高級電工電拖實訓考核裝置, 維修電工實訓考核柜

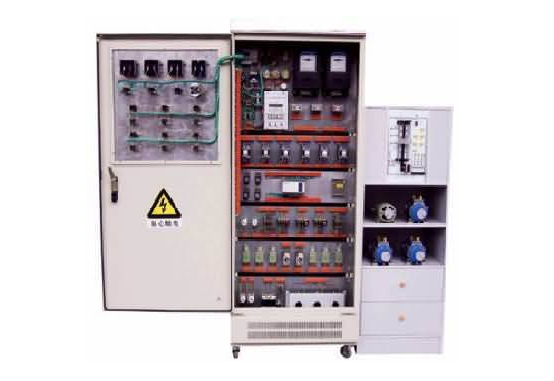

高級電工電拖實踐考評設備（立式）

高級電工電拖實踐考評設備是依據工作社保部授予的“職工技術等級標準”和“職業資格培訓標準”內容規定，依據初級電工培訓考評的實際情況需求設計的新一代集專業技能培訓、基礎理論認證、操作過程水平、鑒定考試于一體的多用途立式機器設備。

整機機器設備以標準化的電機控制柜為主導柜，運用箱體的兩面室內空間，布局電器 及各類實驗儀器，可以完成初級電工鑒定考試里的機電傳動控制控制和照明燈具電路的操作新項目，高級電工、電拖實踐考評設備堅持不懈理論結合實踐的基本原則，突顯能力提升，重視目的性、應用性、合理性，經全國各地好幾家職業技能訓練核心、職業學校、技工學校使用證明，該柜體設計有效、實際操作便捷，占地總面積少。

為增加電器的使用期，各電器的觸點都和接線接線端子相接，再讓他們在接線接線端子上接線，聯接電動機、電器去完成各類控制實驗，有效降低原材料耗費，延長使用壽命。該套機器設備適用各工作職業資格培訓單位，與此同時融入各種、中專學校、技工學校、職業學校初級電工、電拖專業教學與實踐績效考評。

一、結構與電器配備：

高級電工電拖實踐考評設備按要求電機控制柜生產設計規格型號，靈活運用兩面部位，柜里配有完成各種照明燈具電路所需要的單相電表、日日光燈、單控開關、電源插座、磁感應開關、走電開關等，及其電氣控制系統所需的多種多樣低電壓電器，如漏電保護器、斷路器、電壓互感器、直流接觸器、時長繼電器、熱繼電器、正中間繼電器、行程安排開關、按鍵、信號指示燈、變換開關、電流表、電流計、功率因數表及電表等，為了能增加電器使用期限，各電器的觸點都和接線接線端子相接，然后由接線接線端子與被控制電氣連接接地。

二、關鍵性能參數：

1、鍵入開關電源：工作電壓AC380V±5%，電流量5A

2、尺寸：700×500×1700cm

3、機器設備凈重：230Kg

三、實驗過程新項目

1、觸碰開關操縱日光燈電路

2、日光燈控制電路

3、人體感應開關操縱室內樓梯日光燈電路

4、語音控制開關操縱室內樓梯日光燈電路

5、日日光燈控制電路

6、單相電表立即組裝電路

7、單相電表間接性組裝電路

8、單相電動機控制電路

9、并勵直流電機調磁變速電路

10、并勵直流電機同步電機控制回路串電阻器變速電路

11、并勵直流電機同步電機控制回路串電阻器二級啟動控制電路

12、并勵直流電機同步電機反接法正反轉控制電路

13、電壓互感器與電流計適用接線電路

14、電流表、電流計組裝電路

15、三相四線有功電表立即組裝電路

16、三相四線有功電表間接性組裝電路

17、三相四線無功功率電表立即組裝電路

18、三相四線無功功率電表間接性組裝電路

19、一臺電壓互感器用以單相電回路的接線電路

20、兩部電壓互感器接成不徹底星型接線電路

21、三臺電壓互感器接成星型接線電路

22、兩部電壓互感器差接接線電路

23、三臺電壓互感器接成三角形接線電路

24、萬能轉換開關和電壓表測量三相電壓接線電路

25、異步電動機啟動控制電路

26、異步電動機鎖緊控制電路

27、具備過壓保護鎖緊控制電路

28、異步電動機單邊啟動、啟動控制電路

29、異步電動機兩個地方控制電路

30、異步電動機互鎖正反轉控制電路

31、正反轉啟動、啟動控制電路

32、雙向互鎖正反轉控制電路

33、全自動來回控制電路

34、部位開關作自動停止正反轉啟動控制電路

35、帶有點兒動全自動來回控制電路

36、異步電動機星、三角控制電路

37、交流接觸器操縱星、三角控制電路

38、串電阻器降壓起動控制電路

39、異步電動機反接制動控制電路

40、異步電動機能耗制動控制電路

41、單速電動機轉換運作控制電路

42、手動式次序啟動控制電路

43、全自動次序啟動控制電路

44、C620-1型數控車床控制電路

45、電葫蘆電氣設備控制電路

46、Y3150型數控滾齒機控制電路

47、PLC控制電機起停

48、PLC控制電機Y/△運行

49、PLC控制電機正反轉

50、PLC控制電機順序啟動

51、PLC控制電機往返運動

52、PLC控制電機Y/△轉換時間的調節

53、四層電梯控制系統

…………自由設計新項目。

注：本設備配置2臺三相異步電動機(180W)，一臺單速三相異步電動機(180W)，一臺直流電機(180W)，一臺四層電梯轎廂模型設計。
