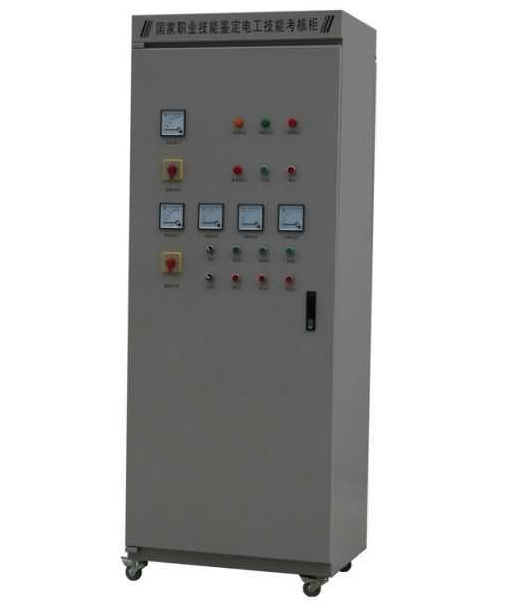

PLC應用技術電器技能考核柜,PLC應用技術電器技能實訓考核裝置

PLC應用技術電器理論考試柜

PLC應用技術電器理論考試柜簡述

1、電機控制柜：貼塑鋼結構材料、規格：1800×800×600mm，灰白，帶萬向球滾軸及剎車裝置，雙層結構；1臺；

2、PLC：服務器48點(FX2N-48MR)、繼電器導出，配備與電子計算機通訊線及程序編寫線；內附8K步RAM、程序指令298條，有模擬量模塊，通信作用強；配備8位模擬量輸入plc模塊（雙路鍵入，一路導出）、PID調整控制模塊；晶體三極管輸出16點擴展模塊；各1臺；

3、變頻調速器：FR-E540 2.2KW、三相400V開關電源，可以選擇軟性－PWM操縱/高載波頻率PWM操縱，V/F操縱，全自動轉距提高控制等；1臺；

4、觸摸顯示屏：MT506 5.7英尺顯示屏，能與PLC、電子計算機通信；1臺；

5、常見低壓電器：D20單、三相空開；各1個；

6、DZ47LE漏電保護開關C16；1個；

7、RLI-15A斷路器，RT16-32；各3個；

8、CJ20-20直流接觸器；6個；

9、JQX正中間繼電器；3個；

10、JS7-2A時長繼電器；2個；

11、JR36-20熱繼電器；4個；

12、200W可調電阻器；2個；；

13、BK-100變壓器；1個

14、220VLED顯示燈（紅、綠）；紅4個、綠4個；

15、1平方米、0.5平方米BVR導線；各200米；

16、按鍵；紅4個、綠4個；

17、布線端排；10塊；

18、導線型號防水套管（配0.5、1平方米導線）；各1卷（200米）；

19、線糟（中、小號），40米；0.5～1mmBVR導線2卷；

20、元器件組裝網孔板：規格：1400×700mm；1塊；

21、常見電工儀表1套：(數顯萬用表1塊，檢修電工實訓專用工具1套：中、小號十字螺絲刀，中、小號一字螺絲刀，時鐘螺絲起子1套，剝線鉗，斜口鉗，剪子，活動扳子（4寸），小號端子壓線鉗,鋼絲鉗、6寸)電鉻鐵一把、鋼絲鋸一把；

22、電子計算機1臺(Intel E2180/Intel G31 電腦主板/1G(DDR2 667)/160G SATA/USB電腦鍵盤/USB光學鼠標/COMBO/無FD/linux /集成化Intel GMA3100獨立顯卡/集成聲卡/10-100-1000M集成網卡/BTX 主機箱/17液晶顯示屏。）；

23、操縱箱門：門邊組裝一塊電流表（配變換開關精確測量三相電壓）、三塊電流計0～20A、功率因數表一塊（0～5KW）；八個顯示燈（四紅四綠）；八個按鍵（四紅四綠）；

24、器械倉儲貨架四個：規格：1200 mm *500mm *2000mm（長*寬*高），六層；原材料：角鐵（規格型號：5×5cm角鐵）,正中間擋板為木工板（厚度2cm），正中間加擋；色調：金屬灰；

25、工程實訓配套設施專用軟件。

26、配送機電傳動控制模擬仿真軟件

27、配送PLC與計算機、觸屏與PLC通訊電纜

28、配送MCGS工控設備組態

29、配送光學數顯式限速表1塊
