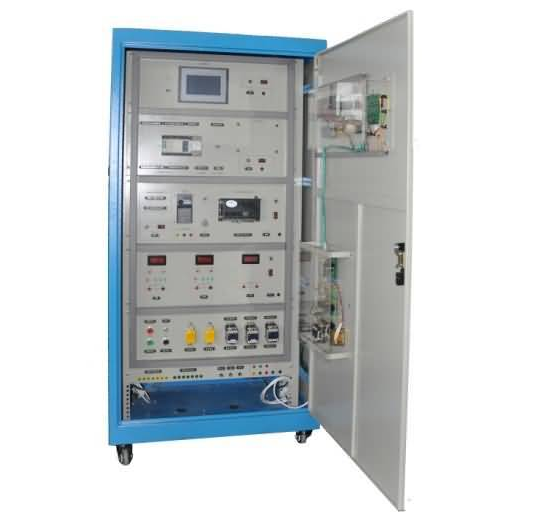

電焊工實訓考評設備（立式、兩面型）
一、簡述
電焊工實訓考評設備可完成“電工學”、“加工廠電氣設備控制”、“數控車床線路控制”、“可編控制技術性”等各門學科的實訓。設備網絡資源開放，可充足塑造學生的具體操作能力，適宜現如今課堂教學里的實訓練習。
電焊工實訓考評設備使用用規范配電箱為主體柜、兩面構造，包括如下所示網絡資源：開關電源控制、三相交流電源，直流穩壓電源，勵磁電源、同步電機開關電源、檢測儀表、可編控制器（三菱系列）、模擬量模塊、伺服電機、彩色觸摸屏、變頻器（三菱系列）、控制手機軟件、直流接觸器、按鍵、顯示燈、時間控制器、行程安排開關、小型繼電器、三相異步電機、直流無刷電機等。適用高校、專科大學及各類職業教育輔導機構的實訓課堂教學、鑒定考試。
二、特性
1. 電焊工實訓考評設備使用規范配電箱為主體柜，靈活運用該柜兩面空間坐標，在其中一面配有開關電源控制、交直流電源、檢測儀表、低壓電器元器件，另一面配有PLC模擬量模塊、變頻器、直流調速控制模塊，該配電箱占地面積小，外形美觀；
2. 電氣設備控制線路電子器件都裝到電氣控制柜內部結構，裝有布線槽、接線接線端子；
根據接線端子學生們可以自行接線、走線，搭建控制系統軟件，實訓特性顯著，與此同時具有一定的可擴展性；
3. 專業技能實訓使用的控制線路和配套電動機經特別制定，可仿真模擬具體機床的電氣設備線路，也可以達到機床的電氣故障分析與排除故障的訓練目標；
4. 給予過電壓、過電流、漏電保護器電源電路，當如控制柜發生開關電源出現異常使系統軟件工作電壓或電流量超出短路保護的規定值時，系統軟件馬上關閉電源，對生命安全起到一定的緩沖作用；
三、技術規格
1.輸出電壓：三相四線制380V±10% 50HZ
2.辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%（25℃）海拔高度＜2000m
3.設備容積：＜1.5KVA
4.尺寸：800mm×600mm×1800mm
5.機器設備凈重：200Kg
四、控制柜配備
（一）箱體
左、右柜壁為兩層亞光密紋靜電噴塑構造，雙面柜門設計，冷軋板、鋁制材料；牢固堅固、別具一格。
（二）箱門
配有1只交流電壓表、1只交流電流表、工作電壓標示轉換開關；控制柜的供電系統急停開關和起停開關控制，根據工作電壓標示轉換開關應分別標示電網的UUV、UVW、UWU相電壓值；配有交流電流表，用于監控負荷尺寸。
（三）內部結構配備控制模塊
用線糟把室內空間隔開為不同地區，空間布局合理，全部電氣元器件接線接線端子都已拉到專用型接線端子排上，學生們從接線端子排上接線/走線，貼近工業生產具體當場，實訓特性顯著。
交直流電源：直流穩壓電源
勵磁電源：直流電220V，具備過流保護
同步電機開關電源：直流電0～220V持續可調穩壓電源一路，具備過流保護
可調電源：220V、24V、12V、5V，具備短路故障軟截至自行恢復保護功能
交流電：配有變電器一組，變電器原邊針對不同的接線能加220V,也可以加380V交流電，蓋上開關后，變電器副邊就可以導出36V、110V、20V、20V、12V、6.3V的交流電流。 給予過電壓、過電流、漏電保護器，當如控制柜發生開關電源出現異常使系統軟件工作電壓或電流量超出短路保護的規定值時，系統軟件馬上關閉電源，對生命安全起到一定的緩沖作用；
2.儀表設備
給予溝通交流數字電壓表，精度等級為0～500V，測量范圍自動選擇，精密度為0.5級，三位過半數顯。
直流電數字電壓表，精度等級為0～1000V，分2V、20V、200V、1000V四檔，直鍵開關心換，三位過半數顯，精密度為0.5級。
直流電數字電流表，精度等級為0～2000mA，分20mA、200 mA、2000 mA四檔，直鍵開關心換，三位過半數顯，精密度為0.5級。
3.電氣元器件
給予三相斷路器，二相隔離開關，二相智能電能表、三相電能表、電壓互感器、斷路器（5A）、直流接觸器、熱繼器、數顯式時間控制器、速度繼電器、按鍵開關（常開、常開常閉）、急停開關、行程安排開關、能耗制動變電器、整流管、能耗制動電阻器、大功率電阻、指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。
4.可編控制器控制模塊
裝有日本三菱PLC FX1N-40MR（24路數字量輸入16路數字輸出）。模擬量模塊FXON-3A模擬量模塊（2入/1出），通訊模塊，含RS485通訊；選用DIN滑軌固定安裝于電氣控制柜中，SC-09通訊編程電纜，GX Developer數控編程軟件，MCGS工控設備組態，仿真教學手機軟件。
運用專用型滑軌固定安裝于控制柜內部結構實訓板里，服務器開關量、模擬量輸入接線接線端子都已根據人防電源插座拉到控制柜外界，便捷與實訓模塊聯線。此外也將這種接線端子根據線糟拉到控制柜內部結構實訓板中的專用接線端子排上，學生們親自動手接線、走線、貼近工業生產具體當場，實訓特性顯著。
5.變頻器控制模塊
日本FR-D720S-0.4KW變頻器，具備RS485通信端口，裝有變頻器與PLC通訊編程電纜。
6.工控觸摸屏控制模塊
裝有昆侖通態7英尺觸摸顯示屏：DC24V供電系統，彩色觸摸屏，裝有通訊免費下載編程電纜，觸摸顯示屏與變頻器通信光纜，觸屏與PLC通信光纜，觸碰組態。
7.直流電開關電源芯片
裝有一只24V開關電源芯片，用以給三菱服務器、三菱觸摸屏等方面進行供電系統。
8.直流調速控制模塊
直流電機調速控制實訓部件：由專用型驅動模塊、隔離電路等裝構成。
9.不銹鋼板電動機滑軌、光編碼器限速系統及數顯式時速表（光電編碼器）。含有電壓反饋和單脈沖意見反饋。
10.三相異步電機（帶速度繼電器）：一臺，380V、180W
11.直流電機：一臺 DCC20V、50W
五、電焊工實訓考評設備實訓具體內容
可編控制技術性
PLC控制三相異步電機電動機起停
PLC控制三相異步電機電動機次序起停
PLC控制三相異步電機啟動和鎖緊控制
PLC控制三相異步電機Y-△運行控制（含時長調整）
PLC控制三相異步電動機正反轉控制
PLC控制三相異步電機帶定位全自動來回控制變頻調速技術
變頻器作用基本參數與實際操作（控制面板實際操作）
變頻器作用基本參數兩段速率挑選交流電機調速
根據PLC控制得多段速率挑選交流電機調速
根據PLC通訊方式得多段速率挑選交流電機調速
電阻器控制變頻器外界工作電壓變速
根據PLC模擬量輸入方法的變頻器閉環控制變速（控制變頻器外界工作電壓）
根據PLC通訊方式的變頻器開環變速
根據PLC通訊方式的變頻器閉環控制精準定位控制
觸摸顯示屏組態軟件控制技術性
觸摸顯示屏組態軟件控制三相異步電機起停
觸摸顯示屏組態軟件控制三相異步電機正反轉
觸摸顯示屏組態軟件控制三相異步電機使用時間
觸摸顯示屏組態軟件控制變頻器變速
觸摸顯示屏組態軟件控制直流電機調速
直流電機調速技術性
直流無刷電機的起停控制
直流無刷電機PWM變速
直流無刷電機外界電阻器變速
根據PLC模擬量輸入直流無刷電機閉環控制調速系統
低壓電器實訓
三相異步電動機接觸器自鎖控制線路
三相異步電動機交流接觸器啟動控制線路
三相異步電動機得多地控制
交流接觸器互鎖的正反轉控制線路
按鍵互鎖的三相異步電動機接觸器正反轉控制線路
雙向互鎖的三相異步電動機正反轉控制線路
三相異步電動機定簽串的電阻器緩解壓力運行手動式控制線路
三相異步電動機定簽串的電阻器緩解壓力運行全自動控制線路
Y-△運行全自動控制線路
單邊緩解壓力運行及反接制動控制線路
能耗制動的控制線路
三相異步電動機順序控制
操作臺全自動來回控制線路
單相電表立即/間接性接線
單相電表經電壓互感器的接線
三相三線電表立即接線
電流表、電流計組裝電源電路
一只電壓互感器用以單相電回路的接線
電壓互感器與電流計適用接線
萬能轉換開關和電壓表測量工作電壓接線
