檢修電工技師、高級技工專業技能實訓考評裝置
一、簡述
檢修電工技師、高級技工專業技能實訓考評裝置是依據《中華共和國文化教育國家標準--電工技術類實訓產業基地實驗儀器配置規范》，國家教育部"復興21新世紀職業教育課程改革教材建設整體規劃"規定，依照高職教育教學與實訓規定研制的商品。適宜高等職業院校、職業技術學校的電力設備安裝與維護、機電技術應用、電氣運行與控制、電氣技術應用、電子電氣應用與維修等技術專業與非機電類專業的《可編控制器技術性》、《電氣設備及PLC控制技術性》、《PLC及其應用》、《變頻調速技術》、《計算機接口控制技術性》學科的課堂教學和技能實訓。
檢修電工技師、高級技工專業技能實訓考評裝置也非常適合技術學校、技術培訓學校、職業中學、鑒定站/所各工種PLC實際操作、職業技能鑒定考評。
二、裝置特性
1、選用樂高積木組合型構造，含開關量、模擬量輸入、交流電機調速、觸碰顯示屏、系統總線通訊模塊等，配套設施組態軟件電腦監控軟件、模擬仿真實訓手機軟件，完成模擬仿真化、信息化管理、互聯網實訓課堂教學，反映實訓課堂教學的互聯網性與系統化。
2、新項目實訓控制模塊：運用現階段最典型的可編控制器及總線技術實現對工業化生產中模擬對象，實物模型里的邏輯性、仿真模擬、全過程、健身運動等控制實訓，進行學生們認知能力、設計方案、組裝、調節、維修等幾種專業技能實訓。
3、根據計算機接口的組態軟件監管實訓課堂教學：根據計算機接口互聯網，將實訓裝置（從站）PLC和域名PLC開展1：N通訊。從站PLC運作控制對象程序流程，運用工控網絡智能運維的功效，域名PLC能夠?qū)﹄S意臺從站PLC開展實時監控系統，合乎工業生產當場控制的需求。學生們單獨根據PLC實現對各種各樣實訓對象控制，然后進行組態軟件實時監控系統（1：1通訊）。
4、模擬仿真實訓課堂教學：根據FLASH虛擬器實時同步PLC工作狀態，也可以實現PLC布線、不正確查驗、程序編寫練習、程序編程測試等作用。
三、技術規格
1、鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度<400m
3、裝置容積：＜0.5KVA
4、重 量：＜110Kg
5、尺寸：1600mm×750mm×1600mm
6、安全防護：具備漏工作電壓、泄露電流維護裝置，安全性符合國家標準
四、實訓裝置的標準配置及功能

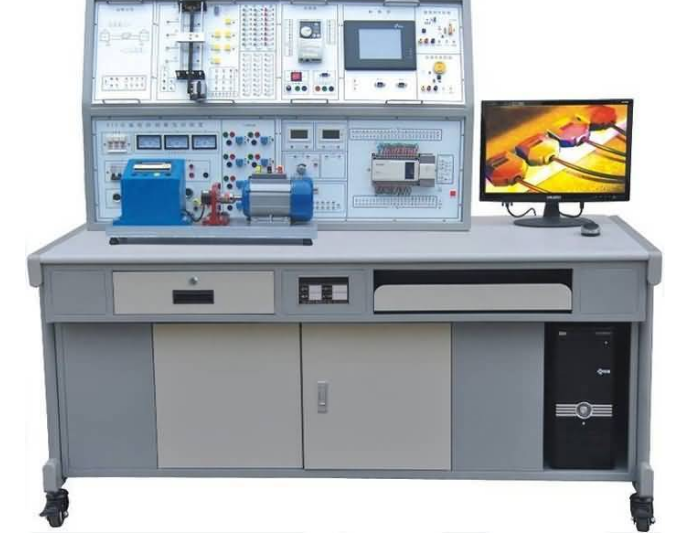

實訓裝置由控制屏、實訓桌、服務器實訓部件、實訓控制模塊（含豐富多彩的產業關鍵設備仿真模擬實訓目標）、變頻器掛箱、觸摸顯示屏掛箱、交直流電源電機、系統總線模塊、通訊模塊、電機滑軌、限速組織等構成。
（一）控制屏（鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板）
1、交流電控制模塊
三相四線380V交流電經氣體開關后給裝置供電系統，電力網電流表監管電網電壓，配有帶燈熔斷絲維護，控制屏的供電系統由鎖匙開關和起停開關控制，并且具有走電報警標示及報警校準。
給予三相四線380V、單相電220V開關電源各一組，由起停開關控制導出，并設有熔斷絲維護。
2、計時器兼報案錄像儀
計時器兼報案錄像儀，平常作數字時鐘應用，具備設置時間、按時報案、關閉電源等服務；還可以自動記錄因?yàn)椴季€或操作不正確造成的走電報警頻次。
3、直流穩壓電源、交流電壓/電流計、邏輯性導出及標識等
交流電壓：0～10V可調式導出；直流電流：4～20mA可調式導出；直流電數字電壓表/電流計；電壓表量程0～200V、輸入電阻為10MΩ、精密度0.5級；電流表量程0～200 mA、精密度0.5級；與此同時配有邏輯電平導出（啟動、鎖緊）、邏輯電平標示、LED數碼顯示管、方位指示儀、八音盒、直流電24V電磁閥、數據轉換座多個。
4、服務器實訓部件
配備三菱FX2N-40 mR PLC服務器，內嵌數字信號I/O（24路數字量輸入24路數字信號導出），F(xiàn)X2N-485BD通訊模塊，F(xiàn)X0N-3A模擬量模塊（2路鍵入/1路導出），配套設施SC-09通訊編程電纜（也可以采用同類產品服務器，價錢另儀）。
（三）電機滑軌、光編碼器限速系統及數顯式時速表
包括光編碼器限速系統軟件（裝有進口的光電編碼器）、數顯式時速表及固定不動電機不銹鋼滑軌等。不銹鋼板滑軌平面度好，無內應力變型，生產加工細致，同軸度好，交換性好，能確保電機與編號盤中間相連的同軸度不得超過±5絲，電機運作噪音小，實訓主要參數典型性，能較好滿足實訓規定。在滑軌板上配有五位數顯時速表，表明現階段轉速比；具備電壓反饋數據信號；與此同時配有光學編號數據信號導出，包含A、B2個安全通道；就能完成各種各樣速率開/閉環控制及精準定位實訓。
（四）三相鼠籠式多線程電機：溝通交流380V/△
（五）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板；上下配有兩個柜子（有鎖），用以擺放工具及材料，寫字桌連體設計方案，造型設計別具一格。
五、實訓新項目
（一）PLC專業技能實訓
1.PLC認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、布線、程序編寫免費下載等）
2.典型性電機控制實際操作實訓（啟動、鎖緊、正反轉、星三角改接運行等）
3.PLC模擬仿真實訓
（二）PLC仿真模擬控制運用實訓
4.數碼科技表明控制
5.智力搶答控制（優先、標值計算，具備音效作用）
6.天塔之星控制（閃動、發送、銀行流水型）
7.音樂噴泉廣場控制（具備音效作用）
8.十字路口交通信號燈控制
9.冷卻塔水位線控制
10.自動送料裝車系統控制
11.四節輸送帶控制
12.裝配流水線控制
13.各種液態混和裝置控制
14.自動控制成形機控制
15自動洗衣機控制（具備音效作用）
16.電鍍生產線控制
17.自動控制軋鋼機控制
18.郵件分揀機控制
19.自動售賣機控制
20.機械臂控制
21.三層電梯控制
22.四層電梯轎廂控制（實體）
23.數控加工中心控制（實體）
（三）PLC實體控制實訓
24.勻速直線運動部位鑒別、軌跡控制、精準定位控制
25.步進電機電機健身運動控制
26.直流電電機控制
27.環境溫度PID控制（具備音效作用）
（四）PLC高技能實訓（設計方案、組裝、調節及維修）
28.C620數控車床的電氣設備控制配電線路
29.車床電氣設備控制配電線路
30.數控車床兩個地方控制配電線路
31.M7130工具磨床的電氣設備控制配電線路
32.Z3040搖臂鉆的電氣設備控制配電線路
33.液壓機滑臺型全自動攻螺紋機設備電氣設備控制配電線路
34.運作小轎車的電氣設備控制配電線路
（五）PLC、變頻器、觸摸顯示屏綜合運用專業技能實訓
35.變頻器作用基本參數與實際操作
36.變頻器報案與保護功能
37.外界接線端子啟動控制
38.變頻器控制電機正反轉
39.兩段速率挑選交流電機調速
40.變頻器無極調速
41.根據外界模擬量輸入(工作電壓/電流量）控制方法的交流電機調速
42.瞬間斷電運行控制
43.PID交流電機調速控制
44.PLC控制變頻器外界接線端子的電機正反轉
45.PLC控制變頻器外界接線端子的電機使用時間控制
46.根據PLC數字信號控制方法得多段速
47.根據PLC模擬量輸入控制變頻式開環變速
48.根據PLC通訊方式的變頻器開環變速
49.根據PLC通訊方式速度閉環控制控制
50.根據PLC模擬量輸入方法的變頻器閉環控制變速
51.變頻器變頻恒壓供水的仿真模擬
52.根據觸摸顯示屏控制方法的最基本命令編程練習
53.根據觸摸顯示屏控制方法的LED控制
54.根據觸摸顯示屏控制方法溫度PID控制
55.PLC、觸摸顯示屏與變頻器通訊控制
56.根據MCGS的計算機接口現代通信技術
