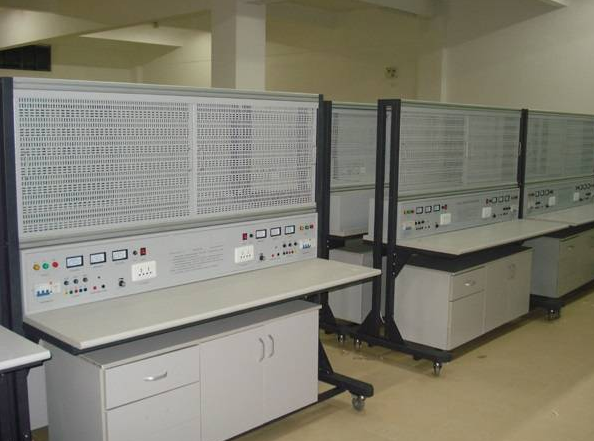

機床網孔布線實訓臺

一、 簡述

“機床網孔布線實訓臺”可用于大、中專職業類院校、技術學校的《電工技能訓練》、《機電傳動控制控制配電線路與基本技能》、《高級維修電工技能鑒定》和《數控車床控制電路能力提升》等實訓課堂教學。

“機床網孔布線實訓臺”是為了融入高等職業教育和操作過程學習培訓的需求,實際操作安全性、標準，應用靈便，堅固、經久耐用，別具一格，頗具科技感。獨特模具工業型材，構造科學合理、外形美觀。

該裝置主要是由實訓桌、網孔板、實訓電子器件構成。學生們依據實訓配電線路開展元器件的合理配置，組裝、接線所有由學生自主進行，貼近工業生產當場?？梢酝瓿蓴?shù)控車床配電線路，電動機控制配電線路，照明燈具配電設備的模擬操作、設備安裝調試綜合實訓，練習學生們動手操作能力與實操技能。實訓新項目可以自行明確，依據所選擇的新項目選擇相應的電子器件。該裝置也可以作為電工技能鑒定考試的機器。實訓臺配置漏電保護器、負載和電路維護，確保生命安全和設備運行安全性。靈便、靠譜、安全性、經濟實用，是本機器的特性。

二、機床網孔布線實訓臺結構與功能

本實訓臺由實訓屏（內嵌開關電源）、實訓桌、實訓存儲柜、椅子等構成。

1、實訓臺由實訓屏（內嵌開關電源）、實訓桌、實訓存儲柜三大部分構成。以30mm×30mm成形方鋼管做為機器設備關鍵架構原材料；

2、實訓屏、汽車底盤選用螺紋連接、重點部位選用三角筋用內六角螺釘結構加固聯接，表層經高溫噴塑處理，別具一格且合理具有防銹處理絕緣層的功效；由兩根35mm×35mm鋁型材及滑軌構成網孔板固定機構；

3、固定機構的下方是鐵質雙工序電源箱，每工序電源箱的規劃分別為電源保護設備、開關電源指示裝置、電源電壓；

4、實訓桌桌面上選用25mm麻灰色密度高的玻纖板包邊特別制作，實訓桌桌面上原材料具有較好的防火安全、防潮、耐磨損、絕緣層等特性，有效提升阻燃等級；實驗桌底端配有最少4個驅動輪，便捷實訓裝配平臺移動和固定不動；

5、實訓存儲柜選用規范結構與零件柜，左邊有3層抽屜柜，用以儲放專用工具及其實訓材料。

6、每一個工序配備保溫板。

7、椅子 每一個試驗臺配2個塑膠圓凳。

三、機床網孔布線實訓臺性能指標

1、 外觀：總體規格約1632mm×750mm×1638mm；

2、 實訓裝配平臺的原材料：厚鋼板、鋁合金結構；

3、 開關電源： 1)鍵入：三相AC 380V ±10% 50HZ 三相五線；2)固定不動溝通交流導出：三相五線 380V 接燈線式2組、220V接燈線式2組、220V電源插座式4組3)可調式直流電導出： 0～24V/2A持續可調式2組（含有表針工作電壓、表針電流計實時監控系統開關電源轉變）；

4、 插口及儀表盤：指南針電流表 2 只，時時刻刻監管電網電壓轉變；

5、 維護：斷路器作過流保護，隔離開關具備過壓保護，走電開關具備漏電保護器作用，漏電保護器動作電流≤30mA。

6、 2組開關電源互不相關，互不干涉。

7、 不銹鋼板網孔板: 總數2塊,規格型號：700×600mm 。 用以學生們實訓組裝電氣元器件、實訓視頻的科技創新、實訓具體內容拓展更新。

8、 試驗使用說明: 總數1套,引導學生實訓.

9、 實訓線纏1套. （需要滿足實驗步驟，而規范配套設施）

四、機床網孔布線實訓臺可完成的常見實訓新項目

1.專業技能練習

（1）常見工具使用與鑒別

（2）電焊工建筑識圖練習

（3）電工布線加工工藝

（4）常見導線的連接和電纜護套的修復

（5）萬用表的使用與讀值

（6）配電板組裝

（7）房間內布線

2.照明燈具電路

（8）日日光燈電路組裝

（9）日光燈電路組裝

（10）兩個地方控制一盞燈電路組裝

（11）室內采光電路組裝

（12）觸碰開關電路聯線

（13）光控控制演試開關電路接線

（14）人體感應延遲開關電路接線

3.儀表盤電路

（15）單相電表立即接線電路組裝

（16）單相電表經電壓互感器接線的電路組裝

（17）交流電流的測量

（18）交流電壓的測量

（19）電流計安裝

（20）電流表安裝

（21）電阻的測量

（22）三相四線功率因素電表立即接線的電路組裝

（23）三相四線功率因素電表經電壓互感器接線的電路組裝

（24）電壓互感器電路

（25）絕緣電阻表的應用

（26）鉗型電流表的應用

4、電氣設備控制電路

（27）常見開關電磁閥的拆卸

（28）直流接觸器的拆卸

（29）直流接觸器的拆卸

（30）單相容運行電機接線

（31）三相異步電動機自動運行

（32）三相異步電動機啟動控制

（33）三相異步電動機鎖緊控制

（34）三相異步電動機兩個地方控制

（35）三相異步電動機交流接觸器互鎖正反轉控制

（36）三相異步電動機雙向互鎖正反轉控制

（37）三相異步電動機延遲全自動正反轉控制

（38）感應電機手動式順序啟動控制

（39）感應電機全自動順序啟動控制

（40）延遲起?？刂?/p>

（41）三相異步電動機手動式Y(jié)/△運行控制

（42）三相異步電動機全自動Y/△運行控制

（43）三相異步電動機能耗制動

（44）三相異步電動機可逆性雙重能耗制動

（45）三相異步電動機反接制動

（46）三相異步電動機自來回控制

（47）三相異步電動機帶啟動正反轉控制

（48）三相異步電動機帶啟動自來回控制

（49）三相異步電動機串電阻器電機軟啟動手動式控制

（50）三相異步電動機串電阻器電機軟啟動全自動控制

（51）三相異步電動機串電阻器電機軟啟動反接制動控制

5、數控車床電氣設備控制電路

（52）電葫蘆電氣設備控制

（53）CA6140型數控車床控制電路

（54）Z3040型搖臂鉆電氣設備控制電路

（55）X62W型萬能銑床電氣設備控制電路

6、其他電動機控制電路

（56）雙速電機手動式轉換控制

（57）雙速電機自動選擇控制

（58）并勵直流電機同步電機控制回路串電阻器運行與變速

（59）直流電機能耗制動的控制配電線路

（60）直流電機反接制動的控制配電線路
