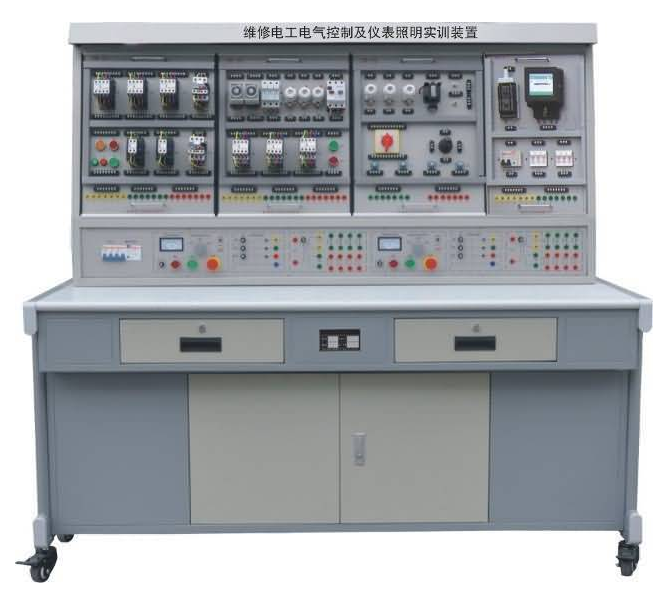

維修電工電氣設備控制及儀表盤照明燈具電路綜合性實訓考評設備
一、簡述
“電氣設備控制及儀表盤照明燈具電路實訓考評設備”是依據勞動和社會保障部授予的維修電工初、中級技能考核方案所列舉的實訓配電線路而研制的實訓設備，根據本實訓裝置實訓實際操作，快速上手這門課程的實踐應用技術和專業技能，該實訓設備不但能夠?qū)W生開展專業技能實訓，都是公辦?？茖W(xué)校、技工學校、職業學校及工作職業資格培訓單位初中級、初級維修電工理論考試的教學器材。
二、特性
1.電氣設備控制配電線路電子器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，有利于擴展功能或開上新實訓；實際操作視頻的挑選具備廣泛性、應用性、合理性。
2.工作臺僅需三相四線的交流電，就可以交付使用；
3.技術培訓使用的控制配電線路和經獨特定制的小型電機，可仿真模擬加工廠中各種各樣的電氣設備拖拽系統軟件，能夠滿足維修電工安裝、調節、故障診斷及故障檢測等能力提升的需求；
4.繼電器觸碰控制配電線路實訓每一個電子器件都能通過輸電線拉到接線接線端子上，學生們接線時只需要在接線端子中進行接線，有益于維護電子器件；實訓時通過電線槽布線，開展加工工藝走線練習；
5.交流接觸器和熱繼器等電氣元器件全部采用世界各國著名品牌，確保機器設備的質量、特性；
6.配有工作電壓型漏電保護開關和電流量型漏電保護開關，保證作業者的安全性；各電源電壓都有監示及過流保護等服務，當實訓后發生操作失誤或因為接線不正確而引起短路故障時，設備可自動維護，防止損壞熔斷絲和受損家用電器，確保實訓順利開展；
7.控制屏還設置了計時器兼報案錄像儀（服務項目管理工具），給學生實踐技能的考評提供了一個統一的標準；
8.實訓電路與設備開關電源連接根據多功能插座和高可靠護線套構造小手槍插接線，安全快捷；
9.設備上配有三相電源導出短路故障軟截至保護功能，避免了學生們實訓時因為接線錯誤或操作失誤而出現短路故障毀壞電子器件，同時能確保實訓順利開展并節省了實訓成本。
三、技術規格：
1.輸出電壓：三相四線制380V±10% 50Hz
2.辦公環境：工作溫度范疇-5～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.5KVA
4.尺寸：1305×805×1630mm3
四、電氣設備控制及儀表盤照明燈具電路實訓考評設備配置
（一）SG02開關電源控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。
主控芯片功能板配置網絡資源：
1.三相四線電源鍵入，經漏電保護開關，總開關后，根據起、停按鍵控制交流接觸器導通，并設有變向控制按鍵；
2.控制屏上面有450V指南針交流電壓表1只，根據波長開關心換能夠觀察三個電網電壓；
3.計時器兼報案錄像儀（服務項目管理工具），平常做為數字時鐘應用，具備設置試驗時長、按時報案、關閉電源等服務；還能夠自動記錄因為接線或操作不正確造成的走電報警、電源短路的總體頻次, 給學生實訓技能考評提供一個統一的標準；
4.全智能多用途溝通交流電路精確測量電度表：八位LED表明，可以同時測繪工作電路中電流量I、工作電壓V、輸出功率KW、電磁能KWh、上班時間T。精密度1.0級。
5.溝通交流低壓電源：配有變電器一只，原邊220V、副邊26V和6.3V的交流電流，6.3V用以指示燈開關電源，26V用以能耗制動中整流器電路的交流電；
6.4只5408二極管，用以能耗制動的整流器電路；
7.三只75Ω/75W電阻器用以電機電機軟啟動、一只10Ω/25W用以異步電動機的能耗制動。
（二）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板、構造牢固，造型設計別具一格。餐桌左右各配有2個抽屜柜（有鎖），還帶有木柜，各自適合于擺放小掛件和實訓物件。
五、電氣設備控制及儀表盤照明燈具電路實訓考評設備實訓新項目
1.單相電啟動停止控制電路
2.異步電動機啟動控制電路
3.異步電動機兩個地方控制電路
4.異步電動機互鎖正反轉控制電路
5.雙向互鎖控制電路
6.全自動次序控制電路
7.手動式順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鍵互鎖的三相異步電動機正反轉控制配電線路
11.交流接觸器互鎖的三相異步電動機正反轉控制配電線路
12.雙向互鎖的三相異步電動機正反轉控制配電線路
13.單邊緩解壓力運行及反接制動控制配電線路
14.異步電動機反接制動控制電路
15.全自動來回控制配電線路
16.正反轉啟動、運行控制電路
17.帶有點兒動全自動來回控制電路
18.異步電動機鎖緊控制電路
19.異步電動機單相電啟動、運行控制電路
20.三相異步電動機定簽串的電阻器緩解壓力運行手動式控制配電線路
21.三相異步電動機定簽串的電阻器緩解壓力運行全自動控制配電線路
22.交流接觸器控制單速電動機控制配電線路
23.時間控制器控制雙速電機的控制配電線路
24.C620-1型數控車床控制電路
25.電葫蘆控制電路
26.Y3150型數控滾齒機控制電路
27.電葫蘆電路
28.Z3040搖臂鉆電路
29.CA6140數控車床電路
30.并勵電動機的啟動
31.并勵電動機的變速
32.并勵電動機的正反轉
33.并勵電動機的制動系統
34.電源插座和一個開關控制一盞燈（日光燈、熒光燈管 二極走電開關）
35.2個雙連開關控制一盞燈（日光燈、熒光燈管 二極走電開關）
36.三個開關控制一盞燈（日光燈、熒光燈管 二極走電開關）
37.日日光燈線路接線
38.語音控制開關控制日光燈電路的接線
39.觸碰延遲開關控制日光燈電路的接線
40.人體感應開關控制日光燈電路的接線
41.單相電表立即接線電路
42.單相電表經電壓互感器的接線電路
43.電流表、電流計接線電路
44.萬能轉換開關的電壓表測量三相電壓接線
45.一只電壓互感器用以單相電回路的控制電路接線
46.三只電壓互感器接成星型接線電路
47.三只電壓互感器接成三角形接線電路
48.三相功率因數表的測量電路
49.三相三線有功功率電表的接線電路
50.三相三線有功功率電表經電壓互感器的接線電路
51.三相四線有功電表的接線電路
52.三相四線無功功率電表經電壓互感器的接線電路
53.三相四線無功功率電表的接線電路
54.三相四線無功功率電表經電壓互感器的接線電路
