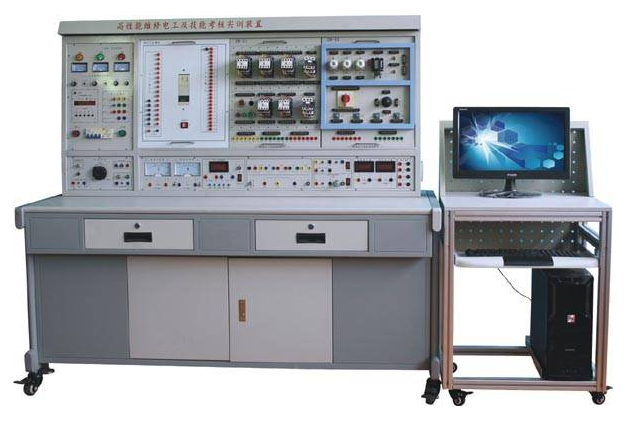

高端維修電工及技術培訓考評實訓裝置
高端維修電工及技術培訓考評實訓裝置是依據勞動和社會保障部授予的“職工級別規范”和“職業資格培訓”的需求量身定做的，它適用《初級維修電工》、《中級維修電工》和《高級維修電工》教材內容標準的電氣設備控制配電線路，根據設備使用的PLC可編控制器及變頻調速器及相關實踐模塊練習，快速上手教學要求的實踐應用技術以及專業技能，具備目的性、應用性、科學性和創新性，它會達到中、高端維修電工考評考試大綱的需求，是當下工作職業資格培訓單位、公辦?？茖W校、技工學校中、高端維修電工理論考試的機器設備。
一、高端維修電工及技術培訓考評實訓裝置特性：
1、電氣設備控制配電線路電子器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，有利于擴展功能或開上新實踐，實際操作視頻的挑選具備典型性性和實用性；
2、工作臺僅需三相四線的交流電，就可以交付使用；
3、技術培訓使用的控制配電線路和經獨特定制的小型電機,可模擬加工廠中各種電氣設備拖拽系統軟件, 同時可達到維修電工安裝、調節、故障診斷及清除的技術要求；
4、設備配有工作電壓型電流量性漏電保護開關，可以確保作業者的生活安全性；
5、全部電子器件都能通過輸電線拉到接線端子排上，學生們布線時只需要在接線端子中進行布線，有益于維護電子器件；
6、根據線糟開展布線，開展加工工藝走線練習。
7、具備按時兼報案錄像儀，為學生實訓技能考評提供一個統一標準。
二、技術規格：
1、輸出電壓：三相四線（或三相五線）～380V±10% 50Hz
2、辦公環境：環境溫度-10～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3、設備容積：＜1.5KVA
4、重 量：100Kg
5、尺寸：1305×805×1630mm
6、漏電保護器動作電流：≤30mA；漏電保護器動作時間：≤0.1s。
三、高端維修電工及技術培訓考評實訓裝置標準配置及功能：
（一）DW02 開關電源控制箱：
主控芯片屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。
（二）主控芯片功能板配置網絡資源：
1、三相四線開關電源鍵入，經漏電保護開關后，通過總開關，根據起、停按鍵控制交流接觸器導通，并設有變向控制按鍵；
2、控制屏上面有450V指南針交流電壓表1只，根據波長開關心換能夠觀察三相電網電壓；
3、計時器兼報案錄像儀（服務項目管理工具），平常做為數字時鐘應用，具備設置時間、按時報案、關閉電源等服務；還能夠自動記錄因為布線或操作不正確造成的走電報警、電源短路的總體頻次，為學生實訓技能考評提供一個統一的標準；
4、全智能多用途直流電路精確測量電度表：八位LED表明，可以同時測繪工作電路板上電流量I、工作電壓V、輸出功率KW、電磁能KWh、上班時間T。精密度1.0級。
5、溝通交流低壓電源：配有變電器一只，原邊220V、副邊26V和6.3V的交流電流，
6、3V用以指示燈開關電源，26V用以能耗制動中逆變電路的交流電； 6.4只5408二極管，用以能耗制動的逆變電路；
7、三只75Ω/75W電阻器用以電機電機軟啟動、一只10Ω/25W用以異步電動機的能耗制動。
（三）實踐桌：
實踐桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板、構造牢固，造型設計別具一格。餐桌左右各配有2個抽屜柜（有鎖），還帶有木柜，各自可擺放小掛件和實踐物件。
四、實訓課程：
1.三相異步電動機自動運行控制電源電路
2.三相異步電動機啟動控制電源電路
3.三相異步電動機鎖緊控制電源電路
4.三相異步電動機按鍵互鎖正反轉控制電源電路
5.三相異步電動機交流接觸器互鎖正反轉控制電源電路
6.三相異步電動機雙向互鎖正反轉控制電源電路
7.三相異步電動機操作臺全自動來回控制電源電路
8.兩部三相異步電動機順序啟動、次序停止控制電源電路
9.三相異步電動機的兩個地方控制電源電路
10.交流接觸器控制的Y-△控制
11.時間控制器控制的Y-△控制
12.三相異步電動機單邊運行反接制動控制電源電路
13.三相異步電動機無變電器半波整流單邊運行能耗制動控制電源電路
14.三相異步電動機有變電器全波整流單邊運行能耗制動控制電源電路
15.三相異步電動機正反轉運行能耗制動控制電源電路
16.單相電鼠籠式電動機電容運行控制電源電路
17.單速溝通交流異步電動機手動式調速控制電源電路
18.單速溝通交流異步電動機自動變速控制電源電路
19.斷電延時直流電能耗制動的Y-△運行控制電源電路
20.通電延時帶直流電能耗制動的Y-△運行控制電源電路
21.三相異步電動機雙向互鎖正反轉能耗制動控制配電線路
22.三相異步電動機雙向互鎖正反轉運行反接制動控制配電線路
23.C620型數控車床電氣設備控制配電線路
24.電葫蘆電氣設備控制
25.Y3150數控滾齒機控制電源電路
26.可編控制裝置的基本上命令實際操作
27.LED數碼科技表明控制
28.天塔之星控制的模擬
29.十字路口交通信號燈的模擬
30.機械臂動作模擬
31.四節輸送帶的模擬
32.裝配流水線控制的模擬
33.五相伺服電機控制的模擬
34.冷卻塔水位線模擬控制模擬
35.液態混和設備模擬控制的模擬
36.郵件分揀機模擬控制的模擬
37.軋鋼機模擬控制的模擬
38.自動成型機模擬控制
39.自動送料裝貨控制的模擬
40.自動洗衣機控制的模擬
41.電鍍生產線控制的模擬
42.PLC控制的三相異步電動機正反轉控制
43.PLC控制的三相異步電動機Y-△運行控制
44.PLC控制的三相異步電動機電機軟啟動控制
45.PLC控制的三相異步電動機能耗制動控制
46.變頻調速器作用基本參數與實際操作
47.變頻器報警與保護功能
48.兩段速率挑選交流電機調速
49.外界接線端子啟動控制
50.控制電動機正反轉健身運動控制
51.控制電動機使用時間實際操作
52.一瞬間斷電變頻器參數設置
53.外界工作電壓交流電機調速
54.外界電流量交流電機調速
55.三相異步電動機的變頻式開環變速
56.PLC控制變頻器調速
