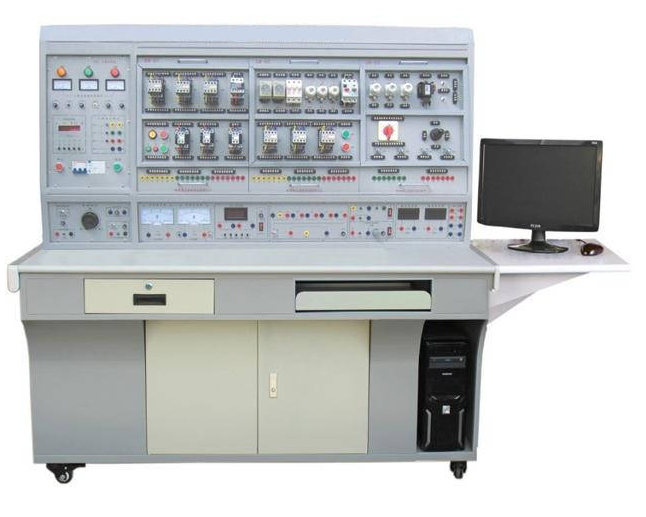

電工技術實訓設備
一、簡述
電工技術試驗室有著性能卓越電工學實驗裝置，試驗臺為模塊化設計構造，裝有三相溝通交流可調穩壓電源、直流穩壓電源、視頻信號及頻率計、交直流電源檢測儀表等，相互配合試驗控制模塊進行課程內容相對應的實驗課題，根據實驗過程與方法實踐技能的練習，引導學生認證、消化吸收和鞏固學過基礎理論，應用基礎理論解決現實問題，得到實踐技能和科學研究方法,激發學生求真務實、嚴肅認真的科學合理風格，提升學生操作能力、實驗分析能力及通過歸納總結水平,逐漸做到實際應用能力及創新能力培養目標，并為下一步課程學習奠定基礎。
電工技術實訓設備是依據機械工程職業技能鑒定指導核心機構整理的《機械工人職業技能培訓教材》研發制造的，可以對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》課本上列舉的電氣設備控制線路和好用電子電路開展操作過程，快速上手學科的新技術與專業技能。具備目的性、應用性、科學性和創新性，該實訓設備不但能夠?qū)W生們學習鍛煉，也是勞動鑒定單位、公辦專科學校、職業學校、技工學校初中級、中、高端維修電工理論考試的機器設備。
二、特性
1、電氣設備控制配電線路或電子電路試驗電子器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，可擴展功能或開上新試驗；實際操作視頻的挑選具備廣泛性、應用性；
2、工作臺僅需三相四線的交流電就可以交付使用，占地面積小，節省用地、降低基礎設施投資；
3、技術培訓使用的控制線路和配套小型電機經特別制定,可仿真模擬加工廠各種電機的電力拖動系統, 同時可達到維修電工安裝、調節、故障診斷及故障檢測等能力提升規定；
4、配有工作電壓型漏電保護開關和電流量型漏電保護開關，保證作業者的安全性；各電源電壓都有監示及過流保護等服務，各檢測儀表都有可信賴的保護功能，應用可以信賴；控制屏還設置了計時器兼報案錄像儀（服務項目管理工具），給學生實踐技能的考評提供了一個統一的標準。
三、技術規格
1.輸出電壓：三相四線制380V±10% 50Hz
2.辦公環境：工作溫度范圍包括-5～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.5KVA
4.尺寸：180×70×150cm3
四、實驗課題
（一）電氣設備控制及電機拖動實訓
1.三相異步電動機自動運行控制電源電路
2.三相異步電動機啟動控制電源電路
3.三相異步電動機鎖緊控制電源電路
4.三相異步電動機按鍵互鎖正反轉控制電源電路
5.三相異步電動機交流接觸器互鎖正反轉控制電源電路
6.三相異步電動機雙向互鎖正反轉控制電源電路
7.三相異步電動機操作臺全自動來回控制電源電路
8.兩部三相異步電動機順序啟動、次序停止控制電源電路
9.三相異步電動機的兩個地方控制電源電路
10.交流接觸器控制的Y-△控制
11.時間控制器控制的Y-△控制
12.三相異步電動機單邊運行反接制動控制電源電路
13.三相異步電動機無變電器半波整流單邊運行能耗制動控制電源電路
14.三相異步電動機有變電器全波整流單邊運行能耗制動控制電源電路
15.三相異步電動機正反轉運行能耗制動控制電源電路
16.單相電鼠籠式電動機電容運行控制電源電路
17.單速溝通交流異步電動機手動式調速控制電源電路
18.單速溝通交流異步電動機自動變速控制電源電路
19.斷電延時直流電能耗制動的Y-△運行控制電源電路
20. 三相異步電動機正反轉能耗制動控制配電線路
21. 三相異步電動機正反轉運行反接制動控制配電線路
22. C620型數控車床電氣設備控制配電線路
23. 電葫蘆電氣設備控制
24. Y3150數控滾齒機控制電源電路
（二）電焊工、電子信息技術綜合性實訓
1.日光燈接線
2.單相電整流裝置電源的拼裝
3.并接型硅穩壓極管穩壓電源電路的拼裝
4.串連型晶體三極管穩壓電源電路的拼裝
5.JS20單結晶體管時間控制器
6.JSJ型晶體三極管時間控制器
7.貼近開關
8.微音運算放大器的測試
9.智商競賽搶答器
10.借助泄露電流觸發的簡單溝通交流開關電源電路
11.家庭用調光臺燈電源電路
（三）PLC、變頻調速器綜合性實訓
（1）PLC專業技能實訓
1.PLC認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、布線、程序編寫免費下載等）
2.典型性電機控制實際操作實訓（啟動、鎖緊、正反轉、星三角改接運行等）
3.PLC模擬仿真實訓
1.智力搶答控制
2.天塔之星控制
3.音樂噴泉廣場控制（具備音效作用）
4.十字路口交通信號燈控制
5.冷卻塔水位線控制
6.自動送料裝車系統控制輸送帶控制
7.裝配流水線控制
8.各種液態混和設備控制
9.自動控制軋鋼機控制
10.郵件分揀機控制
11.自動售賣機控制
12.四層電梯轎廂控制（實體）
（2）PLC高技能實訓（設計方案、組裝、調節及維修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△運行控制
3.PLC控制的三相異步電動機電機軟啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620數控車床電氣設備控制配電線路
6.C6130數控車床電氣設備控制配電線路
7.電葫蘆電氣設備控制配電線路
（3）PLC、變頻調速器綜合運用專業技能實訓
1.變頻調速器作用基本參數與實際操作
2.變頻器報警與保護功能
3.外界接線端子啟動控制
4.變頻調速器控制電動機正反轉
5.兩段速率挑選交流電機調速
6.變頻調速器無極調速
7.根據外界模擬量輸入（工作電壓/電流量）控制方法的交流電機調速
8.瞬間斷電運行控制
9.PIC交流電機調速控制
10.PLC控制變頻調速器外界接線端子的電動機正反轉
11.PLC控制變頻調速器外界接線端子的電動機使用時間控制
12.根據PLC數字信號控制方法得多段速
13.根據PLC通訊方式的變頻調速器開環變速
14.根據PLC通訊方式速度閉環控制控制
15.變頻調速器變頻恒壓供水的仿真模擬
五、電工技術實訓裝置配置
(一) DW01開關電源、儀器設備控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。為研究給予交流電、高壓直流電源、低電壓直流穩壓電源及各類測試儀表等。主要作用如下所示：
1、主控芯片功能板
(1) 三相四線開關電源鍵入，經漏電保護開關后，通過總開關,由交流接觸器根據起、停按鍵來操作；
(2) 配有450V指南針交流電壓表三只，標示開關電源輸入三相工作電壓；
(3) 計時器兼報案錄像儀（服務項目管理工具），平常做為數字時鐘應用，具備設置試驗時長、按時報案、關閉電源等服務；還能夠自動記錄因?yàn)椴季€或操作不正確造成的走電報警、儀表盤超測量范圍報警總頻次, 給學生實訓技能考評提供一個統一的標準。
2、交、直流穩壓電源
(1) 勵磁電源：直流電220V/0.5A，具備過流保護。
(2) 同步電機開關電源：直流電0～220V/2A持續可調穩壓電源一路，具備過流保護。
(3) 可調電源：±12V/0.5A雙路，＋5V/0.5A一路，具備短路故障軟截至自行恢復保護功能。
(4) 交流電：①、配有變電器一組，變電器原邊針對不同的布線能加220V，也能加380V交流電，蓋上開關后，變電器副邊就可以導出36V、110V、20V、20V、12V、6.3V的交流電流；②、配有單相電交流穩壓器一組，可獲得溝通交流0～250V可調式工作電壓；③、控制屏配有單相電三極220V電源插頭及三相四極380V電源插頭。
3、交、直流電儀表盤
(1) 交流電壓表：0～500V帶鏡面玻璃交流電壓表一只，精密度1.0級。
(2) 交流電壓表：0～5A帶鏡面玻璃交流電流表一只，精密度1.0級，具備超測量范圍報案、標示、截?cái)嗫傞_(kāi)關電源等服務。
(3) 輸出功率、功率因數表：由全智能、高精密A/D變換芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換作用控制方式。為了保證檢測范圍和測試精密度，在硬、app上平均分八檔地區，全自動分辨、全自動換擋。功率測量精密度1.0級，工作電壓、電流量測量范圍分別是450V、5A，精確測量功率因素時還可以自行分辨負荷特性（理性表明"L"，溶性表明"C"，純電阻無法顯示），可儲存15組數據信息，供及時查看。
(4) 直流電壓表：直流電數字電壓表1只，檢測范圍0～300V，三位過半數顯，輸入電阻為10MΩ，精密度0.5級。
(5) 直流電流表：直流電數字電流表1只，精度等級為0～5A，三位過半數顯，精密度0.5級，具備超測量范圍報案、標示、截?cái)嗫傞_(kāi)關電源等服務。
4、整流二極管：IN5408四只
（二）實驗桌
實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、而磨高密度纖維板、構造牢固，造型設計別具一格。餐桌左右各配有2個抽屜柜（有鎖）。
