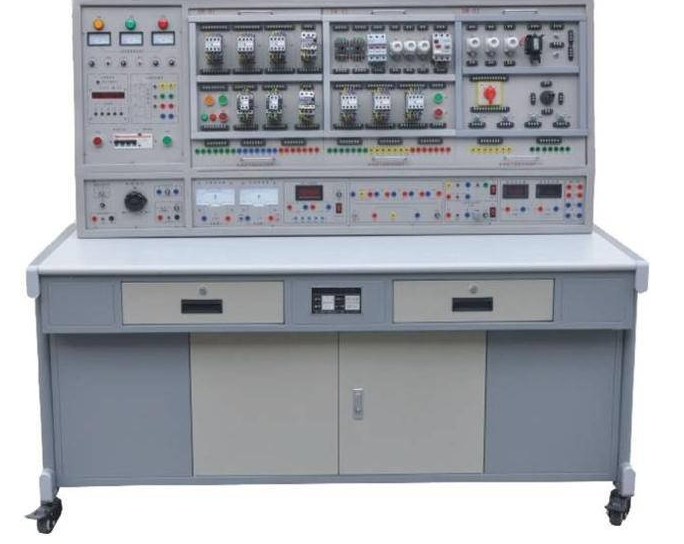

中高級電工實訓考核裝置，維修電工實訓設備

中高級電工實訓考評設備

一、產品優勢

1.實訓電子器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，可擴展功能或開上新實訓；實際操作視頻的挑選具備廣泛性、應用性。

2.技術培訓使用的控制線路和配套小型電機經特別制定，可仿真模擬工廠的各種電力拖動系統，同時可達到維修電工安裝、調節、故障診斷及故障檢測等能力提升規定。

3.設備設有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者的安全性；各開關電源的輸出都有監示及過流保護等服務，各檢測儀表都有可信賴的保護功能，應用可以信賴。

4.每一個電子器件都能通過輸電線拉到接線接線端子上，學生們接線時只需要在接線端子中進行接線，有益于維護電子器件。

二、技術規格

1.輸出電壓：三相四線～380V±10% 50Hz

2.設備容積：＜1.5kVA

3.尺寸：1.68m×0.7m×1.6m

三、中高級電工實訓考評設備配置

實訓設備由控制屏、實訓桌、電氣設備控制掛箱、電機等構成。

(一)控制屏

控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。主要作用如下所示：

1.主控芯片

(1)三相四線電源鍵入，由交流接觸器根據起、停按鍵來操作，接入總開關；設有漏電保護開關、熔斷絲等元器件。控制屏設有單相電三極220V電源插頭及三相四極380V電源插頭。

(2)設有450V指南針交流電壓表，根據波長開關心換監管電網電壓。

2.交流電

設有變電器一只，原邊220V、副邊26V和6.3V的交流電流，26V用以能耗制動中逆變電路的交流電。

3.整流二極管：1N5408 四只，用以能耗制動的逆變電路。

4.三只75Ω/75W電阻器用以電機電機軟啟動、一只10Ω/25W用以異步電動機的能耗制動。

5. 交直流電源儀表盤

交流電壓表：0～500V帶鏡面玻璃交流電壓表一只，精密度1.0級

交流電流表：0～5A帶鏡面玻璃交流電流表一只，精密度1.0級，具備超測量范圍報案、標示、截斷總開關電源等服務

輸出功率、功率因數表：由一套全智能，快速、高精密A/D變換芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換智能控制方式。為了保證檢測范圍和測試精密度，要被測電壓、電流量瞬時值的抽樣數據信號經A/D轉換，選用專用型DSP測算功率因素、無功負荷。輸出功率檢測精度0.5級，工作電壓、電流量測量范圍分別是450V、5A，可測負荷的功率因素、無功負荷、功率因素及負荷的特性；還能夠存儲、紀錄15組功率和功率因素的檢測結果數據信息，同時可逐組查看

(二)實訓桌

實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板；設有有鎖抽屜柜，用以擺放工具及材料，試驗臺下邊設有壁柜，柜中可擺放實訓控制模塊，造型設計別具一格；實驗桌底端配有四個橡膠輪，有利于挪動。

五、中高級電工實訓考評設備實訓具體內容

1.三相異步電動機自動運行控制

2.三相異步電動機交流接觸器啟動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.具備過壓保護的反轉控制線路

5.按鍵互鎖的三相異步電動機接觸器正反轉控制線路

6.三相異步電動機順序控制

7.三相異步電動機得多地控制

8.交流接觸器控制Y/△降壓起動控制線路

9.時間控制器控制Y/△降壓起動控制線路

10.設備安裝調試通電延時帶直流電能耗制動Y-△運行控制線路

11.交流接觸器互鎖的正反轉控制線路

12.按鍵交流接觸器復合型互鎖電動機正反轉控制線路

13.交流接觸器控制串聯電阻降壓起動控制線路

14.時間控制器控制串聯電阻降壓起動控制線路

15.操作臺全自動來回控制線路

16.半波整流能耗制動控制線路

17.單相電運作反接制動控制線路

18.C620型數控車床的接線、常見故障與維護

19.Z3040搖臂鉆接線、常見故障與維護

20.Z3050搖臂鉆實訓：使學生把握Z3050搖臂鉆的電氣工作基本原理及其排除故障的專業技能，可以進行20項故障原因的電源電路考評。

21.X62萬能銑床實訓考評小掛件：使學生把握X62W型數控車床的電氣工作基本原理及其排除故障的專業技能，可以進行20項故障原因的電源電路考評

六、附：模擬仿真軟件

一、軟件特點

1．在基本方針上，不因某專業或?qū)W科的課程標準為基礎，而是用我國維修電工職業技能標準為引領。

2．在系統定位上，不因邏輯性系統化為切入點，而是用專業技能的練習培養為首要任務。

3．在內容選擇時，不因認證性試驗為主要目標，而是用崗位標準的天賦點的模擬仿真實訓為切入點。

4．在公眾應用上，不因簡單播放視頻式動漫為主導，反而是偏重于動漫程序編寫、受訓者參與其中互動性練習上。

5．在表達形式上，不因?qū)嵨飯D片而達到，反而是為了追求場景性實際效果選用三維建模技術。

6．在教案設計上，不因簡易進行某一技能為達到反而是緊緊圍繞該專業技能設置權限例如目地、基本原理、了解、構造、拆卸、合理布局、聯線、實際操作、排除故障、評定等盡量完善的控制模塊。

7．此軟件包括初級工與中級工、高級技師所有12個實訓單元研發工作中，一共包括了近100好幾個實訓新項目，基本上覆蓋電焊工、電子器件、電拖、維修電工、PLC等專業技能實訓和評定機器設備技術標準中常列舉的關鍵專業技能新項目。網路版用以學生們獨自一人模擬訓練，單機用以教師上課實訓。
