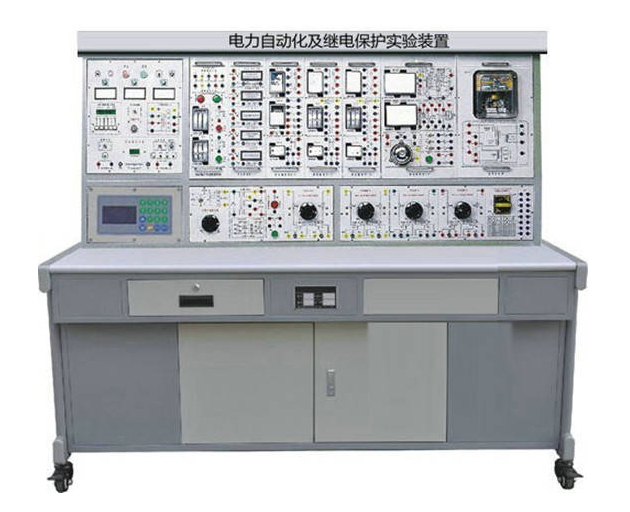

電力電氣及繼電器保護實驗裝置
一、簡述
電力電氣及繼電器保護實驗裝置是依據《供電系統繼電器保護》、《供電系統全自動裝置》、《電氣設備》等科目實驗課堂教學的規定，聯系實際運用和發展趨勢量身定做的基本實驗裝置?？梢詫Πl(fā)電站、變電站及加工廠常用的繼電器保護、電氣二次控制電路等課程內容來操作實驗。電工實訓裝置適用電力工程、電氣設備自動化類專業課程的課堂教學實驗，也可以作為學生們畢業設計論文和教學研究新項目的硬件開發服務平臺。
電力電氣及繼電器保護實驗裝置是綜合了現階段高等學校《繼電器保護》、《電氣設備》、《全自動裝置》、《工廠供電》、《供電系統微型機保護》等多門課程里的課程內容，融合生產制造實踐應用與發展，設計方案開發新穎獨特實驗裝置。它會對發電站、變電站及加工廠常用的繼電器保護、電氣二次控制電路及全自動裝置等課程內容來操作實驗，能夠以真正直觀地實驗教學方式為學生提供專業能力練習。本裝置的優點是機器設備元器件利用率高，實驗課堂教學系統化強，占有實驗場所少，性價比高高等優點。
裝置選用小掛件式結構，可以根據實驗具體內容組合在一起，組裝使用便捷。實驗儀表盤精確度高，具備智能化、智能化系統及人機對換等服務，客戶根據需求來選擇。裝置對控制柜及精確測量構件所涉及到的開關電源、儀表設備等都采用可信賴的保護，與此同時還設有靠譜人身安全保護管理體系，避免因?yàn)橥瑢W(xué)們在實驗里的操作失誤而引起實驗全面的毀壞和意外傷害。
二、特 點
1. 綜合型強 結合了目前我國各種學校中《電力自動化》及《繼電器保護》等科目的實驗新項目。
2. 適應能力強 能夠滿足各種學?！峨娏ψ詣?dòng)化》和《繼電器保護》課程的實驗教學目標，實驗深度與深度廣度可以根據實際需求作靈活調整。本裝置選用部件式掛箱構造，拆換方便快捷，如果需要擴展功能或開上新實驗，僅需加上構件就可以，絕不取代。
3. 全套性好 該裝置從儀表設備、專用型開關電源、電磁閥以及其它實驗構件到實驗聯接專用型輸電線等都配套設施齊全，所提供零部件的特性、規格型號等都能夠滿足實驗的需求。
4. 形象性強 各實驗小掛件選用隔開結構類型，部件控制面板提示、點劃線明晰，各小掛件每日任務確立、實際操作、維護方便。
5. 合理性強 裝置占地總面積偏少，節省了實驗用地，降低基礎設施投資；配套電磁閥以及機器設備全部采用電力系統自動化及繼電器保護裝置中實踐應用的關鍵設備，真實有效強，并均經特別制定。裝置外觀設計工整美觀大方，可以改善實驗自然環境；電力電氣及繼電器保護實驗主題鮮明，設計合理，除開加重基礎知識外，更為學生們踏入社會，從業發電站、變電站、廠礦企業的供配電系統工作中，繼電器保護系統的設計、組裝、調節、維修等，打下良好的基礎。檢測儀表選用數顯式、智能化系統及人機對換等緊密結合，能夠滿足實驗課堂教學的必須，使完成裝置精確測量方式的智能化；配有計時器報案錄像儀（服務項目管理工具），給學生實驗技能考核提供了一個統一的標準。
6. 開放性好 控制柜供電系統防護（浮地設計方案），并設有內、外工作電壓型走電保護裝置，保證作業者的安全性；各電源電壓都有監控及短路故障保護等服務，使用便捷；各檢測儀表都有保護作用。全套裝置通過精心策劃，再加上可信賴的電子器件質量及靠譜加工工藝做為確保，商品性能優良。這所有的一切作用均是開放性實驗創造了條件，有利于提高學生討論問題與問題解決能力。
三、技術規格
1. 鍵入開關電源：三相四線 380V±10%50Hz
2. 辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3. 裝置容積：＜1.5kVA
4. 尺寸：187cm×73cm×166cm
四、裝置的配置和要求
本裝置將實驗所需要的交流電、高壓直流電源、溝通交流檢測儀表、直流電檢測儀表、電子秒表、各種規格型號的輸入電阻及各種規格型號的電磁閥等有機地結合在一起，配套設施齊全。客戶不需要買一切設備配件，就可以完成全部實驗。
本裝置由控制柜、實驗桌及實驗部件等構成。選擇不同的小掛件組成就可以完成不同類型的實驗具體內容。
五、實驗新項目
1. 電磁感應型電流電磁閥和電壓繼電器實驗
2. 電磁感應型時間控制器實驗
3. 信號繼電器實驗
4. DZ、DZB、DZS系列產品小型繼電器實驗
5. 6～10kV配電線路過電流保護實驗
6. 低壓運行過電流保護及過負荷保護實驗
7. BFY-12A晶體三極管負序電壓繼電器實驗
8. 復合電壓運行過電流保護實驗
9. 沖擊性電磁閥實驗
10. 重復動作手動式回歸中間數據信號裝置實驗
11. 重復動作全自動回歸中間音響信號裝置實驗
12. 具備燈光效果監控的隔離開關控制電路實驗
13. 具備燈光效果和音箱監控的隔離開關控制電路實驗
14. 閃光繼電器所組成的閃亮裝置實驗
15. 安置彈跳閉合電磁閥的隔離開關控制電路實驗
16. 電流閉合工作電壓速斷保護實驗
17. 發電機組過壓保護實驗
18. DH-3型三相一次自動重合閘裝置實驗
19. 自動重合閘前加快保護實驗
20. 自動重合閘后加速保護實驗
21. BCH-2差動保護電磁閥特點實驗
22. 一側開關電源輻射型電力線路三段式電流保護實驗
23. 過電流保護與三相自動重合閘裝置綜合性實驗與考核設計方案性實驗
———由學生依據實驗題型設計制作配電線路﹑擬定流程自主布線，進行對學生實驗考核
24. 低壓運行過電流保護與自動重合閘(后加速)綜合性實驗與考核
25. 復合電壓運行過電流保護與自動重合閘(后加速)綜合性實驗與考核
26. 電流閉合工作電壓速斷保護與自動重合閘(后加速)綜合性實驗與考核
27. 過壓保護與自動重合閘(后加速)綜合性實驗與考核
28. 三段式電流保護與自動重合閘(后加速)綜合性實驗與考核
29. 過電流保護與自動重合閘(前加快)綜合性實驗與考核
30. 低壓運行過電流保護與自動重合閘(前加快)綜合性實驗與考核
31. 復合電壓運行過電流保護與自動重合閘(前加快)綜合性實驗與考核
32. 電流閉合工作電壓速斷保護與自動重合閘(前加快)綜合性實驗與考核
33. 過壓保護與自動重合閘(前加快)綜合性實驗與考核
34. 三段式電流保護與自動重合閘(前加快)綜合性實驗與考核
35. 變電器差動保護保護實驗
六、裝置的安全性保護管理體系
1. 三相四線制開關電源鍵入后復防護導出（浮地設計方案），總開關電源由三相鎖匙開關操縱，配有三相帶燈斷路器做為斷相標示。
2. 控制柜開關電源由交流接觸器根據起、停按鍵加以控制。
3. 屏上配有2套工作電壓型走電保護裝置和一套電流型走電保護裝置，控制柜內、外或弱電導出如有走電狀況，即報警并斷開總開關電源，保證實驗安全性。
4. 單、三相調壓器導出處配有過電流保護裝置，兩色、電線間過電流或者直接短路故障均可自動保護。
5. 配有計時器兼報案錄像儀（服務項目管理工具），對交通違章所使用的頻次進行記錄，給學生實驗技能考核提供一個統一標準。
6. 各種各樣開關電源及各類儀表盤均有完善的保護作用。
