高低壓供配電技術實訓裝置，低壓供配電實訓考核設備

高低壓供配電技術實訓設備

一、簡述

高低壓供配電技術實訓設備是依據《配電技術》、《繼電保護技術》、《建筑供配電》等科目課程內容，聯系實際供配電系統量身定做的實訓教學器材。低壓供配電技術成套設備實訓機器設備含多種多樣GCK低壓電機控制柜構成多種多樣電力線路，0.4 KV額定電壓的配電箱。影響了屏式演說方式，接近工程項目當場。

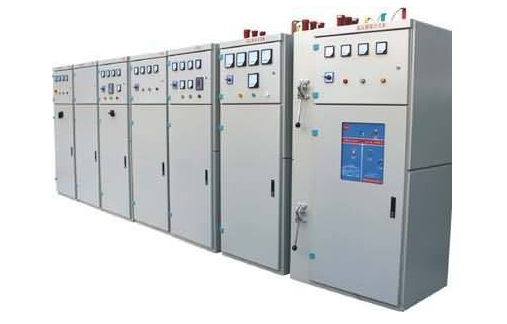

低壓供配電系統實訓考評機器設備（雙回路）是通過進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方法）、負載柜構成。

選用立式供電系統，能使學生們構建起較好的職業習慣，全面了解安全操作規程要點。

低壓供配電技術成套設備實訓機器設備適用電力工程、電氣設備、自動化技術、電氣工程、工民建等電專業或非電專實訓課堂教學。

低壓供配電技術成套設備實訓機器設備具備：

⑴整體性，可以使同學們對供電系統的一、二次系統有著很深入的了解，了解變電設備的低壓配電方法；

⑵系統化，真實反映供電系統的構造；

⑶實戰性，以較真實工作現場，做到當場教育的目標，在提升學生操作能力的前提下，增強對基礎理論知識的學習；

⑷安全系數，在進線柜前端提升漏電保護器，機械設備具備短路故障、負載等保護方式。開門關閉電源操縱，為確保安全，除計量柜外，全部柜體裝有開門關閉電源的繼電器控制系統。

⑸步態分析性，配電設備成套設備設備柜體所有開有視窗，使學生在確保安全的前提下注意到機器的元器件、運行狀態和大多數主接線。

二、性能和實訓新項目

低壓供配電技術成套設備實訓機器設備包括不同類型的低壓配電箱，覆蓋比較常見的低壓供配電系統配置。

柜體安裝方法為整體安裝方法。出入線方法為先（下）出入線。

低壓柜選用分段式母線槽接口方式，與下引母線槽和引出來排開展軟接頭，學生們能完成防護開關、隔離開關、交流接觸器、電壓互感器、儀表盤、無功補償柜、別的控制電器、母線槽的拆卸與連接和實際操作。

一部分實訓新項目：

1、配電設備系統運行方式實訓

2、低壓變電設備的倒重合閘實際操作實訓

3、雙回路及聯絡柜實際操作實訓

4、電壓互感器實訓

5、電壓互感器接線方法

6、有功功率、無功功率電表的接線實訓

7、多用途綜合性儀表盤接線實訓

8、抄水表實訓

9、開關家用電器實訓

⑴低壓框架斷路器的原理與接線

⑵低壓塑殼斷路器的原理與接線

⑶防護開關的原理與接線

10、手動式功率因數補償實訓

11、全自動功率因數補償實訓

12、低壓電力線路分級保護實訓

13、接地系統實訓

14、0.4KV燈光控制系統配電設備實訓

15、0.4KV動力裝置配電設備實訓

16、母線槽聯絡柜倒閘實訓

17、操作規程學習培訓

18、供配電系統工、維修電工職業資格培訓考評練習

四、低壓供配電技術成套設備實訓機器設備別的

⑴應用自然條件

1、周圍空氣溫度不超過 40℃，不少于-5℃,在24小時之內平均氣溫不超過 35℃。

2、空氣濕度在最高溫 40℃時不超過50%,在比較低溫度時容許有較高的空氣濕度，如 20℃中為90%；

3、氣體清理，無侵蝕性及爆炸性粉塵，無導電性及能毀壞絕緣層的浮塵；

4、無明顯搖晃和沖擊振動的場所，豎直組裝，坡度不應大于5度；

5、平均海拔不超過2000米；

6、機械設備適用下列環境溫度運輸貯存；-25℃至 55℃。在短期內（不超過24鐘頭）不超過 70℃。

⑵關鍵性能參數

①、穩定絕緣層工作電壓：直流電660V

②、額定工作電壓：溝通交流380V

③、輔助電路額定工作電壓：溝通交流380V、220V

④、母線槽額定電壓：100A

⑤、支系母線槽額定電壓：10~16A；

⑥、柜體規格：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm

⑶結構類型

①、柜體由薄鋼板沖壓成型，選用標準化設計，構造零-件實用性強，沖擊韌性高。

②、柜體上端為主導母線槽室、前側為家用電器室、后側為電纜線出入線室，各室之間有厚鋼板或保溫板作防護，以確保安全可靠。

③、柜體構造零件的表層防護層噴漆顏色美觀大方質量穩定。

④、機械聯鎖：GCK柜抽屜柜小間的門與隔離開關或防護開關的操縱桿配有機械聯鎖，僅有搖桿在開斷部位時門才可以開啟以確保安全性。

⑤、受電開關、聯系開關（多回路供電系統時）及GCK柜的抽屜柜都具有2個部位：接入位置及斷開部位。
