PLC可編控制器、單片機設計開發應用及電氣設備控制綜合性實訓設備
一、簡述

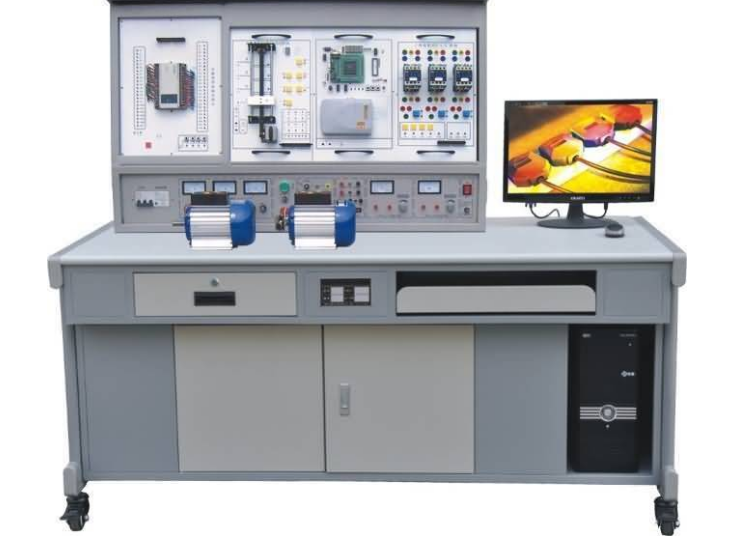

PLC可編控制器、單片機設計開發應用及電氣設備控制綜合性實訓設備，PLC一部分集可編程邏輯控制器、通訊在線編輯器、數控編程軟件、工控設備組態、仿真教學手機軟件、仿真模擬控制實訓掛箱、實物相當于一體，可直接地開展PLC的最基本命令練習，好幾個用途廣泛的PLC實踐應用仿真模擬實驗和實物控制實訓，又為高端設計開發實驗實訓提供更好的標準。為了能融合教學目標，設計過程中借鑒了中國多種多樣教材內容，從這當中優選出極具代表性的實訓實驗新項目，配置三相鼠籠式三相異步電機及電磁閥，可以完成好幾個電氣設備控制新項目練習。
單片機設計開發運用一部分功能齊全，實訓主題鮮明，可完成單片機設計插口拓展、數據收集、資料顯示、電腦鍵盤控制、計時器、打印機接口等多個新項目練習。
PLC掛箱：
單片機設計掛箱：
二、特性
1．PLC可編控制器、單片機設計開發應用及電氣設備控制綜合性實訓設備,選用部件多結構，拆換實驗控制模塊方便快捷，如需擴展功能或開上新實驗，僅需加上實驗掛箱就可以，絕不取代。
2．多口接線法，PLC服務器與實驗掛箱之間的連接就可以選用鎖緊選用鎖緊緊接著接電源單線鐵路分步驟聯接，以提升手腦并用水平，相互了解PLC的結構與功能，也可根據接線頭一次性聯接，以提升實驗連接速度，與單一聯接法相比較具備肯定優勢
3．PLC實訓目標整體形象真實，貼近工業生產現場實踐應用，根據本實驗裝置練習，學生們很快就可以融入現場工作中。
4．單片機設計實訓新項目豐富多彩，構造科學合理、有效。
5．選用三菱FX系列產品可編控制器，功能齊全，使用性能，選用模塊化，組成靈便。
6．組態軟件棒圖課堂教學 選用MCGS工控設備組態，全部實驗早已編寫出生動具體、炫酷強、課堂教學比較好的組態軟件棒圖，開展實驗實時跟蹤課堂教學。
三、設備組成
（一）PLC一部分
1．PLC可編控制器實訓臺：給予三相電源，可調電源及安全防護裝置
2．PLC可編控制器實訓設備(掛箱規格型號：40×24×6cm)
1）PLC001 交通指示燈PLC全自動控制
2）PLC002 攪拌裝置的PLC全自動控制
3）PLC003 LED數碼管顯示PLC全自動控制
4）PLC004 四層電梯設備PLC全自動控制 （實物）
5）PLC005 加工中心刀具庫挑選控制（實物）
6）PLC006 造型藝術彩燈造型的PLC控制
7）PLC007 電機的全自動控制（實物）
8）PLC008 伺服電機的PLC控制（實物）
9）PLC009 仿真模擬電視發射塔
10）PLC010 自動送料裝車系統
11）PLC011 自動售賣機
12）PLC012 全自動成形系統軟件
13）PLC013 冷卻塔自動供水系統
14）PLC014 電子郵件物流分揀系統
15）PLC015 全自動洗衣機系統軟件
16）PLC016 電鍍工藝系統軟件
17）PLC017 電磁閥控制（一）
18）三相鼠籠式電機
19）基本實驗設備
3．PLC可編控制器實際操作桌
4．程序編寫系統軟件
5．PLC模擬仿真實訓手機軟件一套
（1）根據PLASH虛擬器實時同步PLC的工作狀態
（2）能夠實現PLC虛似布線，并且對布線開展不正確查驗
（3）PLC編程練習、PLC程序編程測試等作用
（4）完成PLC運作仿真模擬，對不正確程序流程開展安全檢查
6．工控設備組態一套：打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、課堂教學比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。
7．PLC可編控制器（插口早已拉到控制面板）及連接通信電纜線。
8．計算機或手執開發板（客戶備用或網上代購）
四、技術規格
1、鍵入開關電源：三相四線電源，鍵入時電源指示燈亮。
2、電源電壓：有走電型保護裝置、負載、短路保護裝置。
A．三相四線380V導出，由三只電流表標示電壓
B．～220V根據多功能插座導出
C． 24V/2A直流穩壓導出（數顯式）
D． 5V/1A直流穩壓導出（數顯式）
E．±12V/1A直流穩壓導出（依據設備要求來定）
3、PLC可編控制器：
知名品牌、型號規格：三菱FX1N-40–40mR（鍵入24點，導出16點）
4、凈重：100Kg
5、尺寸：160×75×150 cm
五、基本上實訓新項目
（一）PLC控制一部分
1）與、或、非邏輯系統測試
2）計時器、電子計數器系統測試
3）自動跳轉、支系功能訓練
4）移位寄存器檢測
5）數據處理方法功能訓練
6）求微分、位操作檢測
7）交通指示燈PLC全自動控制
8）攪拌裝置的PLC全自動控制
9）LED數碼科技官表明PLC全自動控制（實物）
10）四層電梯設備PLC全自動控制（實物）
11）加工中心刀具庫挑選控制（實物）
12）造型藝術彩燈造型的PLC控制
13）電機的全自動控制（實物）
14）伺服電機的PLC控制（實物）
15）仿真模擬電視發射塔實驗
16）自動送料裝車系統控制
17）自動售賣機
18）全自動成形練習
19）冷卻塔全自動供電控制系統軟件
20）電子郵件自動分揀
21）全自動洗衣機控制系統軟件仿真模擬
22）電鍍工藝全過程控制
23）三相鼠籠式異步電機啟動控制和鎖緊控制(實物)
24）三相鼠籠式異步電機連動正反轉控制(實物)
25）三相鼠籠式異步電機帶延遲正反轉控制(實物)
26）三相鼠籠式異步電機Y/△變換啟動控制(實物)
27）MSGS組態軟件棒圖實驗課堂教學,運用已編寫好組態軟件棒圖,對之上一切實驗開展實時跟蹤課堂教學實驗
28）對于實驗新項目具體要求，學生們自主編寫組態軟件棒圖開展實驗。
（二）單片機設計一部分
1．存儲芯片塊清零
2．二進制到BCD碼變換
3．二進制到ASCII碼變換
4．程序流程自動跳轉表
5．內存塊挪動
6．數據排序
7．P1口鍵入、導出實驗
8．電磁閥控制實驗
9．用74LS244讀取數據信息
10．用74LS273導出數據信息
11．串行數據變換并行處理數據信息
12．并行處理數據交換串行數據
13．PWM變換工作電壓實驗
14．聲頻控制實驗
15．8255鍵入、導出實驗
16．8155鍵入、導出實驗
17．5LED靜態數據串行通信表明實驗
18．6LED動態掃描表明實驗
19．查看式電腦鍵盤實驗
20．陣列式電腦鍵盤實驗
21．電子計數器實驗
22．計時器實驗
23．8253計時器實驗
24．外部中斷實驗
25．串行接口通信實驗
26．ADC0809AD轉換實驗
27．DAC0832AD轉換實驗
28．MC14433AD轉換實驗
29．EEPROM外部數據程序存儲器實驗
30．SRAM外界存貯器拓展實驗
31．93C46串行通信EEPROM數據信息讀寫能力實驗
32．數字電子鐘實驗
33．電子鋼琴仿真模擬實驗
34．復印機控制實驗
35．汽車轉彎信號指示燈控制實驗
36．溫度感應器環境溫度控制實驗
37．環境溫度全過程控制仿真模擬實驗
38．五相伺服電機仿真模擬實驗
39．計算方式實驗
40．數字頻率計實驗
41．V/F變換實驗
42．F/V變換實驗
43．LED點陣式表明實驗
44．標識符液晶顯示器控制實驗
45．8279電腦鍵盤掃描儀表明實驗
46．看門狗1實驗
47．8251串行接口拓展通信實驗
48．I2C系統總線讀寫能力實驗
49．RS232轉RS485實驗
50．USB接口實驗
51．十字路口交通信號燈控制實驗
52．五作用邏輯性筆實驗
53．直流電機驅動變速實驗（實物）
54．步進電機驅動實驗（實物）
55．IC卡讀寫能力實驗
56．實時時鐘/日歷控制實驗
57．語音識別芯片控制實驗
58．單片機設計與CPLD實驗
59．8051與PC機串行接口通信實驗
60．Flash Rom外界程序存儲器實驗
61．多用途密碼掛鎖實驗
