智能化工廠供電自動化技術實訓系統（真實系統
智能化工廠供電自動化技術實訓系統主要是由低電壓及主控室、高壓室和操作間構成。本智能電網仿真模擬35kV入線經降壓變壓器降血壓至10kV再降血壓至400V整個高低壓配電全過程。全部供電系統一次系統從高低壓設備30臺套構成，二次一部分采用了微型機綜合性繼電保護裝置系統軟件。所采用設備及智能化廠礦企業在運行機器設備同歩，設備先進，智能化程度高。

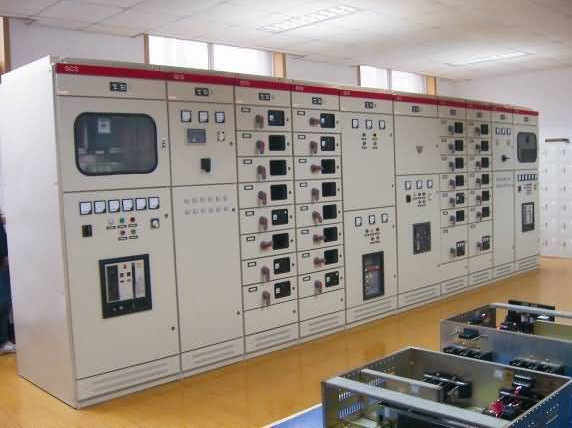

為夯實學生們的基礎知識、提高學生的運手水平，本智能化試驗配電站還提供了包括供電系統綜合性實訓裝置。綜合性實訓裝置主要是由幾臺套低壓配電設備構成，根據低電壓繼路器仿真模擬髙壓斷路器。
該智能模擬配電站能承擔電力技術、供電系統及其自動化、供配電系統等相關專業學生們的實驗和實習教學工作。可開設“變電站倒閘操作”、“電器設備絕緣及抗壓試驗”、“變電站二次回路及保護裝置試驗”、“短路電流計算模擬仿真”等試驗，及其“仿真模擬變電站見習”。依據配備的試驗臺戶數每一次可容納40-100位同學同時參加試驗、見習。根據試驗見習等練習，可以使同學們對具體的變電站有整體上的掌握，對常見的配電設備有直觀地了解，把握配電設備實際操作、布線的運手水平。
一、概 述
除特別要求外，所提供設備和原材料都應按照下列學好及組織最新標準和技術規范來設計、生產制造、檢驗跟組裝。
采用的標準規范名稱及編號
《髙壓輸變電設備的絕緣相互配合》 GB311.1
《電工名詞術語》 GB2900
《標準電壓》 GB156
《包裝貯運標志》 GB191
《髙壓開關機器設備通用技術標準》 GB11022
《交流高壓電器在長期工作時的發熱》 GB763
《溝通交流髙壓斷路器》 GB1984 《電壓互感器》 GB1207
《電流互感器》 GB1208
《高電壓試驗技術》 GB311.2～6
《髙壓輸變電設備的絕緣搭配使用規程》 GB311.7
《溝通交流髙壓防護開關和接地裝置開關》 GB1985
《3～35kV溝通交流金屬材料封閉式開關機器設備》 GB3906
《繼電器及繼電保護裝置基本試驗方法》 GB7261
《保護繼電器的結構型式與基本技術導則》 GB10231
《交流無間隙金屬氧化物避雷器》 GB11032
《電氣裝置安裝工程高壓電器施工及驗收規范》 GBJ147
《交流無間隙金屬氧化物避雷器》 GB11032
《導體的顏色或數字標識》 GB7947
《外殼防護等級》 GB4208
《變壓器、高壓電器和套管的接線端子》 GB/T5273
《額定電流35kV以下的電纜銅線、銅包鋁線塑膠絕緣電線電纜》GB/T12706
《10-35kV室內髙壓真空泵斷路器訂購技術標準》 DL403
《溝通交流髙壓斷路器訂購技術標準》 DL402
《高壓帶電顯示裝置技術條件》 DL/T538
《室內溝通交流髙壓開關柜訂購技術標準》 DL404
《溝通交流髙壓斷路器主要參數采用規程》 DL/T615
《髙壓開關柜閉鎖裝置技術標準》 SD318
《繼電器》 IEC60255 《髙壓開關》 IEC265
《髙壓溝通交流開關斷路器》 IEC420
《髙壓開關設備及控制系統的通用條款》 IEC694
《額定電流1kV之上至72.5kV(含)溝通交流金屬材料封閉式開關設備及控制系統》IEC298。
自然條件最大工作溫度： 40℃ 最少工作溫度： -18℃ 較大日溫度差： 30℃ 平均海拔： <1000m 最大月均值空氣濕度 90% ( 25 ℃ )
二、髙壓開關柜技術標準
（1）35kV金屬材料鎧裝電纜式髙壓開關柜（KYN□－40.5）
1) 35kV髙壓開關柜性能參數
1、額定電流：40.5kV
2、額定電壓：630A
3、額定頻率：50Hz
4、額定值短路故障開斷電流量：31.5kA
5、額定值熱穩定電流量（4s）：31.5kA
6、額定值動平穩電流量（最高值）：80kA
7、額定值絕緣水準：雷電沖擊耐受電壓：185/ 215kV(防護斷裂面) 1min直流耐受電壓：95/ 118 kV(防護斷裂面)
8、防水等級：IP4X
9、尺寸：1400×2800×2600mm(寬×深×高)
10、操作電源：DC220V
（2) 35kV移開式髙壓開關柜整體結構規定
1、開關柜形式采用KYN□-40.5型金屬材料鎧裝電纜移開式開關機器設備，此設備分箱體與可抽出來構件兩個部分。箱體的所有預制構件包含板、框架等均使用高品質槽鋼和敷鋁冷軋鋼板鉚合或螺釘栓接成的。前板采用2.5mm的高品質厚鋼板，部位進行粉體涂裝，柜里擋板用2.5mm以上鍍鋅板和SMC真空成型絕緣板，全部柜身體內擋板由螺栓緊固拼裝成的，全部零件皆在進口數控機床軟性自動生產網上進行，其線形和尺寸公差不得超過0.1mm。外觀油漆別具一格，附著力強，硬度大，耐腐蝕性好，耐老化，圓潤飽滿，固色性能良好。
2、KYN□–40.5型開關柜應該是消化吸收同類產品的優勢，引入先進水平的真空泵開關柜技術性開發研制出創新產品。
3、柜型為斷路器移開式，結構緊湊，布線計劃方案組成豐富多彩；作用手車交換性好，維護方便。
4、箱體絕緣采用復合型絕緣，絕緣技術高，相對地、兩色外露帶電部分空氣絕緣間隔超過300mm，絕緣子爬距超過810mm，達到全工作狀況的需求。
5、開關柜由單獨隔開的斷路器室、母線室、電纜線室、儀表室構成，各室有獨立安全通道與頂端泄壓裝置相接通。
6、母線系統軟件采用熱收縮膜原材料提升絕緣；柜間根據防護套管連接，有效預防短路故障燃弧安全事故擴散。
7、儀表室與髙壓一部分徹底隔開。變頻電纜可先通過儀表室柜間安全通道或者通過設在柜底、柜上的二次電纜通道，走線組裝、調節、維護方便。
8、柜里配備加溫除濕裝置，具備手動式及全自動感濕運行兩種形式。
9、箱體采用高品質槽鋼和敷鋁冷軋鋼板，零部件根據規范化的工作服焊接而成，總體結構電焊焊接一部分，尺寸精度高，應力小，安裝方便。
10、箱體應采用環氧樹脂膠粉末靜電噴涂，色調由買家明確，必須符合技術性所規定的相對應規定。
11、意外事件的預防防護等級為IP4X，達到“五防”作用，配備完備的閉合操作模式及帶電體顯示儀表，確保操作人員的安全。機器設備泄壓裝置當發生內部結構故障卸壓活守門員全自動打開，保證人員及相鄰機器的安全性。
12、開關柜的反控制面板分上、下二一部分，上端為控制及維護一部分，下邊為開關一部分，儀表盤、電磁閥、操縱開關、按鍵等都嵌裝于操縱部分門邊，下邊控制面板都設有視窗。柜里關鍵電氣元器件有獨立的隔室，如電磁閥室、斷路器手車室、電纜線室和主母線室等，室與室間用接地裝置的金屬或SMC真空成型絕緣板隔開。柜里母線室、斷路器室及電纜線室都有獨立的與外殼具有相同防水等級的壓力釋放安全通道，其出入口部位建在柜上，保證對人體沒傷害。在外部故障，此裝置工作壓力出入口能馬上打開，以全自動釋放出來內部結構工作壓力。柜里配有照明燈具，在門邊設開關。
13、主母線應用銅母線，母線室采用適用絕緣子。柜間的母線室間用接地裝置金屬材料擋板隔開，母線由絕緣防水套管中越過，其管口封閉式。母線出事故應不受影響鄰近的間距。聯接母線應用高韌性公英制地腳螺栓，聯接面均作表層處理，聯接用螺栓的規格和緊固力矩按GB/T5273規定執行，使母線鋼筋搭接處的回路電阻最少。聯接一部分裝有預壓制的絕緣蓋盒。
14、斷路器的控制面板具備操作機構扭簧人力儲能技術搖桿設備，手動式合、吸合按鍵、實際操作電子計數器及其斷路器分、合區域的機械設備標示。為確保實際操作及檢修安全，斷路器與箱體開關室及接地裝置開關均具有DL404標準化的五防互鎖作用。斷路器小轎車挪動用手力推進機構促進，輕便省勁、目標清晰，同類產品小轎車具備交換性。當斷路器小轎車處在接入、試驗狀態時，具備倆對常開觸點標示部位。
15、安全性遮板（絕緣懸板后蓋板）送入開關手車時安全性遮板全自動打開，拖出開關手車時安全性遮板全自動跌下（或提高）封閉式一次斷路器。在后蓋板關閉時，做為斷裂面能夠承受直流118kV，沖擊性215kV的抗壓水準。
16、箱體設總電線接頭，其電導體材料為銅制，并且在箱體排序橫方位全線貫通。接地刀閘及高壓避雷器電線接頭用專門電線接頭與柜里總電線接頭立即連接。
17、全部變頻電纜在阻燃性絕緣管路中走線應塑料帶盤繞。
18、35kV髙壓開關柜里協助輸電線和二次線聯接操縱、維護及電氣儀表的小線，電流量回路電纜截面不低于2.5mm2多芯銅導線，工作電壓回路電纜截面不低于1.5mm2多芯銅導線，絕緣級別為0.6kV。聯接計量設備的小線，電流和電壓回路電纜截面不低于4mm2多芯銅導線，絕緣級別為0.6kV。柜里小線應整整齊齊的排序夾持。全部不和主回路相連的小線應采用同一種醒目的顏色，并且在接線端子處配有長久的標識，合乎IEC446規范。每一個作用模塊或元件的柜里外小線必須要在接線端子排上聯接，并留出25％的預留接線端子。每條輸電線固定于接線端子上并可根據需要采用連接片開展多條輸電線線接。
19、開關柜接線端子排上留出遠方控制重合閘、吸合實際操作，遠處監控重合閘及吸合部位及其遠處精確測量（電流量）的接線端子。
20、裸露的帶電部分，其頂尖或突顯位置均相切（如母線相接處的緊固螺絲等），使靜電場聯合分布避免造成電弧放電。
（3）35kV斷路器手車裝于柜里的斷路器小轎車依據用處分成斷路器手車、互感器手車等，類似、同樣型號的手車能夠交換。手車在柜里有防護部位/試驗位置及工作位置，手車在柜里采用手力推進機構促進，每一位置配有定位設備，以保證在各個部位鎖住。手車采用渦輪蝸桿組織出入。
斷路器小轎車應具備以下三種部位：
1、聯接部位(工作位置)：主回路及控制回路均正在連接，具備鎖住設備及標示。
2、試驗位置：主回路防護，操縱回路連接，具備鎖住設備及標示。
3、防護部位：主回路及控制回路都防護，且二者不能聯接。
（4）35kV柜里互鎖開關柜具有“五防”作用，即：防斷路器重合閘狀況下誤拉、誤送入手車；防誤進通電間距；防通電合地刀；防帶地刀重合閘；防帶負載抽送一次隔離開斷路器。
