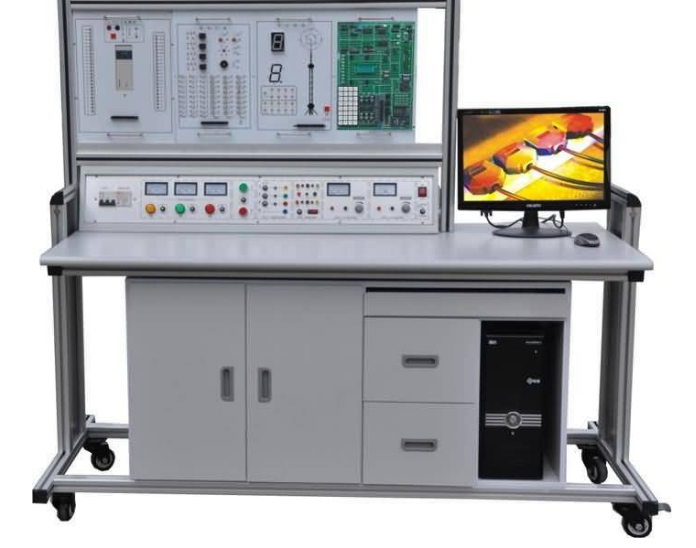

PLC可編程控制實驗及單片機設計開發系統融合實驗裝置
一、簡述
本裝置是PLC可編程控制器及單片機設計實驗開發系統融合實驗機器設備。保證一機多用、資源整合共享、方便管理、此系統可完成51/96/8088/8086等CPU的單片機設計、微型機的所有軟、硬件配置實驗。在單片機仿真實驗系統軟件的前提下。提升8088十六位微機原理和插口實驗。一體化設計，僅需拆換不同類型的CPU卡，就可以支持多種CPU的實驗開發。給予二種作業平臺，就可以協同工作，也可以與PC機聯網工作中。一機在手，別無所求。
它適用《MSC-51單片機原理與接口》、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課堂教學。由MCS-51/96CPU卡所組成的單片機仿真實驗系統軟件，除實驗功能外，還具備模擬仿真開發作用，可模擬仿真8031/32、87/89/51/52
89C1051/2051、80C196KB等CPU，外界模擬仿真室內空間達64K。實驗時手冊中詳盡描述了各實驗的效果、具體內容，列出接線方法，第三方接口框架圖和流程硬盤，免去了老師和實驗輔導教師為設計、提前準備調節實驗線路和實驗程序流程所許工作量，節省了課堂教學時長，從業單片機設計開發課堂教學的科技人員依據各自實際需求使用這個實驗系統軟件，可以幫助使用人以有限的時間精確高效地進行開發與實驗每日任務。
PLC一部分仿真模擬具體工業生產控制流程中最典型的被控對象，它生動有趣的演示了PLC整個執行過程?？梢陨鷦佑腥さ膱?zhí)行器認證自身進行程序編寫的正確性，把握PLC的實踐應用，增強學生對PLC學習的積極性。產品采用掛廂式，有利于實驗新項目拓展與用戶第二次開發。自商品推出以來，獲得了各大高校課堂教學老師和權威專家的一致好評。整套裝置設計合理、功能齊全、實際操作簡單實用，對于學生理解和掌握可編程控制器的控制原理和操作步驟。加速學習培訓PLC的編程方式。都具有極大的協助。
二、系統構成
1、PLC可編程控制器實驗臺（演示屏與控制柜組成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器實際操作桌
4、程序編寫系統軟件
5、仿真教學手機軟件
6、PLC及連接通訊電纜
7、51/96/8088/8086三合一單片機設計實驗開發系統軟件（包含系統軟件電腦主板、手機軟件、伺服電機實驗控制模塊、溫度自動控制實驗控制模塊、直流無刷電機實驗控制模塊、音箱控制模塊等）
8、計算機或手執開發板（客戶備用或網上代購）
三、PLC可編程控制器實驗臺控制柜性能指標
1、開關電源
1.1開關電源輸入:工作標準電壓220V±5%(50Hz)，輸入時電源指示燈亮。
1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。輸出溝通交流220V工作標準電壓有高精密電流計與電流表標示
A組:交流電壓 5V/3A輸出，有高精密直流電壓表標示工作電壓輸出，過電流全自動保護功能。
B組: 交流電壓24V/2A輸出，有高精密直流電壓表標示工作電壓輸出，過電流全自動保護功能。
C組:低電壓可調電源，工作電壓 12V/-12V輸出，電流量2A。
D組: 0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電流量2A，具備預置式過流保護保護功能。
E組:直流電源，給予0-20mA直流電源
F組:單相電電壓輸出，供客戶備用儀器設備應用。
四、PLC可編程控制器服務器掛箱作用、特性
◆PLC服務器：輸入：24點 輸出16點(可以選擇)
◆型號規格：三菱FX1N-40MR（也可以選擇西門子系統、omron，價錢另議）
◆輸出工作電壓：直流電24V，電流表標示
◆運用系統軟件程序編寫
◆開關電源輸入：溝通交流220V，50Hz
1）作用包含
◆ 交流電輸入?yún)^(qū)
◆ PLC服務器 、編程電纜
◆ LED發光二極管、顯示燈
◆ 輸出負荷標示
◆ 輸入仿真模擬開關（按鍵和開關）
◆ LED數碼顯示管 、聲控開關
◆ 可調電源5V1A，24V2A
◆ PLC輸入 、輸出端口號
2）PLC主機輸入輸出端口號都已拉到板上。輸入能夠接仿真模擬輸入開關、行程安排開關或光學開關等。輸出能夠接板上的顯示燈、數碼顯示管和電磁閥、直流無刷電機和聲控開關，還能夠與演示裝置相互連接，可運用具體的工業控制系統。
3）PLC服務器一般采用日本原裝的三菱系列服務器。如用戶要求的時候也可選用別的型號規格服務器。
4）實驗臺自身含有24V2A的開關電源。也可以用于輸出負荷或者與演示裝置插口或者與其他相匹配裝置相接。
五、實驗桌：鋁木結構建筑，選用特別制作模具生產的高品質鋁合金型材做框架，鋁合金型材表層經鈍化處理，堅固耐用，別具一格，符合現代審美觀念，桌面上為防火安全、防潮、耐磨損高密度纖維板，餐桌下邊配備儲存柜及臺式電腦主機柜。
六、PLC可編程控制器實驗演示掛箱
該裝置就是為了相互配合PLC可編程控制器實驗臺應用量身定做的外置演示裝置。它是由LED發光二極管、大中型LED數碼顯示管、直流無刷電機、伺服電機等執行器用別的外圍電路仿真模擬具體工業控制系統過程的情況，它生動有趣的演示了PLC整個執行過程。通過該裝置，能鍛煉學生們的操作能力，可以生動有趣的執行器認證自身進行程序編寫的正確性，把握PLC的實踐應用，增強學生對PLC學習的積極性。演試掛箱后蓋板由鋁合金型材注塑加工成的，箱體結構有效，加工工藝優秀，別具一格。該裝置在演試屏上部位可隨意挪動、交換。
演試裝置中對PLC的輸出全部采用24V開關電源，5V開關電源供執行器里的外場應用，每件演試裝置主要是由十七塊實驗掛箱構成，它們型號規格分別是：
1）PLC001 交通指示燈PLC自動控制
2）PLC002 攪拌裝置的PLC自動控制
3）PLC003 LED數碼管顯示PLC自動控制（實物）
4）PLC004 四層電梯設備PLC自動控制（實物）
5）PLC005 加工中心刀具庫挑選控制（實物）
6）PLC006 造型藝術彩燈造型的PLC控制
7）PLC007 電機的自動控制（實物）
8）PLC008 步進電機電機的PLC控制（實物）
9）PLC009 仿真模擬電視發射塔
10) PLC010 自動送料裝車系統
11)P LC011自動售賣機
12)PLC012 全自動成形系統軟件
13)PLC013 冷卻塔自動供水系統
14)PLC014 電子郵件物流分揀系統
15)PLC015 全自動洗衣機系統軟件
16)PLC016 電鍍工藝系統軟件
17）PLC017 基本實驗
18）18）三菱PLC服務器：鍵入：24點導出16點
七、PLC可編控制實驗及單片機設計開發系統融合實驗裝置實驗新項目
（一）、PLC可編控制器實驗系統軟件：
1．與、或、非邏輯功能實驗
2．計時器、電子計數器作用實驗
3．自動跳轉、支系作用實驗
4．移位寄存器實驗
5．數據處理方法作用實驗
6．求微分、位操作實驗
7．交通指示燈PLC自動控制實驗
8．攪拌裝置的PLC自動控制實驗
9．LED數碼科技官表明PLC自動控制實驗
10．四層電梯設備PLC自動控制實驗
11．加工中心刀具庫挑選控制實驗
12．造型藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗
14．步進電機電機的PLC控制
15．仿真模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售賣機實驗
18．全自動成形實驗
19．冷卻塔全自動供電控制系統軟件實驗
20．電子郵件自動分揀實驗
21．全自動洗衣機控制系統模擬實驗
22．電鍍工藝全過程控制實驗
23．挖掘機控制程序編寫練習：集PLC技術、微型機控制技術和一體，即有形化像的實體模型，還有生動形象的運行組織，實驗操作簡便，是各?？删幙刂破骷夹g實現實物實驗的理想模型。
（二）、單片機設計實驗系統軟件：
MCS-51單片機設計實驗
手機軟件實驗
外界存貯器拓展
實驗一 清零程序
實驗二 解字程序
實驗三 拼字程序
實驗四 數據區傳輸子程序
實驗五 數據信息排序實驗
實驗六 搜索同樣數數量
實驗七 無符號雙字節迅速乘方法程序
實驗八 多支系程序
實驗九 單脈沖記數（按時/記數實驗）
實驗十 計算機數字時鐘（計時器、終斷器綜合性實驗）
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
實驗十三 八段數碼管表明
實驗十四 電腦鍵盤掃描儀表明實驗
硬件配置實驗
自鋼筋搭接硬件電路實驗提醒
實驗一 P1口閃燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P3.3鍵入，P1口導出
實驗四 工業生產順序程序（終斷操縱）
實驗五 8255 A.B.C導出方波
實驗六 8255 PA口操縱PB口
實驗七 8255操縱交通信號燈
實驗八 簡易I/O口拓展實驗
實驗九 A/D變換實驗
實驗十 D/A導出方波
實驗十一 電子音響
實驗十二 繼電器控制
實驗十三 伺服電機實驗
實驗十四 8253方波
實驗十五 串并變換實驗
實驗十六 外部存儲器拓展實驗
實驗十七 MCS-51串行接口運用實驗㈠--兩機通訊
實驗十八 MCS-51串行接口運用實驗㈡--與PC機通訊
實驗十九 環境溫度閉環控制系統
實驗二十 小直流電機調速實驗
實驗二十一 外部中斷（救護車與交通信號燈）
8088/8086系列產品微型機實驗
手機軟件實驗
實驗一 清零程序
實驗二 解字程序
實驗三 拼字程序
實驗四 數據區挪動
實驗五 數據信息排序實驗
實驗六 找"零"數量實驗七 32位二進制乘除法
實驗八 多支系程序
實驗九 表明子程序
實驗十 電腦鍵盤掃描儀表明實驗
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
硬件配置實驗
自鋼筋搭接硬件電路實驗提醒
實驗一 8255并行口實驗㈠：A.B.C口導出方波
實驗二 8255并行口實驗㈡：PA口操縱PB口
實驗三 8255并行口實驗㈢：操縱交通信號燈
實驗四 簡易I/O口拓展
實驗五 A/D變換實驗
實驗六 D/A變換實驗㈠：導出方波
實驗七 D/A變換實驗㈠：導出鋸齒波
實驗八 8259中斷控制器實驗
實驗九 按時／電子計數器：8253方波
實驗十 繼電器控制
實驗十一 8251串口通信實驗㈠：自發性自收
實驗十二 8251串口通信實驗㈡：與PC通訊
實驗十三 步進電機控制
實驗十四 小直流電機調速實驗
實驗十五 環境溫度閉環控制系統
實驗十六 音頻驅動實驗
MCS-96單片機設計實驗
手機軟件實驗
實驗一 清零程序
實驗二 解字程序
實驗三 拼字程序
實驗四 數據區傳輸子程序
實驗五 數據信息排序實驗
實驗六 搜索同樣數數量
實驗七 無符號雙字節迅速乘方法程序
實驗八 多支系程序
實驗九 計時器1實驗--按時終斷
實驗十 計時器T1和T2與此同時造成終斷
實驗十一 80C196外部中斷實驗
實驗十二 80C196軟件方法造成終斷
實驗十三 利用HSI測脈寬
實驗十四 利用HSI精確測量單脈寬
實驗十五 利用HSO造成脈沖
實驗十六 利用HSO造成持續單脈沖
實驗十七 手機軟件計時器
實驗十八 80C196 A/D變換實驗
實驗十九 利用80C196的PWM造成各種各樣波型
