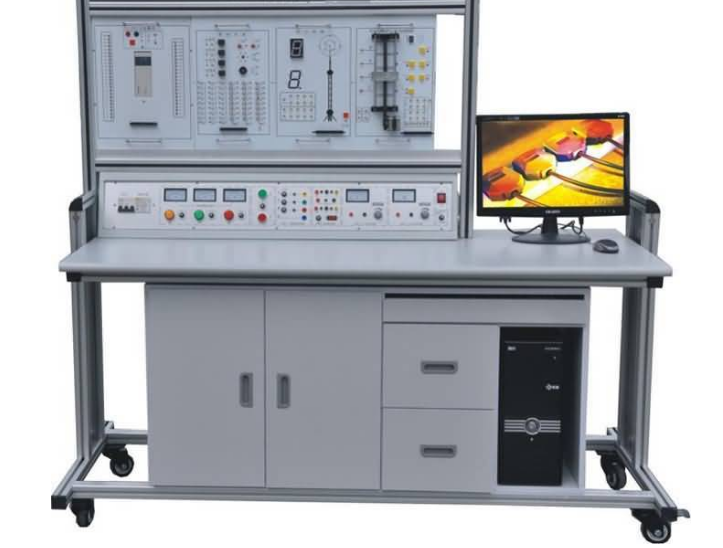

PLC可編控制系統軟件、微機插口及微機運用綜合性實驗設備
一、特性
1、PLC可編控制系統軟件、微機插口及微機運用綜合性實驗設備選用部件多結構 拆換實驗控制模塊方便快捷，如需擴展功能或開上新實驗，僅需加上實驗掛箱就可以，絕不取代。
2、多口接線法 PLC服務器與實驗掛箱之間的連接就可以選用鎖緊緊接著接電源單線鐵路分步驟聯接，以提升手腦并用水平，相互了解PLC的結構與功能，也可根據接線頭一次性聯接，以提升實驗連接速度，與單一聯接法相比較具備肯定優勢。
3、實驗目標整體形象真實，貼近工業生產現場實踐應用，根據本實驗裝置練習，學生們很快就可以融入現場工作中。
4、選用三菱FX系列產品可編控制器，功能齊全，使用性能，選用模塊化，組成靈便。
5、組態軟件棒圖課堂教學 選用MCGS工控設備組態，全部實驗早已編寫出生動具體、炫酷強、課堂教學比較好的組態軟件棒圖，開展實驗實時跟蹤課堂教學。
二、PLC可編控制系統軟件、微機插口及微機運用綜合性實驗設備組成
1、PLC可編控制器實驗臺：給予三相電源，可調電源及安全防護裝置
2、PLC可編控制器實驗設備(掛箱規格型號：40×24×6 cm3)：
（1）PLC001 交通指示燈PLC自動控制實驗掛箱
（2）PLC002 攪拌裝置的PLC自動控制實驗掛箱
（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）PLC004 四層電梯設備PLC自動控制實驗掛箱（實物）
（5）PLC005 加工中心刀具庫挑選控制實驗掛箱（實物）
（6）PLC006 造型藝術彩燈造型的PLC控制實驗掛箱
（7）PLC007 電機的自動控制實驗掛箱（實物）
（8）PLC008 伺服電機的PLC控制實驗掛箱（實物）
（9）PLC009 仿真模擬電視發射塔實驗掛箱
（10）PLC010 自動送料裝車系統實驗掛箱
（11）PLC011 自動售賣機實驗掛箱
（12）PLC012 全自動成形系統軟件實驗掛箱
（13）PLC013 冷卻塔自動供水系統實驗掛箱
（14）PLC014 電子郵件物流分揀系統實驗掛箱
（15）PLC015 全自動洗衣機系統軟件實驗掛箱
（16）PLC016 電鍍工藝系統軟件實驗掛箱
（17）PLC017 電磁閥控制實驗掛箱（一）
（18）三相鼠籠式電機 380V Y /△接線方法
（19）基本實驗掛箱
3、PLC可編控制器實際操作桌
4、程序編寫系統軟件
5、仿真教學手機軟件
6、工控設備組態
7、PLC可編控制器（插口早已拉到控制面板）及連接通信電纜線。
8、微機插口與應用一部分：
（1）微機插口一部分：一塊PCI總線內存卡、8279電腦鍵盤、六位數碼科技表明連接電纜。還設置了I/O詳細地址譯碼器電源電路8255、8253、ADC0809、DAC0832等；
（2）微機運用一部分：配有聲傳感器、電磁閥及音響喇叭、直流無刷電機、步進電機驅動控制電源電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成化電源插座，邏輯電平開關、LED表明、數字時鐘（1MHZ、2MHZ）、方波信號。
9、計算機或手執開發板（客戶備用或網上代購）
三、PLC可編控制系統軟件、微機插口及微機運用綜合性實驗設備技術規格
1、鍵入開關電源：三相四線電源，鍵入時電源指示燈亮。
2、電源電壓：有走電型保護裝置、負載、短路保護裝置。
A．三相四線380V導出，由三只電流表標示電壓
B．～220V根據多功能插座導出
C． 24V/2A直流穩壓導出（數顯式）
D． 5V/1A直流穩壓導出（數顯式）
E．±12V/1A直流穩壓導出（依據設備要求來定）
3、PLC可編控制器：
知名品牌、型號規格：三菱FX1N--40mR（鍵入24點，導出16點），也可以選擇西門子系統、omron，價錢另議。
4、凈重：100Kg
5、尺寸：160×75×150 cm3
四、基本上實驗新項目
（1）、PLC可編控制器實驗系統軟件：
1．與、或、非邏輯功能實驗
2．計時器、電子計數器作用實驗
3．自動跳轉、支系作用實驗
4．移位寄存器實驗
5．數據處理方法作用實驗
6．求微分、位操作實驗
7．交通指示燈PLC自動控制實驗
8．攪拌裝置的PLC自動控制實驗
9．LED數碼科技官表明PLC自動控制實驗（實物）
10．四層電梯設備PLC自動控制實驗（實物）
11．加工中心刀具庫挑選控制實驗（實物）
12．造型藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 （實物）
14．伺服電機的PLC控制（實物）
15．仿真模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售賣機實驗
18．全自動成形實驗
19．冷卻塔全自動供電控制系統軟件實驗
20．電子郵件自動分揀實驗
21．全自動洗衣機控制系統模擬實驗
22．電鍍工藝全過程控制實驗
23．三相鼠籠式異步電機啟動和鎖緊PLC控制(實物)
24．三相鼠籠式異步電機連動正反轉PLC控制(實物)
25．三相鼠籠式異步電機帶延遲正反轉PLC控制(實物)
26．三相鼠籠式異步電機Y/△變換啟動PLC控制(實物)
27．MCGS組態軟件棒圖實驗課堂教學,運用已編寫好組態軟件棒圖,對之上一切實驗開展實時跟蹤課堂教學實驗
28．對于實驗新項目具體要求，學生們自主編寫組態軟件棒圖開展實驗。
（2）、微機插口及微機運用
A、微機插口實驗（微機基本原理課）
1、I/O詳細地址譯碼器實驗
2、簡易并行接口實驗
3、可編并行口實驗（一）（二）
4、串行通訊實驗（8251、8250）
5、A/D、D/A變換
6、可編計時器/電子計數器實驗
7、七段數碼科技表明實驗
8、終斷實驗和DMA通信實驗
B、挑戰性實驗及控制實驗（微機運用課）
1、競賽搶答器實驗
2、電子鋼琴實驗
3、交通信號燈控制實驗;
4、電磁閥控制實驗
5、伺服電機控制實驗
6、七段數碼科技表明實驗
7、集成電路測試實驗
8、8279電腦鍵盤、表明控制實驗
C、TTL集成電路芯片實驗（數字電路設計課）
1、與、或、非門等邏輯門實驗
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器原理實驗（RS、D、JK等）
4、集成化電子計數器及存儲器
5、數據選擇器和數據選擇器等
6、單穩態觸發器等波型實驗
