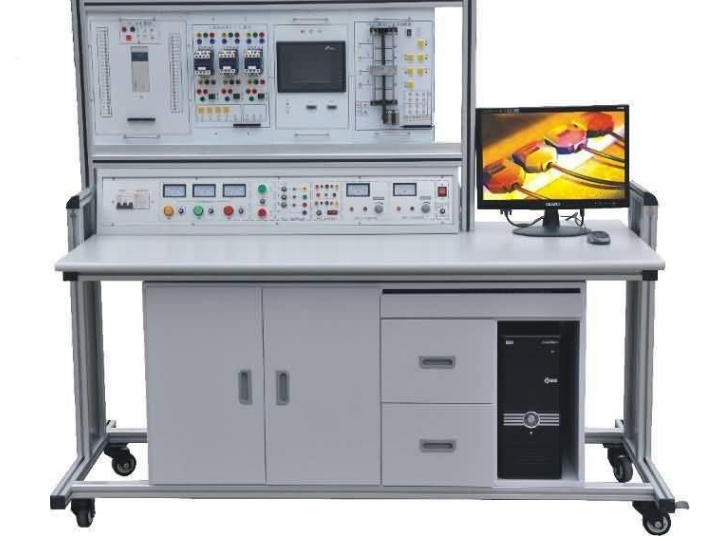

互聯網型PLC可編控制器、交流電機調速、電氣設備控制及微機插口與微機運用綜合性實驗設備
一、簡述
互聯網型PLC可編控制器、交流電機調速、電氣設備控制及微機插口與微機運用實訓臺是專門為現階段我國各校開設置的《可編控制器技術性》、《可編控制器及其應用》等科目實驗配套設施定制的，集可編程邏輯控制器、通訊模塊、模擬量輸入控制控制模塊、數控編程軟件、工控設備組態、仿真教學手機軟件、實驗掛箱（變頻調速器控制、觸摸顯示屏控制等）、實體相當于一體。在設備上，可直接地開展PLC的最基本命令訓練、好幾個PLC實踐應用的仿真模擬實驗及實體實驗，全部實驗都有組態軟件棒圖開展實時跟蹤。
二、特性：
1、設備選用部件式結構，拆換實驗控制模塊方便快捷，如果需要擴展功能或開上新實驗，僅需加上實驗控制模塊掛箱就可以，絕不取代。
2、雙端口接線法：PLC服務器與實驗控制模塊掛箱之間的連接就可以選用鎖緊緊接著接電源單線鐵路分步驟聯接，以提升實驗者手腦并用水平，相互了解PLC的結構和作用，也可根據接線頭一次性聯接，以提升實驗聯線速率，與其它生產廠家單一聯線法相比較具備絕對性優勢。
3、實驗目標形象逼真，貼近工業生產現場實踐應用，根據本裝置練習，學生們很快就可以融入現場工作中。
4、選用三菱FX1N-40mR可程序編程控制器，功能齊全、使用性能，選用模塊化，組成靈便，用戶可根據不一樣的需求構成不同類型的控制系統軟件。
5、組態軟件棒圖課堂教學，選用MCGS工控設備組態，全部實驗早已編寫出生動具體、炫酷強、課堂教學比較好的組態軟件棒圖，開展實驗實時跟蹤課堂教學。
6、實驗新項目齊備，含數字量、模擬量輸入、交流電機調速、觸摸顯示屏、網絡通信及電氣設備控制等。
7、PLC主機網上教學實驗：裝有RS485網絡通訊（也可以選擇CC-Link通訊，價錢另議），教師端計算機（域名）各自跟16臺PLC服務器（從站）開展立即通訊實驗（即開展1：N通訊），任一臺PLC服務器（域名）跟7臺PLC服務器（從站）開展立即通訊實驗（即開展N：N通訊）。
8、微機插口與應用一部分：
（1）微機插口一部分：一塊PCI總線內存卡、8279電腦鍵盤、六位數碼科技表明連接電纜。還設置了I/O詳細地址譯碼器電源電路8255、8253、ADC0809、DAC0832等；
（2）微機運用一部分：配有聲傳感器、電磁閥及音響喇叭、直流無刷電機、步進電機驅動控制電源電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成化電源插座，邏輯電平開關、LED表明、數字時鐘（1MHZ、2MHZ）、方波信號。
三、技術規格
1、鍵入開關電源：三相四線（～380V±10% 50Hz）
2、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%（25℃）
3、設備容積：300VA
4、凈重：160Kg
5、尺寸：160×75×150 cm3
四、設備組成
（一）交流電控制功能板
1、鍵入開關電源：三相四線電源，鍵入時電源指示燈亮。
2、電源電壓：有走電型保護裝置、負載、短路保護裝置。
A．三相四線380V導出，由三只電流表標示電壓
B．～220V根據多功能插座導出
C． 24V/2A可調電源導出（數顯式）
D． 5V/1A可調電源導出（數顯式）
E．±12V/1A可調電源導出（依據設備要求來定）
（二）控制屏：正臉大凹形槽內左右配有滑軌，實驗控制模塊小掛件在控制屏上部位可隨意交換。
（三）實驗桌：鋼結構形式
（四）JDS-01 PLC服務器實驗部件：
1、三菱FX1N--40mR-001 AC/DC/電磁閥，內嵌數字信號I/O（24路開關量鍵入，16路繼電器輸出）。
2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。
3、FX2N-485-BD通訊模塊，SC-09通訊程序編寫開關電源，選用RS485網絡通訊。
（五）JDS-02繼電器交流接觸器控制實驗掛箱（一）
給予直流接觸器、熱繼器各2只，仿真模擬電燈泡1只，控制按鍵3只。
（六）JDS-03繼電器交流接觸器控制實驗掛箱（二）
給予直流接觸器2只，時間控制器1只，能耗制動變電器、整流二極管、大功率電阻等。
（七）JDS-04 觸摸顯示屏實驗掛箱
裝有5.7英尺eview500 256色液晶觸摸屏，含有RS485串行通訊接口。
（八）JDS-05 變頻調速器實驗掛箱 采用三菱FR-S520
（九）環境溫度閉環控制控制掛箱
（十）A/D及D/A變換掛箱
（十一）PLC001 交通指示燈PLC全自動控制實驗掛箱
（十二）PLC002 攪拌裝置的PLC全自動控制實驗掛箱
（十三）PLC003 LED數碼管顯示PLC全自動控制實驗掛箱 （實體）
（十四）PLC004 四層電梯設備PLC全自動控制實驗掛箱 （實體）
（十五）PLC005 加工中心刀具庫挑選控制實驗掛箱（實體）
（十六）PLC006 造型藝術彩燈造型的PLC控制實驗掛箱
（十七）PLC007 電機的全自動控制實驗掛箱（實體）
（十八）PLC008 伺服電機的PLC控制實驗掛箱（實體）
（十九）PLC009 仿真模擬電視發射塔實驗掛箱
（二十）PLC010 自動送料裝車系統實驗掛箱
（二十一）PLC011 自動售賣機實驗掛箱
（二十二）PLC012 全自動成形系統軟件實驗掛箱
（二十三）PLC013 冷卻塔自動供水系統實驗掛箱
（二十四）PLC014 電子郵件物流分揀系統實驗掛箱
（二十五）PLC015 全自動洗衣機系統軟件實驗掛箱
（二十六）PLC016 電鍍工藝系統軟件實驗掛箱
（二十七）三相鼠籠和電機 380V Y /△接線方法 2臺
（二十八）基本實驗掛箱
五、實驗具體內容
1．與、或、非邏輯功能實驗
2．計時器、電子計數器作用實驗
3．自動跳轉、支系作用實驗
4．移位寄存器實驗
5．數據處理方法作用實驗
6．求微分、位操作實驗
7．A/D、D/A變換
8．交通指示燈PLC全自動控制實驗
9．攪拌裝置的PLC全自動控制實驗
10．LED數碼科技官表明PLC全自動控制實驗
11．四層電梯設備PLC全自動控制實驗
12．加工中心刀具庫挑選控制實驗
13．造型藝術彩燈造型的PLC控制實驗
14．電機的全自動控制實驗
15．伺服電機的PLC控制
16．仿真模擬電視發射塔實驗實驗
17．自動送料裝車系統控制實驗
18．自動售賣機實驗
19．全自動成形實驗
20．冷卻塔全自動供電控制系統軟件實驗
21．電子郵件自動分揀實驗
22．全自動洗衣機控制系統模擬實驗
23．電鍍工藝全過程控制實驗 24．觸摸顯示屏的最基本命令演試
25．觸摸顯示屏的LED數碼科技表明控制
26．觸摸顯示屏控制的三相鼠籠三相異步電機交流電機調速控制
27．變頻調速器作用基本參數與實際操作實驗
28．觸摸顯示屏溫度PID控制
29．三相異步電機的變頻式開環變速實驗
30．根據PLC通訊方式的變頻調速器開環變速
31．根據PLC通信方式的變頻調速器閉環控制變速
32．根據PLC模擬量輸入方法的變頻調速器閉環控制變速
33．三相鼠籠三相異步電機啟動控制
34．三相鼠籠三相異步電機具備鎖緊的反轉控制配電線路
35．三相鼠籠三相異步電機互鎖的正反轉控制
36．三相鼠籠三相異步電機帶延遲正反轉控制
37．三相鼠籠三相異步電機Y/△變換啟動控制
38．交流接觸器控制串電阻器啟動控制配電線路
39．延遲控制串電阻器降壓起動配電線路
40．C620數控車床電氣設備控制配電線路
41．MCGS組態軟件棒圖實驗課堂教學
42．運用已編好組態軟件棒圖，對之上一切實驗開展實時跟蹤課堂教學
實驗
43．對于實驗新項目具體要求，學生們自主編寫組態軟件棒圖開展實驗
六、微機插口及微機運用實驗具體內容：
A、微機插口實驗（微機基本原理課）
1、I/O詳細地址譯碼器實驗
2、簡易并行接口實驗
3、可編并行口實驗（一）（二）
4、串行通訊實驗（8251、8250）
5、A/D、D/A變換
6、可編計時器/電子計數器實驗
7、七段數碼科技表明實驗
8、終斷實驗和DMA通信實驗
B、挑戰性實驗及控制實驗（微機運用課）
1、競賽搶答器實驗
2、數據收錄機實驗
3、電子鋼琴實驗
4、交通信號燈控制實驗
5、電磁閥控制實驗
6、伺服電機控制實驗
7、七段數碼科技表明實驗
8、集成電路測試實驗
9、8279電腦鍵盤、表明控制實驗
C、TTL集成電路芯片實驗（數字電路設計課）
1、與、或、非門等邏輯門實驗
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器原理實驗（RS、D、JK等）
4、集成化電子計數器及存儲器
5、數據選擇器和數據選擇器等
6、單穩態觸發器等波型實驗
