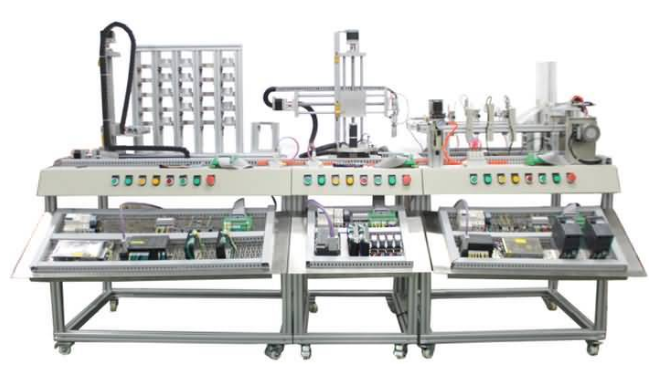

智慧物流倉儲自動化試驗系統
智慧物流倉儲自動化試驗系統應該是生產物流活動開展方案、機構、指引、融洽、控制和指導，使各種貨運物流活動完成融洽與相互配合。以工業工程專業知識要點為主要目標，與信息流廣告、貨運物流、現金流緊密結合，貫穿現代企業管理技術性、自動化控制、系統工程設計及現代科技。緊密聯系生產制造具體和職業需求的能力要求，依照高職教育教學與實訓規定研制的商品。適宜高等職業院校、職業技術學校的電力設備安裝與維護、機電技術應用、電氣運行與控制、電氣技術應用、電子電氣運用與維護、物流信息管理等相關與非機電類專業的《可編控制器技術性》、《傳感器及PLC控制技術性》、《PLC及其應用》的課堂教學和技能實訓。
智慧物流倉儲自動化試驗系統（鋁型材構造）、貨料通道傳輸帶、貨料出入口傳輸帶、物流機器人、備料設備、碼垛機、自動化立體倉庫、條碼識別系統[包括條碼打印機、條碼掃描槍、條碼識別手持終端機、一般PC機（客戶備用），貨運物流倉儲自動化實訓機器設備手機軟件部分插口程序流程等、PLC控制系統和網絡串行通訊接口等組件構成，系統均采用工業生產電子器件，數控機床模塊化設計綜合性系統，包括PLC（可以選用各種品牌PLC如：西門子系統、三菱、omron等）、變頻調速器、機械臂、快遞分揀實訓系統、輸送帶、各種各樣傳感器（電容式傳感器、電容傳感器傳感器、色值傳感器、秤重傳感器及普遍光學傳感器等）、條碼識別服務平臺、汽缸、為滾珠絲杠、伺服電機及驅動、直流減速電機及產品等，全部傳感器、執行機構、控制器插口開放。
一、設備特性
1.本系統由開料設備、輸送帶、送料機、繼電器、汽缸、機械臂、備料設備、光學傳感器、色調傳感器等構成。選用工業生產電子器件，全部傳感器、執行機構、控制器插口開放，系統內部結構帶有網線端口可構成PLC互聯網，包括PLC、傳感器、交流電機調速、伺服電機、工業網絡、氣動式等新技術的綜合運用自動化技術實訓系統。
2.實訓時系統硬件配置布線一部分由學生去完成。具備操作失誤短路保護，保證在操作失誤前提下不容易毀壞元器件，供學員不斷練習。
3.中小型控制元件，讓整個系統的結構緊湊、造型設計別具一格、組合型模塊結構設計方案，有利于運輸及實訓室的幾臺合理布局。
4.傳感器種類豐富，有光學傳感器、電容器傳感器、色值傳感器、秤重傳感器等。
5.系統控制方法多元性，有部位控制、PLC控制、電子計算機控制、直流調速控制、交流電機調速控制等。
6.具備視頻監控系統系統，對整個工業生產當場進行全方位的監管及管理。
7.庫房的管理-條碼識別系統：對每一件物品開展編號，形成與實體一一對應的條形碼標記，便形成了物品管理的基本條件。在庫房的管理的進庫、倉庫揀貨、匯總、出入庫、檢修等各個環節，應用條形碼識別機器設備掃描條形碼，能夠及時準確地紀錄物件的運轉狀況，保證賬目信息與實體數據的統一。在發布、倉庫揀貨、匯總階段，可以用挪動數據采集器，完成對于該業務流程的方便快捷、迅速及準確的解決。
8.服務器：西門子系統S7-200
9.設備裝有2臺變頻調速器，推動交流電動機加、降速運作，對傳輸系統變速控制。
10.該裝置內設有互聯網串行通訊接口，構成PLC系統互聯網，并進行互聯網技術系統實訓。
二、性能指標：
1.鍵入開關電源：?jiǎn)蜗嚯娙€～220V±10% 50Hz
2.辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃)海拔高度＜4000m
3.設備容積：≤1000VA
4.整個設備規格：2400mm×560mm×1400mm
5.安全性保障措施：具備接地系統、漏電保護器作用，安全系數符合相關的國家標準規范。
三、智慧物流倉儲自動化試驗系統構成
1.實訓系統安裝平臺（鋁型材構造），站點部位可在互聯網上隨意調節。系統均采用工業生產電子器件，全部傳感器、執行機構、控制器插口開放，系統內部結構帶有網線端口可構成PLC互聯網，包括PLC、傳感器、交流電機調速、伺服電機、工業網絡、氣動式等新技術的綜合運用實訓系統。
2.貨料通道傳輸帶：主要是由拿貨鑒別系統、下料框、輸送帶、傳感器（電容式傳感器、電容傳感器傳感器、色值傳感器及普遍光學傳感器，進行貨品的識別、檢驗）、變頻調速器、產品工件等構成，電氣設備控制由PLC成功。
3.貨料出入口傳輸帶：輸送帶、傳感器（電容式傳感器、電容傳感器傳感器、光學傳感器、條碼識別平臺及，進行貨品的識別、檢驗）、變頻調速器、汽缸、產品工件等構成，電氣設備控制由PLC成功。
4.物流機器人：檢測單元檢測出商品分類信息網時，根據通信系統將檢驗結果輸送到該站，該站根據坐標式氣動式智能機器人將在生產流水線送的制成品送到全自動堆垛機，主要是由四可玩性搬運機械手構成，電氣設備控制由PLC成功。
5.備料設備：接受由機械臂運送來的物料，放置于料倉內，內附秤重傳感器及過重報案系統，精度等級為0～600g,意見反饋模擬量輸出為0～5V，能夠測算物體的重量，依據體積的尺寸可可能物料密度和原材料，在原材料超出檢測范圍時報警，以上作用由PLC成功。
6.碼垛機：將生產流水線送的達標制成品按檢驗站送的分類信息網，清晰地歸類到庫房不同類型的持倉中來。精準定位執行器包含豎軸和橫坐標均是滾珠絲杠傳動系統，傳動系統穩定，伺服電機及控制器控制。直流減速電機對產品完成進庫傳輸工作中，實現對工件歸類精確進庫，電氣設備控制由PLC成功。
7.自動化立體倉庫：主要是由1排5×5層立體貨架，各種各樣光學傳感器等構成。
8.條碼識別系統：一套單獨的根據rfid技術的庫房的管理系統，全部系統包含手機軟件一部分、硬件配置部分插口程序流程。系統一部分包含PC端硬件與軟件機器設備必須條碼打印機（客戶備用）、條碼掃描槍、條碼識別手持終端機、一般PC機（客戶備用）等。
9. PLC控制系統：設備裝有3臺西門子系統PLC。
四、智慧物流倉儲自動化試驗系統實訓新項目
PLC專業技能程序編寫實訓
1. PLC基本上命令編程練習
2. PLC高端命令編程練習
3. PLC控制伺服電機訓練
交流電機調速運用實訓
4.變頻調速器作用基本參數與實際操作
5.變頻器報警與保護功能
6.變頻調速器無極調速
7. PID交流電機調速控制
8. PLC控制變頻調速器兩段速變速
9. PLC控制變頻調速器開環變速
傳感器檢驗運用實訓
10.光學傳感器運用
11.電感器傳感器運用
12.電容器傳感器運用
13.色調傳感器運用
14.多種多樣傳感器組合綜合運用
綜合性作用運用實訓
15.機械設計基礎與齒輪傳動綜合運用
16.系統日常維護故障測試學習培訓
17.傳動帶傳送與傳感器檢驗運用
18.機械臂健身運動控制
19.單獨工作平臺控制
20.好幾個工作平臺聯網工作中
21.進行貨品的識別、檢驗、運送、快遞分揀、進庫、管理方法等過程
22.生產流水線控制系統
23.電子計算機監管系統
24.組態監管
