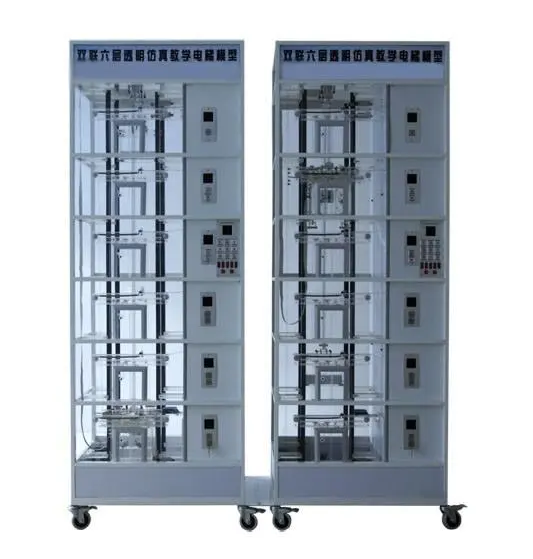

四層全透明仿真教學雙連電梯實體模型
一、概 述
全透明仿真教學雙連電梯實體模型要在公司制造的全透明仿真教學電梯實體模型的前提下，經二次科學研究開發出的。從外觀規格上來說，本身就是兩部每臺全透明仿真教學電梯實體模型；關鍵差別在程序編寫及實際上作用完成中不一樣，由兩部單梯的控制回路并接，開展邏輯控制，同用層站外推廣招喚按鍵，雙連電梯的運轉特征是選用附近的標準。（即假定一臺電梯的轎廂在四樓，另一臺在三樓，這時如一樓有招喚數據信號，則三樓的電梯回應招喚數據信號，四樓卻不回應）。
全透明仿真教學雙連電梯實體模型是依據比較常見的升降機構電梯構造，選用全透明有機材料做成，結構和實際電梯完全一致，且基本上具有了具體電梯的所有功能。
電梯的自動控制系統選用程序控制器(PLC)完成邏輯性智能控制系統，溝通交流交流電機調速(VVVF)推動，其硬件配置構的組成及功能和實際電梯完全一樣。具有自動平層、全自動開門閉店、正向回應轎廂里外呼梯數據信號、直駛、電梯安全運營維護及其電梯變向、慢上、停下、照明燈具、風機等服務。并且具有性能可靠、運行平穩、使用方便、能耗低和有利于課堂教學等優點。
電 氣部 分 機 房 部 分
1、主機房一部分：包含減速機、電梯限速器、制動電機；
2、控制箱一部分：總開關電源、控制電源、PLC程序控制器、變頻調速器、插線板等設施；
3、電梯井一部分：包含滑軌、對重裝置、緩沖器、電梯限速器鍍鋅鋼絲繩張緊裝置、極限值開關、平層感應器、隨身電纜線等；
4、廳門一部分：包含廳門、招喚按鍵廂、樓房顯示儀表等；
5、轎廂一部分：包含轎廂、安全鉗、導靴、全自動開門吊、平層設備、控制廂、轎廂內具體指導燈、轎廂照明燈具等。
二、電梯的基本功能
A.超速行駛安全防護系統軟件
當電梯發生意外時，轎廂超速行駛或快速下降（如鍍鋅鋼絲繩斷裂，轎頂滾輪擺脫，減速機齒輪齒條合失效，電動機降低轉速過高等因素）。這時候，電梯限速器便會緊急停車，根據安全性鋼纜及機械結構，推動安全鉗姿勢，使轎廂卡住滑軌上不會降落。
B.轎廂、對器重扭簧彈簧裝置
緩沖器是電梯極限值區域的保險裝置，當電梯因常見故障，導致轎廂或?qū)χ囟椎谆蝾^腦王者時（極限值開關維護無效），轎廂或?qū)χ嘏鲎才せ删彌_器，由緩沖器消化吸收電梯能量，從而使得轎廂或?qū)χ匕踩越邓僦钡浇K止。
C.門安全性觸板保護設備
在轎廂大門的邊緣上，配有活動的安全性觸板。當門在關掉環節中，安全性觸板與旅客或阻礙物相接觸的時候，積極與安全性觸板連接的聯桿，碰觸裝到轎廂門邊的軸體開關姿勢，使門再次打開，防止安全事故。
D.門吊扭矩安全防護裝置
門機帶一定的扭矩與此同時關掉轎廂門和廳門。若有物件或人夾在門里時，就增強了閉店扭矩，因此根據相接行程開關使轎廂門和廳門全自動再次打開，從而減少安全事故。
E、廳門全自動關閉設備
電梯層大門的開與關，是由裝到層門里的門刀頭來完成的。每一個層門都配有一把防盜鎖。層門關閉后，防盜鎖的機器鎖鉤齒合，這時電梯才可以運行運作。
F.終端設備極限值開關安全防護系統軟件
在電梯電梯井的高層及最底層配有終端設備極限值開關。當電梯因常見故障無法控制，轎廂產生頭腦王者或蹲底時，終端設備極限值開關姿勢，發送告警信息并斷開控制回路，使轎廂停止工作。
三、關鍵性能參數：
1、尺寸：長×寬×高900×600×2280mm*2
2、凈重：135kg
3、載貨量：5kg
4、控制方法：PLC控制（PLC規定：繼電器輸出；輸出等級最少56點；）
可以選用的PLC知名品牌：康佳、三菱）
5、變速方法：溝通交流交流電機調速
6、結構類型：四層站
7、減速機：傳動比15:1
變位系數1.5(行星減速器)
8、拖拽電動機：型號規格：JW524
工作電壓：AC220V 50Hz
輸出功率：0.18KW
轉速比：1400rpm
