六層透明電梯模型, 透明仿真教學電梯模型

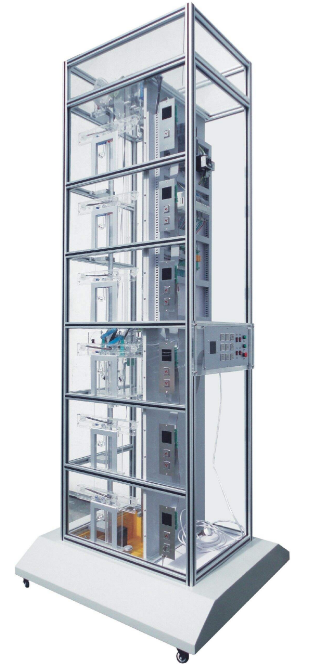

 六層全透明電梯實體模型

六層全透明仿真教學電梯實體模型就是為了相互配合公辦專科學校、技工學校、職業技術學校、勞動就業培訓核心、電梯檢修物業公司等相關電梯技術專業和工業自動化機械專業課程實驗演試，使更多人可以更好的了解電梯、應用電梯，塑造出更多的電梯專業性人才，融入電梯市場的發展必須，我司通過深入研究科學研究，精心設計的。

本六層全透明仿真教學電梯實體模型是依據比較常見的升降機構電梯構造，選用全透明有機材料做成，結構和實際電梯完全一致，且基本上具有了具體電梯的所有功能。為了方便課堂教學，電梯絕大多數構件都為選用全透明有機材料做成，促使電梯的內部構造一目了然；與此同時，電梯的運轉全過程，及其每一個動作都十分一目了然，且可以反復具體動手操作。使學生能夠很形象化、深入了解、把握電梯的構造以及姿勢基本原理，取得事半功倍的效果?？朔诉^去電梯教學中單一的基礎理論教學方法或者參觀考察具體電梯時所產生的不安全的，沒法充分了解其內部構造及運轉全過程等多重現實問題。

電梯的電氣控制系統采用程序控制器 (PLC) 完成邏輯性智能控制系統，溝通交流交流電機調速(VVVF) 推動，其硬件配置構的組成及功能和實際電梯完全一樣。 具有自動平層、全自動開門閉店、正向回應轎廂里外呼梯數據信號、直駛、電梯安全運營維護及其電梯變向、慢上、停下、照明燈具、風機等服務。并且具有性能可靠、運行平穩、使用方便、能耗低和有利于課堂教學等優點。

除此之外，全透明仿真教學電梯的硬件軟件全部采用開放式構造，學校也可以通過此套裝置進行二次開發科學研究。如：1. 群控系統電梯(統一調度幾臺集中化并列電梯)；2. 并接操縱電梯(2-3臺電梯的控制回路并接，開展邏輯控制，同用層站外推廣招喚按鍵)；3.集選操縱電梯；4. 信號控制電梯，這些。

二、電梯的結構特點：

1、主機房一部分：包含減速機、電梯限速器、制動電機；

2、控制箱一部分：總開關電源、控制電源、PLC程序控制器、變頻調速器、 插線板等設施；

3、電梯井一部分：包含滑軌、對重裝置、油壓緩沖器、電梯限速器鍍鋅鋼絲繩拉緊裝置、極限值開關、平層感應器、隨身電纜線等；

4、廳門一部分：包含廳門、招喚按鍵廂、樓房表明裝置等；

5、轎廂一部分：包含轎廂、安全鉗、導靴、全自動開門吊、平層裝置、控制廂、轎廂內具體指導燈、轎廂照明燈具等?！?/p>

三、電梯的基本功能

A. 超速行駛安全防護系統軟件

當電梯發生意外時，轎廂超速行駛或快速下降（如鍍鋅鋼絲繩斷裂，轎頂滾輪擺脫，減速機齒輪齒條合失效，電動機降低轉速過高等因素）。這時候，電梯限速器便會緊急停車，根據安全性鋼纜及機械結構，推動安全鉗姿勢，使轎廂卡住滑軌上不會降落。

B. 轎廂、對器重扭簧緩存裝置

油壓緩沖器是電梯極限值區域的安全性裝置，當電梯因常見故障，導致轎廂或?qū)χ囟椎谆蝾^腦王者時（極限值開關維護無效），轎廂或?qū)χ嘏鲎才せ捎蛪壕彌_器，由油壓緩沖器消化吸收電梯能量，從而使得轎廂或?qū)χ匕踩越邓僦钡浇K止。

C. 門安全觸板維護裝置

在轎廂大門的邊緣上，配有活動的安全觸板。當門在關掉環節中，安全觸板與旅客或阻礙物相接觸的時候，積極與安全觸板連接的聯桿，碰觸裝到轎廂門邊的軸體開關姿勢，使門再次打開，防止安全事故。

D. 上、低限位開關：

在電梯電梯井的布、下方部安裝此開關，而且安裝在下、下極限開關以內，起目的是為了維護較箱不超過此標準，假如超過限制位或低限位，則電動機自動停止，沒有在工作中，緊跟、下極限開關區別就在于此開關不容易斷電。

E、廳門全自動關閉裝置

電梯層大門的開與關，是由裝到層門里的門刀頭來完成的。每一個層門都配有一把防盜鎖。層門關閉后，防盜鎖的機器鎖鉤齒合，這時電梯才可以運行運作。

F層門連鎖加盟開關：

當所有層門都關閉時，電梯能夠調節，如有一層的層門開著，電梯即不可以運作。

G. 終端設備極限值開關安全防護系統軟件

在電梯電梯井的高層及最底層配有終端設備極限值開關。當電梯因常見故障無法控制，轎廂產生頭腦王者或蹲底時，終端設備極限值開關姿勢，發送告警信息并斷開控制回路，使轎廂停止工作。

四．技術規格

1、鍵入開關電源：?jiǎn)蜗嚯娙€220V±10% 50Hz

2、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m

3、裝置容積：＜1.5kVA

4、整個設備規格：700mm×700mm×2300mm

六層全透明仿真教學電梯配置清單(三菱)

編號名 稱單位數量備 注1電梯電梯井臺1 2三菱FX2N——64MR型程序控制器套1安裝在電氣控制板里3三菱FR-D720S-0.4型變頻調速器只1安裝在電氣控制板里4到層提醒警鈴個1安裝在電氣控制板里5曳引機電機臺1安裝在電梯架頂端6行星減速器（30:1）臺1安裝在電梯架頂端7聯軸器只1安裝在電梯架頂端8制動電機只1安裝在電梯架頂端9曳引輪只1安裝在電梯架頂部10驅動輪只2安裝在電梯架頂端11電梯限速器只1安裝在電梯架頂端12光電編碼器只1安裝在電梯架頂端13導軌條4安裝在電梯井上14對重裝置個1安裝在滑軌上15重一塊塊3輔助工具內16扭簧油壓緩沖器只2安裝在電梯基座泥潭17綱絲索根5安裝在電梯井中18電梯限速器鋼纜拉緊裝置（重塊）個1安裝在電梯基座上19超重裝置套1安裝在轎廂頂端20隨身電纜線條1安裝在電梯井中21稀土永磁傳感器只1安裝在電梯井中22樓房招喚盒塊6安裝在各樓外界23轎廂內控制盒塊1安裝在電梯基座外界24樓房顯示器個7安裝在各樓及基座外界25層門組織扇6安裝在各樓外界26轎廂只1安裝在滑軌上27安全鉗對2安裝在轎廂架底端28導靴只2安裝在轎廂架頂端29門吊裝置套1安裝在轎廂上30照明燈具只1安裝在轎廂一側31風機只1安裝在轎廂后背32電氣控制版塊1安裝在電梯架一側33報案聲控開關只1安裝在電氣控制板里34DC 12V開關電源版塊1安裝在電氣控制板里35直流接觸器只1安裝在電氣控制板里36走電斷路器只1安裝在電氣控制板里37布線版塊1安裝在電氣控制板里38極限值開關（上、下）只4安裝在電梯井上、下邊39內六角扳手（M2、M3、M5、M6）、只各1只工具包內40活扳手150mm把1工具包內41軸用擋圈鉗 6#只1工具包內42斜口鉗只1工具包內43十字螺絲刀Φ3、Φ6只2工具包內44一字螺絲刀Φ3、Φ6只2工具包內45502強力膠瓶1工具包內46常見螺絲枚多個工具包內47軸體開關只4只工具包內48純棉毛巾?xiàng)l1工具包內49三菱FX2N操作手冊冊1工具包內50變頻調速器操作手冊冊1工具包內51專用型通訊電纜MELSEC-PC＆FLEX-PC（ SC—09型）條1工具包內52三菱PLC數控編程軟件光盤（含有PLC控制參照程序流程）碟1工具包內53光電編碼器使用手冊冊1工具包內54課堂教學電梯使用手冊冊2工具包內
