機器人焊接工作站
1. 設備介紹：

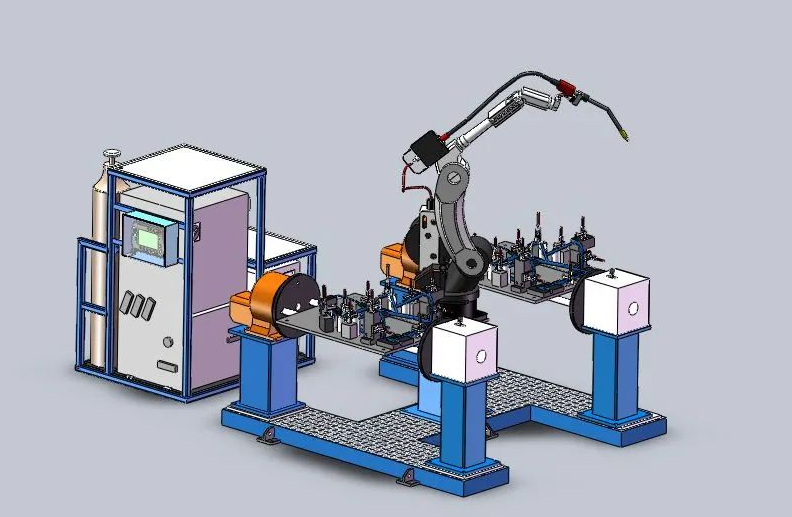

工業生產機器人焊接工作站（帶二軸變位機）主要包括焊接機器人、焊接系統軟件、變位機、清槍剪絲設備、機器設備基座、安全防護系統、自動控制系統、產品工件工裝夾具這些構成。可完成系統的構成、調節、二次開發等開展課堂教學和工程實施，并且也可以對不一樣產品工件開展焊接課堂教學和生產，與此同時可以根據焊接對象差異對工裝夾具進行二次開發或改善。
2. 機器設備構成：
編號名字型號規格/技術參數總數
1工業生產機器人本身
1、技術參數
1.1第6軸合理重量≥5kg
1.2軸重：6軸
1.3防水等級：≥IP40
1.4安裝方法：落地式
1.5重復精度：好于或是相當于0.05mm
1.6反復途徑精密度：0.13-0.46mm
1.7電源電壓：200-600V，50-60HZ
1.8環境監控系統
電子裝置工作溫度運行時：5℃至45℃
空氣濕度：最大95%
安全系數：雙運作控制回路檢驗，變向和安全配置電源電路;
1.9每一個軸工作范疇
1軸工作范疇 170°/-170°,較大運動速度130°/s
2軸工作范疇 150°/-90°，較大運動速度140°/s
3軸工作范疇 80°/-100°，較大運動速度140°/s
4軸工作范疇 155°/-155°,較大運動速度320°/s
5軸工作范疇 135°/-90°,較大運動速度380°/s
6軸工作范疇 200°/-200°,較大運動速度460°/s
2、機器人功能要求
2.1可能就機器人使用期限內，應用機器人線下手機軟件實時程序流程，IO,機器人3D動態性姿勢監管。
2.2遠程控制機器人系統軟件備份與還原作用
2.3全自動專用工具重量和負載檢驗設置作用
2.4根據VB的二次開發作用
2.5機器人全使用壽命維護保養全自動保障系統作用
2.6機器人軌跡即時調整作用
2.7內置可定義的IO程序編寫按鍵
2.8 3D即時舒服遙桿手動式電腦操作系統
2.9電池容量環境保護節約作用
2.10適用RAPID計算機語言標準，并直接解釋執行1套
2焊接開關電源奧太Pulse MIG-350RP焊接機技術參數
電源電壓/工作頻率 三相380V/50Hz，
額定值實際功率 14.4KVA，
額定值輸入電流 25A（Imax32A），
輸出電壓調節范圍 25-350A，
導出空載電壓 93V，
電壓調節范圍 14-40v，
高效率/功率因素 ≥89% / ≥0.87，
氣體壓力 15-20L/min，
應用焊絲直徑 Ф0.8、Ф1.0、Ф1.2Ф1.6，
變壓器阻燃等級 H，
適用devicenet通信能焊接不銹鋼板1套
3焊機TBi 焊機技術參數
散熱方式 風冷，
焊接電流量（CO2） 360A，
暫載率（10min） 60%，
焊絲直徑 Ф1.0-1.2mm，
焊接電流量（Mix） 325A，1套
4煙霧凈化器煙霧凈化器技術參數
電源電壓/工作頻率 220V/50Hz，
解決排風量 200（m3/h），
輸出功率 80w，
凈化率 99.97%，1套
5緩解壓力流量閥減壓流量閥技術參數
鍵入工作壓力 25Mpa，
進口的螺牙 G5/8，
調節范圍 0.1～1.25Mpa，
出入口螺牙 M16*1.5，
種類 雙極正功效式，
特性 帶36V電加熱器，1套
6清槍剪絲系統軟件 TC96焊機清理設備能增加氬弧焊機器人工作站正常運行時間;提升機器人工作站使用率，提高生產效率;改進焊接質量，減少維修成本（幾近于零）。工作基本原理一直到打剪絲位置后，自動控制系統送絲和剪絲姿勢。當焊機抵達清槍嘴位時，開關檢測出電焊鉗到位后，鎖住電焊鉗后，運用轉動刀頭對噴頭內部結構黏附的濺出進行清洗。
凈重 35kg，
開關電源 24 V DC，
氣動閥門插口 1/4 inch. Min. 6 bar，
焊條 較大可激光切割1,2/1,0 mm ，
TCP精密度 /- 0,16 mm，1套
7送絲機機器人專用型送絲機,額定值焊接電流量350A
可用焊條種類碳素鋼實芯/藥芯、不銹鋼板實芯/藥芯
可用焊絲直徑范疇0.8mm～1.2mm
可用送絲速度范疇10r～166r m/min
機器人專用型焊機,額定值工作電流量350A（CO2）、300A（混合氣M21）1套
8電孤安全防護選用鋁合金型材與有機玻璃板構造，選用一塊400mm*700mm*10mm,二塊300mm*500mm*10mm,顏色為灰黑色。2個安全防護組織提高汽缸，當焊接時安全防護網全自動提高。1套
9安全裝置孔洞尺寸10*5cm，片式規格2*1m，安全裝置尺寸4m*2m。1套
10變位機承載力250kg
二軸交流伺服電機
最大連續轉距350Nm
重復精度±0.05mm
裝有焊接夾具1套
11電機控制柜總體尺寸為600mm×1000mm×250mm（參照）
變位機操縱1套
12PLC西門子系統 CPU1214C/DC/DC/DC 100 KB 工作存儲芯片；24VDC 開關電源，板載 DI14 x 24VDC 漏型/源型，DQ10 x 24VDC 和 AI2；板載 6 個高速計數器和 4 路脈沖輸出；信號板拓展板載 I/O；高達 3 個可以進行串口通信的通訊模塊；高達 8 個適合于 I/O 拓展信號控制模塊；0.04ms/1000 條命令；PROFINET 插口用以程序編寫、HMI 及其 PLC 間通信1臺
13觸摸顯示屏MCGS TPC1262HiCortex-A8 CPU為基礎（cpu主頻600MHz），12.1英尺亮度對比TFT液晶顯示器（屏幕分辨率800×600），四線電阻式觸摸屏（屏幕分辨率4096×4096），適用以太網通訊1臺
14網絡交換機西門子系統交換機，4端口號 6GK7 277-1AA10-0AA01 臺
15工業生產機器人模擬仿真軟件與工業機器人配套模擬仿真軟件，可以實現離線編程，便捷課堂教學。1 套
16安全光柵型號規格：JJY-DP8-31 長短700mm,紅外對射檢驗間距3m
17按鍵、顯示燈有運行、變向、復位開關，工作警報燈三種顏色；都是采用德力西知名品牌
18電氣設備全部電源線、電源電纜燈
19任意材料指南、使用說明、視頻教學等
20配套設施專用工具機械設備焊接工具、電氣設備安裝工具進口的電弧焊接防護眼鏡10副
21當場工作現場安裝、工業生產機器人專業能力教師研修（5天）
22當場電氣設備要求
1）當場要求給予三相400V( 10%,-15%),50Hz，24KVA的開關電源，供設備和機器人控電控柜應用，開關電源聯接部位于每一臺控制箱的附近近點，另需配備電流量為50A的安全性短路器保護設備。
2）機器人需要壓縮氣體插口部位坐落于機器人本身旁。
3）壓縮氣體的需求：壓縮氣體，0.6～0.7MPa；空氣指數，3級DIN ISO 8673-1；煙塵孔徑，＜0.005mm；煙塵成分，5mg/m3；油漬成分，＜1mg/m3；漏點，-20度。
23技術參數交流電：三相 AC 380 V±10% 50Hz；
環境溫度：-10～50℃；空氣相對濕度：≤90％無水滴凝固；
尺寸（含護欄）：長×寬×高=（4000×4000×2000）mm(參照)；整個設備功能損耗：≤23.0kVA安全性保障措施：具備接地系統、漏電保護器、斷電保護功能，安全系數符合相關 的國家行業標準。
24電腦處理器i5之上，運行內存4GM之上，想到原裝機1臺
