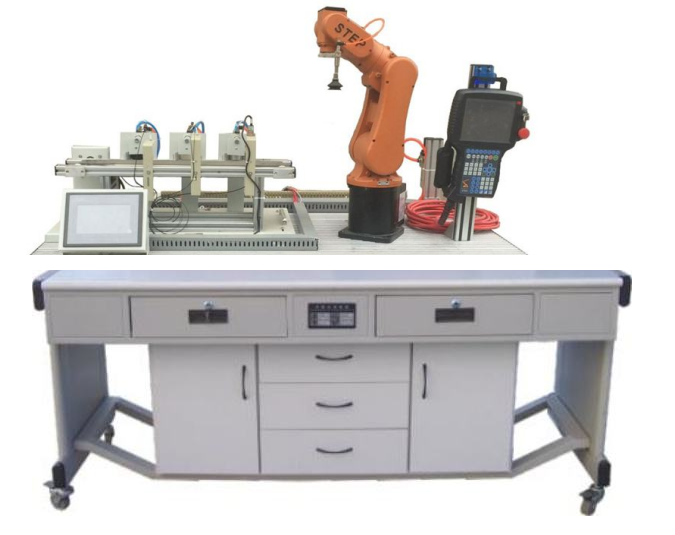

智能機器人光機電一體化分揀實訓系統

一、 智能機器人光學一體化實訓裝置簡述

智能機器人光機電一體化分揀實訓裝置是為了快速的融入各行各業的發展趨勢，可在最小的學時內高質量進行信息多、理論與實踐相結合結合性強、技術性覆蓋面廣的機電一體化教學內容。合乎各校的實驗教學要求。培育出大量能靈活運用及開發應用智能機器人、PLC、變頻器、觸摸顯示屏、傳感器檢測、氣動式執行控制、機械結構設計安裝調試等新技術的技術人才、技術人員、技術工程師、傳至各條戰線。

快速分揀實訓系統。下稱：快速分揀系統軟件。它完成了生產線設備傳感器檢驗、傳送解決、智能控制系統、和執行推動。它牽涉到自動化技術、機械技術、電子信息技術、電工電子技術、傳感器檢測技術、數字電子技術、信息內容轉換技術性、現代通信技術等機電一體化專業的前提理論知識和基本上機電工程能力要求。

該系統在鋁合金導軌式實訓臺上安裝有給料、機器人搬運、原材料分揀的三個基本工作機構模塊，構成一個最典型的自動化生產線的機械平臺。系統軟件組織使用了汽缸推動、變頻器變速推動、直流電機驅動。全面的控制方法使用了PLC及觸摸屏plc等新技術。選用控制模塊組成式設計，各工作單元是相對獨立的控制模塊，并使用了規范結構與零件柜控制模塊，有較強的交換性。

二、產品特性規定

1、快速分揀系統軟件機器人開發

具備6個可玩性，串連骨關節型工業機器人，最大的一個工作半徑為500mm，有效負載5kg，重復精度±0.02mm，機器人本體凈重28kg，第1軸工作范疇為 170°/-170°，較大運動速度370°/s，第2軸工作范疇為 110°/-110°，較大運動速度370°/s，第3軸工作范疇為 40°/-220°，較大運動速度430°/s，第4軸工作范疇為 185°/-185°，較大運動速度300°/s，第5軸工作范疇為 125°/-125°，較大運動速度460°/s，第6軸工作范疇為 360°/-360°，較大運動速度600°/s。工業機器人示教器及驅控一體機。

2、分揀系統軟件配置多么類型感應器

三、 性能參數

1、尺寸：1500（長）× 800（寬）× 1300（高） mm

2、凈重 / 凈重：112 Kg / 162 Kg

3、最大分揀速率：24次 / min

4、持續全自動分揀使用時間：24個小時持續分揀頻次：34000次/日

5、額定值工作電源： AC：220V 50 Hz 額定功率：1.2 Kw

6、額定值工作中標準氣壓：0.3-0.4 MPa

7、辦公環境：環境溫度-10℃～35℃空氣濕度≤85%(25℃)

8、PLC控制器型號規格：西門子系統S7-200 CPU 226 AC/DC/RELAY控制板（附程序編寫手機充電線和數控編程軟件）

9、標準配置變頻器：MM420 輸出功率：0.37Kw

10、觸摸顯示屏：MCGS 7” 7062

11、上海STEP知名品牌SD500型 工業機器人

12、三相減速電機：80YS25GY22 額定電流：3×220V 輸出功率：25W 傳動比：1：15

13、靜音空壓機：MB-550W- 9 額定電流：220V 輸出功率：550W 排量：110L/min 工作壓力：0.75MPa

14、標準配置感應器：電容傳感器貼近開關、電容式貼近開關、光電傳感器(放大儀)、帶磁開關、漫反射光紅外傳感器

15、配置機械臂組織硬件配置短路保護，避免系統控制不正確，導致設備破壞。

四、快速分揀實訓系統實訓課程

A、氣動控制閥的安裝與調試

（1）氣動式方位控制電路的安裝

（2）氣動式速率控制電路的安裝

（3）氣動式順序程序回路的安裝

（4）搬運機械手的安裝

（5）氣動控制閥供氣連接

（6）帶磁開關的部位調節

（7）氣動控制閥調試

（8）晃動控制電路的安裝

B、變頻器的安裝與調試

（1）變頻器與交流電流設備電路的連接

（2）變頻器面板的基本參數與實際操作

（3）變頻器控制面板操縱交流電機調速

（4）根據變頻器外界接線端子控制電機起停

C、機械設備的安裝與調試

（1）傳動系統平行度的變化

（2）帶式輸送機的安裝與調整

（3）工業機械手機器設備安裝與調試

（4）物品分揀機器的安裝與調試

（5）給料機器的安裝與調試

（6）自動化生產線機器設備安裝與調試

D、電氣控制系統電源的安裝與PLC編程

（1）電動機正反轉操縱電路的連接與程序編寫

（2）電動機調速操縱電路的連接與程序編寫

（3）皮帶輸送檢驗程序編寫

（4）氣動式次序姿勢操縱程序編寫

（5）搬運機械手操縱程序編寫

（6）機電一體化設備控制程序編寫

（7）自動化生產線操縱程序編寫

E、控制系統的安裝與調試

（1）多種多樣傳感器安裝與調試

（2）皮帶輸送檢測自動控制系統

（3）機械臂的自動控制系統

（4）機電一體化的自動控制系統

（5）PLC控制全面的安裝與調試

（6）自動化生產線的安裝與調試

F、觸摸顯示屏基本控制及設定

（1）觸摸顯示屏的布線與方法基本參數；

（2）根據觸摸屏plc方法的最基本命令程序編寫

（3）PLC、觸摸顯示屏與變頻器通訊操縱。

G、工業機器人實踐

工業機器人步態分析模塊應用

工業機器人基本上命令實際操作與地方點設定

工業機器人軟件應用

工業機器人工件追蹤爬取

工業機器人制成品拼裝與進庫
