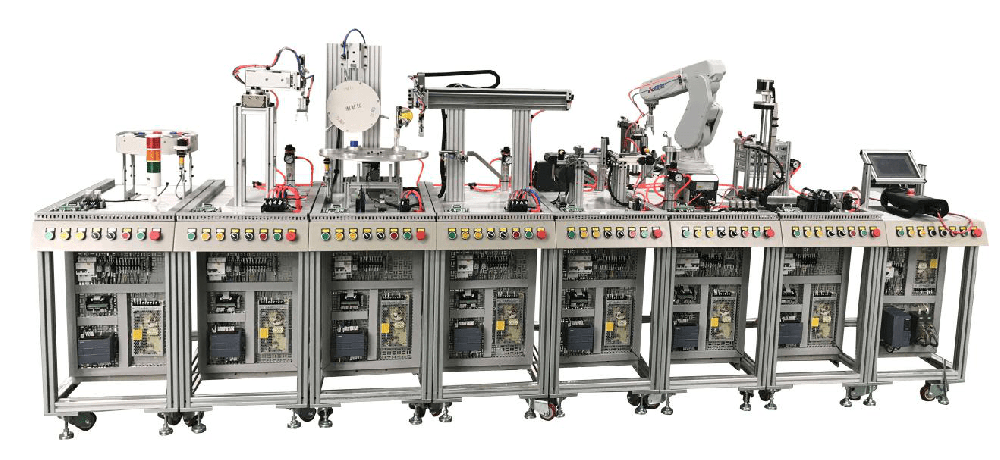

 智能機器人柔性自動化生產流水線實訓系統軟件（八站）

一、產品概述：

智能機器人柔性自動化生產流水線實訓系統軟件（八站）是一種機電一體化、自動化類商品，這是為高職院校、教育輔導機構等而研制出，它適宜機械設備制造及其自動化、機電一體化、電氣工程及自動化、控制技術、測控技術、計算機系統控制、機械自動化等相關專業的課堂教學和考核。它貼近工業化生產生產制造當場基本上雙對于實訓課堂教學展開了專門設計，加強了各種各樣控制與工程項目實踐技能。

智能機器人柔性自動化生產流水線實訓系統軟件（八站）包括了機電一體化專業里的氣動式、電機驅動器和控制、PLC、變頻調速器、觸摸顯示屏、感應器等幾種控制系統，適宜對口專業學生開展工程實踐、課題設計及初上職位的工程技術員開展培訓。

二、性能參數：

1、鍵入開關電源：?jiǎn)蜗嚯娙€AC220V ±10% 50Hz

2、辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%（25℃）海拔高度＜4000m

3、設備容積：＜1.5kVA

4、機器設備外觀規格：376cm×180cm×150cm

5、單站操作臺規格：860mm×470mm×1500mm

三、系統構成：

（一）送料檢測單元

由料倉、回轉工作臺、卸貨平臺、螺旋式導料組織、直流減速電機（10W/24V 5r/m）、光學開關、電氣設備安裝機等構成。關鍵進行將工件從傳送數據上料臺先后送至搬運工人位。

實訓具體內容：

1、第一站感應器實驗

2、第一站機械設備設備安裝調試實驗

3、電氣設備回路實驗（一）

4、PLC基本上命令學習與實踐應用實驗（一）

5、第一站送料程序控制實驗

6、第一站系統軟件故障檢測實驗

7、第一、二站連接網絡程序控制實驗（一）

（二）搬運站

由機械臂、橫臂、回轉工作臺、機械臂爪、旋轉氣缸等構成，關鍵實現對工件的運送。

實訓具體內容：

1、第二站氣動式回路學習培訓

2、第二站感應器實驗

3、第二站機械設備設備安裝調試實驗

4、電氣設備回路實驗（二）

5、PLC基本上命令學習與實踐應用實驗（二）

6、第二站運送程序控制實驗

7、第二站系統軟件故障檢測實驗

8、第二、一站連接網絡程序控制實驗（二）

（三）生產加工模塊

由旋轉工作架、平面圖推力球軸承、直流減速電機（10W/24V 5r/m）、數控刀片庫（3種數控刀片）、升降機構加工系統、生產加工部件、檢驗部件、紅外傳感器、回轉臺及時感應器、伺服電機、步進電機驅動器、電氣設備槽板等構成。關鍵進行原材料加工和深入的檢驗。工件在旋轉平臺中被檢測及生產加工。旋轉平臺由直流電機驅動。服務平臺定位由電磁閥回路進行，根據電感式傳感器檢測系統位置。工件在行業并行處理進行檢測及打孔加工。在開展鉆孔加工時，夾持實行件夾持工件。生產加工過的工件，根據電氣設備支系送至下一個工作平臺。

實訓具體內容：

1、第三站氣動元部件學習培訓

2、第三站感應器實驗

3、第三站機械設備設備安裝調試實驗

4、電氣設備回路實驗（三）

5、PLC基本上命令學習與實踐應用實驗（三）

6、第三站多軸操作臺程序控制實驗

7、第三站系統軟件故障檢測實驗

8、第三、五站連接網絡程序控制實驗（三）

（四）運送模塊

由機械臂、平行線旋轉機構、無桿氣缸、薄型氣缸、單桿汽缸、平行面氣夾、工業生產滑軌、電氣設備安裝機等構成，關鍵實現對工件的獲取及運送。獲取設備里的氣爪手把工件過去一站提到，并把工件依據前站的工件信息內容結論輸送到下一單元。本工作單元能夠與其它工作單元組成并界定其它的分類依據，工件能夠被立即傳輸?shù)较乱粋€(gè)工作單元。

實訓具體內容：

1、第四站氣動元部件和回路學習培訓

2、第四站感應器實驗

3、第四站機械設備設備安裝調試實驗（四）

4、電氣設備回路實驗（四）

5、PLC基本上命令學習與實踐應用實驗

6、第四站機械臂運送程序控制實驗

7、第四站系統軟件故障檢測實驗（四）

8、第四、五站連接網絡程序控制實驗（四）

（五）輸送帶站

由輸送皮帶、檢測中心、推料汽缸、快遞分揀料槽、交流電機、變頻調速器、同步帶、紅外傳感器、色標傳感器等構成，關鍵實現對工件的運輸及快遞分揀。

實訓具體內容：

1、第五站氣動元部件和回路學習培訓

2、第五站感應器實驗

3、第五站機械設備設備安裝調試實驗（五）

4、電氣設備回路實驗（五）

5、PLC基本上命令學習與實踐應用實驗

6、第五站工件傳輸程序控制實驗

7、第五站系統軟件故障檢測實驗（五）

8、第五、六站連接網絡程序控制實驗（五）

（六）組裝站

由料筒、控料組織、推料組織、旋轉氣缸、真空吸吊機、拐臂、電氣設備安裝機等構成，關鍵實現對兩個不同工件的布了解組裝。為系統軟件逐一給予雙色小工件。送料環節中，由雙作用氣缸從料斗中逐一發布小工件，然后，變換控制模塊里的真空吸吊機將工件吸起，變換模塊轉臂在轉動缸的推動下將工件挪動至下一個工作單元的傳送部位。

實訓具體內容：

1、第六站氣動元部件和回路學習培訓

2、第六站感應器實驗

3、第六站機械設備設備安裝調試實驗（六）

4、電氣設備回路實驗（六）

5、PLC基本上命令學習與實踐應用實驗

6、第六站工件組裝程序控制實驗

7、第六站系統軟件故障檢測實驗（六）

8、第六、七站連接網絡程序控制實驗（六）

（七）機器人安裝模塊

由智能機器人、控制板、氣爪等構成，關鍵實現對工件的運送，安裝。

實訓具體內容：

1、第七站氣動元部件和回路學習培訓

2、第七站機械設備設備安裝調試實驗

3、電氣設備回路實驗（七）

4、PLC基本上命令學習與實踐應用實驗（七）

5、第七站工件運送程序控制實驗

6、第七站系統軟件故障檢測實驗

7、第七、六站連接網絡程序控制實驗（七）

8、第七、八站連接網絡程序控制實驗（七）

9、工業機械手實訓

1）工業機械手步態分析模塊應用

2）工業機械手基本上命令實際操作與地方點設定

3）工業生產智能軟件應用

4）工業機械手工件的跟進爬取

5）工業機械手制成品拼裝

（八）分類單元

由伺服電機、步進電機驅動器、滾株滾珠絲桿、立體庫、推料汽缸、電感傳感器、繼電器、電氣設備安裝機等構成。關鍵實現對制成品工件歸類存放。

實訓具體內容：

1、第八站氣動元部件和回路學習培訓

2、第八站機械設備設備安裝調試實驗

3、電氣設備回路實驗（八）

4、PLC基本上命令學習與實踐應用實驗（八）

5、第八站工件歸類程序控制實驗

6、第八站系統軟件故障檢測實驗

7、第八、七站連接網絡程序控制實驗（八）

8、所有八站連接網絡程序控制實驗（八）

9、步進電機驅動操縱實驗

（九）觸摸顯示屏監控單元：

選用昆侖通態EPC7062TD ，7英尺 STN256色等構成，關鍵進行監控各子站的工作環境并融洽站點運作，進行工業控制網絡的集成化。系統總線選用RS485網絡通訊，使站點間的控制信息和心態數據信息可以即時互換。每站均配編程電纜一根。

（十）MCGS工業生產組態軟件電腦監控軟件：

當8個模塊全部進入連接網絡的狀態下，管理人員可以通過組態軟件監控機中各種組態按鍵便捷控制整個系統的運作、終止等。每個單元的工作環境及其工件材質、色調在監控視頻上都可以清楚的看到。

四、實訓新項目：

1、掌握傳感器的應用

2、觀查氣動元部件的應用

3、把握PLC控制技術性

模塊化柔性自動化生產流水線實訓系統軟件八個工作平臺分別都有一套PLC服務器，可以分為八個徹底單獨的工作平臺開展實訓，對其各模塊生產工藝流程和自動控制系統的構成了解后，根據PLC編程可完成：

1）系統軟件故障檢測

2）工件送料程序控制

3）工件運送程序控制

4）工件檢驗程序控制

5）工件運送組裝程序控制

6）工件組裝程序控制

7）工件歸類程序控制

8）多工作中工序程序控制

9）工作單元連接網絡程序控制

10）步進電機驅動操縱

11）機械臂運送操縱

12）成廢料快遞分揀操縱

13）交流電機調速操縱

14）傳輸帶控制等

4、自動控制系統設備安裝調試

5、機械結構設備安裝調試

6、電機驅動器調節

7、服務器維護和故障檢測技術性

8、工業機械手實訓

1）工業機械手步態分析模塊應用

2）工業機械手基本上命令實際操作與地方點設定

3）工業生產智能軟件應用

4）工業機械手工件的跟進爬取

5）工業機械手制成品拼裝
