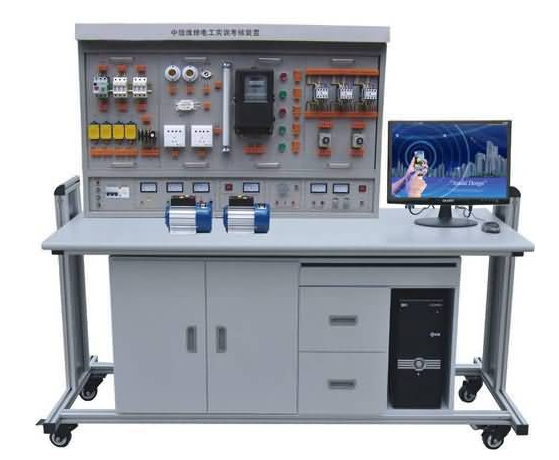

初級維修電工實訓考評設備
一、簡述
初級維修電工實訓考評設備采取國際性常見的模塊化，針對不同的實訓考核方案配備對應的實訓控制模塊，實訓便捷、空間布局合理、便于拓展更新，實訓內容包括電工儀表、電焊工接線加工工藝、電子線路、電焊工照明燈具配電設備、機電傳動控制、PLC強化訓練、觸電急救、防火安全等，合乎初、中級電工國家職業標準教、培、考到的規定，融入各職業技術學校、技術學校、中專職業學校、工作培訓及職業技能鑒定企業等部門的教學培訓、實訓考評、職業技能鑒定。
二、技術規格
1.輸出電壓：三相四線制380V±10% 50Hz
2.辦公環境：工作溫度范圍包括-5～＋40℃
3.設備容積：＜1KVA
4.安全防護：漏電動作電流≤30mA 過電流保護、斷路器維護
5.尺寸：1600mm×700mm×1450mm
三、初級維修電工實訓考評裝置標準配置及作用
本實訓臺主要是由實訓屏、實訓掛箱、實訓器械、實訓桌直到構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁合金面板，為實訓掛箱給予交流電、直流穩壓穩流電源，主要作用如下所示：
1、外界開關電源鍵入顯示燈亮（提示作業者外界開關電源已經與實訓臺接入）。
2、推上去三相走電開關，三相電源向?qū)嵱?xùn)掛箱等供電系統，三只450V電流表標示導出相電壓。
3、低電壓交流電：導出3V、6V、9V、12V、15V、18V、24V低電壓交流電。
4、給予～220V電源插座2只，為外圍設備給予工作中開關電源。
5、直流穩壓穩流電源：工作電壓0-30V持續可調式，內藏式電磁閥全自動換擋，單圈電阻器持續調整，輸出電壓2A，具備預置式過流保護維護作用。
（二）實訓掛箱及器械配置
1、SX-61維修電工掛箱（一）
2、SX-62維修電工掛箱（二）
3、SX-63維修電工掛箱（三）
4、SX-64維修電工掛箱（四）
5、SX-65維修電工掛箱（五）
6、PLC可編控制器實訓部件：給予三菱FX1N-24mR-001型服務器及各類轉換接口，SC-09編程電纜。
7、工控設備組態一套：
打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、數據比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。
8、PLC模擬仿真實訓手機軟件一套：
（1）根據PLASH虛擬器實時同步PLC的工作狀態
（2）能夠?qū)崿F(xiàn)PLC虛似接線，并且對接線開展不正確查驗
（3）PLC編程練習、PLC程序編程檢測等服務
（4）完成PLC運作仿真模擬，對不正確程序流程開展安全檢查
9、九孔全能實中板 2塊
10、電阻器、電阻器、電容器、二極管、三極管、晶閘管等器械一批。
11、三相鼠籠式異步電動機180W Y/△ 1臺
12、安全性配置消防滅火器 全室1臺
（三）實訓桌
鋁木結構建筑，桌面上為防火安全、防潮、耐磨損高密度纖維板，造型設計別具一格，經久耐用。
四、初級維修電工實訓考評設備實驗項目
（一）電拖一部分
1.三相電機自動運行控制
2.三相電機啟動控制
3.三相電機鎖緊運作控制
4.帶電流計的啟動與連續操作控制
5.帶智能電能表的兩個地方控制
6.單邊運作反接制動控制
7.時間控制器控制電機Y/△降血壓?jiǎn)?dòng)控制
8.操作臺全自動來回行程安排開關控制
（二）PLC綜合性實訓
1.PLC了解實訓（硬件軟件構造、系統構成、基本上命令訓練、接線、程序編寫免費下載等）
2.PLC模擬仿真實訓
3.PLC控制臺三相異步電動機正反轉控制
4.PLC控制臺三相異步電動機Y/△運行控制
5.PLC控制臺三相異步電動機降壓?jiǎn)?dòng)控制
6.PLC控制臺三相異步電動機能耗制動控制
7.PLC控制臺三相異步電動機鎖緊運作控制
（三）室內采光配電設備
1.電源插座和一個開關控制一盞燈
2.日日光燈線路接線
3.語音控制開關控制日光燈電源的接線方法
4.單相電表立即接線電源電路
5.配電板安裝
6.兩個地方控制一盞燈的接線方法
（四）電子信息技術強化訓練
1.單相電橋式整流
2.串連可調穩壓電源電源電路
3.可控硅檢測電源電路
4.可控硅可控性整流器
5.電子器件門鈴電路
6.電子報警器電源電路
7.光控開關道路路燈全自動開關電源電路
8.電子器件催眠器電源電路
（五）安全性搶救演試
（六）消防技能的認知與把握（老師演試）
