環保型PCB制板工藝系統，電子技能及生產工藝實訓設備

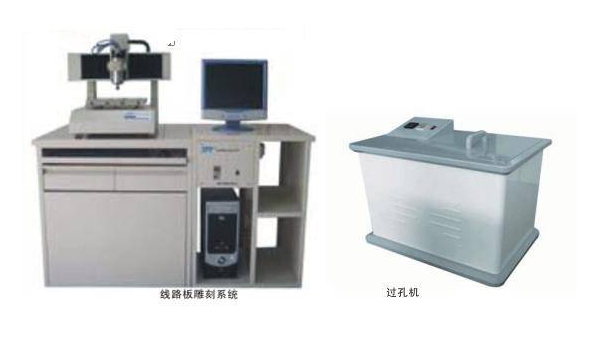

節能型PCB制板加工工藝系統

一、系統特性

節能型PCB制板加工工藝系統是PCB設計及認證設計方案迅速制板的開發神器，PC操縱進行自動式鉆孔取代人工控制；PCB雕刻、部分雕刻、鉆鉆孔、激光切割一次進行，雕刻制板克服了有機化學破壞環境的優勢，降低了應用熱轉印紙、感光紙等工序的煩惱；采用USB接口通訊，速度快，手機軟件使用方便。

二、雕刻機結構與性能參數

傳動裝置XYZ均采用直線滑軌，滾輪力矩設備，確保滾輪無空隙；設備整體構造采用鑄造鐵件，整體銑平，滑軌支承面整齊、平穩；XYZ軸均采用德國進口滾珠絲杠，健身運動穩定，雕刻精確度高、整體振動小。

強悍的軟件開發作用，根據PROTEL繪制圖形后轉化成Gerber文件導入雕刻機軟件系統，該系統具備起點設置、回到起點、雙面線路板定位孔沖定、配電線路防護、鏤空雕花、隔邊、中斷點續刀、部分雕刻及鉆孔鑒別直徑尺寸及挑選數控刀片、麻花鉆等鑒別作用。

三、關鍵性能參數：

規格技術參數SG-3020

鉆孔深層0.02～3mm

較大工作中總面積320mm×320mm

鉆孔直徑≥0.4mm

生產加工面數單/兩面鉆孔速率100 孔/min

驅動形式伺服電機

直線滑軌工業型線型方導軌

伺服電機60000rpm變頻電動機

驅動方式滾珠絲杠

較大移速4.8m/min

控制方法ARM

最少線距4mil（0.1016mm）

通訊方式RS-232/USB

最少線距6mil（0.1524mm）

安全系數硬件配置定位維護，超限額自動開關

屏幕分辨率0.003125mm

防塵套標準配置
