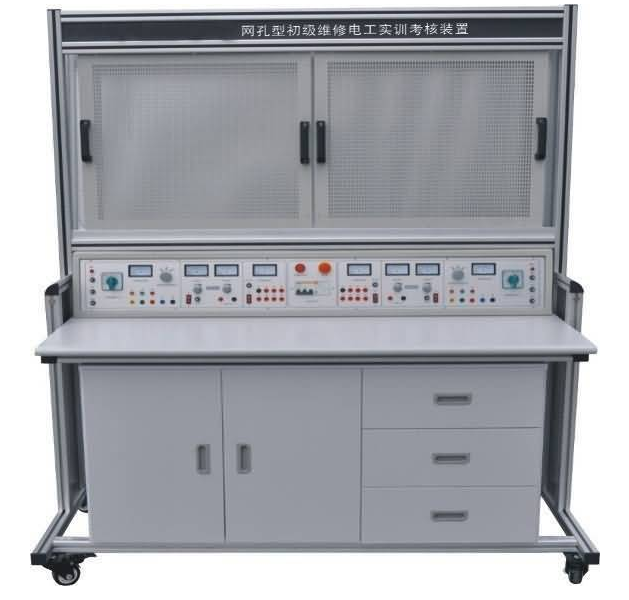

網眼型初中級維修電工實訓考評設備
一、簡述
網眼型初中級維修電工實訓考評設備主要是由實訓桌、網孔板、實訓電子器件（也可以自買）構成。學生們依據實訓線路開展電子器件的合理配置，組裝、接線均由學生們自主進行，貼近工業生產當場。可以完成數控車床線路，電動機控制線路，照明燈具配電設備的模擬操作、設備安裝調試綜合實訓，練習學生們動手操作能力與實際操作專業技能。實訓新項目可以自行明確，依據所選擇的項目分析對應的電子器件。該設備也可以作為電焊工考工的考評機器設備。
二、網眼型初中級維修電工實訓考評設備特性
1、電氣設備控制線路電子器件都放在網孔板上，操作簡便、拆換方便快捷、易擴展功能或開上新的實訓新項目（購新電子器件就可以提升相對應實訓新項目）。
2、工作臺僅需三相四線的交流電就可以交付使用，占地總面積小、節省實訓用地、降低基礎設施投資、經濟收益明顯。
3、實訓臺配置2組互不相關的開關電源，互不干涉，既能兩個學生同步進行實訓。
4、配有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者安全性，電源電壓都有監控及過流保護等服務，應用可以信賴。
三、技術規格
1、鍵入開關電源：三相四線制～380V±10% 50Hz
2、環境溫度：-5℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、尺寸：1600mm×750mm×1690mm
四、實訓臺配備
1、公共性部有：配有工作電壓型走電和電流量型漏電保護器，外界開關電源鍵入有信號燈標示，配有急停按鈕，遇緊急狀況按按鈕斷開實訓臺總開關電源。
2、每一組給予相電壓380V或直流電壓220V二種開關電源，單相電電源插頭、相電壓鍵入指示表。
3、每一組給予3V、6V、9V、12V、18V、24V、36V低電壓交流電。
4、每一組給予一路恒流電源可調穩壓電源，工作電壓0-30V，峰值電流3A，內藏式電磁閥全自動換擋，單圈電阻器持續調整，有數字表標示電流強度值。
5、實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格，餐桌上下有抽屜柜，下邊有元器件儲存柜。
五、網眼型初中級維修電工實訓考評設備參照實訓新項目
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路接線練習
7．單相電表立即組裝接線
8．單相電表經電壓互感器組裝接線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的精確測量
12．三相異步電動機自動運行控制
13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉按鍵線路
19．雙向互鎖的三相異步電動機正反轉按鍵線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機串電阻器降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
