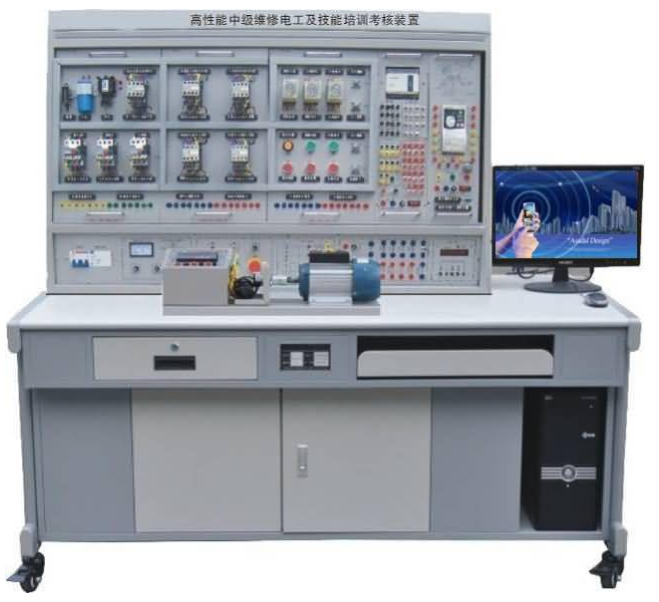

性能卓越初級維修電工及技術培訓考評實訓裝置
一、簡述:
性能卓越初級維修電工及技術培訓考評實訓裝置是依據勞動和社會保障部授予的"工人級別規范"和"職業資格培訓"的需求量身定做的，它適用《初中級維修電工》、《初級維修電工》和《高端維修電工》教材內容標準的電氣設備控制配電線路，根據設備使用的PLC可編控制器及變頻調速器及相關實踐模塊練習，快速上手教學要求的實踐應用技術以及專業技能，具備目的性、應用性、合理性和創新性，它能夠滿足技術員技術以及中、高端維修電工考評考試大綱的需求，是當下工作職業資格培訓單位、公辦?？茖W(xué)校、技工學校中、高端維修電工理論考試的機器設備。
二、性能卓越初級維修電工及技術培訓考評實訓裝置特性：
1.電氣設備控制配電線路電子器件都放在做為槽板的安裝板上，操作簡便、拆換方便快捷，有利于擴展功能或開上新實踐，實際操作視頻的挑選具備廣泛性和實用；
2.工作臺僅需三相四線的交流電，就可以交付使用；
3.技術培訓使用的控制配電線路和經獨特定制的小型電機,可仿真模擬工廠中各種電氣設備拖拽系統軟件, 并可以滿足維修電工安裝、調節、故障診斷及解決的技術標準；
4.設備配有工作電壓型電流量性漏電保護開關，可以確保作業者的生活安全性；
5.全部電子器件都能通過輸電線拉到接線端子排上，學生們布線時只需要在接線端子中進行布線，有益于維護電子器件；
6.根據線糟開展布線，開展加工工藝走線練習。
7.具備多媒體系統全智能試驗管理工具：常見故障設定、故障處理、主要參數設置、遠程控制啟動、到點關閉電源、全自動得分等服務。含通訊電纜。
三、技術規格：
1.輸出電壓：三相四線（或三相五線）～380V±10% 50Hz
2.辦公環境：環境溫度-10～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.5KVA
4.重 量：100Kg
5.尺寸：2080×70×1630mm3
6.漏電保護器動作電流：≤30mA；漏電保護器姿勢時長：≤0.1s。
四、性能卓越初級維修電工及技術培訓考評實訓裝置的標準配置及作用
（一）DW02 開關電源控制箱
主控芯片屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。
（二）主控芯片功能板配置網絡資源
1、主控芯片功能板
(1) 三相四線開關電源鍵入，經漏電保護開關后，通過總開關,由交流接觸器根據起、停按鍵來操作；
(2) 配有450V指南針交流電壓表三只，標示開關電源輸入三相工作電壓；
(3) 多媒體系統全智能試驗管理工具：
具備原創性、合理性、創新性。
1、選用專用型Cpu技術和配套工業生產控制技術性。
2、超清液晶顯示器，圖象與文本表明真正，漢語菜單欄操作面板，人機交互技術友善。
3、實際操作功能鍵形象化，使用方便便捷。
4、可以不用與電腦鏈接開展離線考評，學生和老師具有獨立頁面，老師通過登陸密碼進到老師頁面出卷，同學們在一般頁面解題。
5、任何一個學生機能做為老司機控制計算機設備，完成了并沒有電子計算機也可以集中化控制全部計算機設備
6、機器的考題可以根據標準進行編寫。
7、可設置該裝置隨意一處電源的電路故障狀況。
8、可調節常見故障設定點數量及種類。
9、機器的常見故障設定設備構成局域網絡后，根據主控芯片電子計算機控制每一臺機器的常見故障設定、故障處理、主要參數設置、遠程控制啟動、到點關閉電源、全自動得分等服務。
與互聯網型多媒體系統管理工具系統對接后能完成下列作用：
1、可以隨意控制每一個機器的學生們實際操作容許是否。
2、可任意編寫考題、考題存盤，隨意設定解題特惠時長。
3、可以對班集體學生成績開展統計分析，產生班集體考試成績表格。
4、可以設置系統軟件用戶名和密碼。
5、可以隨時放卷、判卷，能對學生測試情況及考試分?jǐn)?shù)開展統計分析，作用老師精確、全方位地關注學生對各個教學內容的學習情況。
6、多媒體功能：能夠同步更新播放視頻、演試?yán)蠋熍_(tái)專用型學習軟件、課件等，提升了學習培訓效率。能夠選裝特別制作輸出功率音箱，使語音解說更加順暢。從而實現了信息化教學與實踐考試的數字化、信息化管理實際意義。
7、老師臺選裝圖像采集設備，學生們在自己教學器材上能夠看見教師的真實操作流程，也可以調節觀察方式，影響了傳統受總數限定、受視角限定的教學模式。
2、交、直流穩壓電源
(1) 勵磁電源：直流電220V/0.5A，具備過流保護。
(2) 同步電機開關電源：直流電0～220V/2A持續可調穩壓電源一路，具備過流保護。
(3) 可調電源：±12V/0.5A雙路，＋5V/0.5A一路，具備短路故障軟截至自行恢復維護作用。
(4) 交流電：①、配有變電器一組，變電器原邊針對不同的布線能加220V，也能加380V交流電，蓋上開關后，變電器副邊就可以導出36V、110V、20V、20V、12V、6.3V的交流電流；②、配有單相電交流穩壓器一組，可獲得溝通交流0～250V可調式工作電壓；③、控制屏配有單相電三極220V電源插頭及三相四極380V電源插座。
3、交、直流電儀表盤
(1) 交流電壓表：0～500V帶鏡面玻璃交流電壓表一只，精密度1.0級。
(2) 交流電壓表：0～5A帶鏡面玻璃交流電流表一只，精密度1.0級，具備超測量范圍報案、標示、截?cái)嗫傞_關電源等服務。
(3) 輸出功率、功率因數表：由全智能、高精密A/D變換處理芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換作用控制方式。為了保證檢測范圍和檢測精密度，在硬、app上平均分八檔地區，全自動分辨、全自動換擋。功率測量精密度1.0級，工作電壓、電流量測量范圍分別是450V、5A，精確測量功率因素的時候還可自動分辨負荷特性（理性表明"L"，溶性表明"C"，純電阻無法顯示），可儲存15組數據信息，供及時查看。
(4) 直流電壓表：直流電數字電壓表1只，檢測范圍0～300V，三位過半數顯，輸入電阻為10MΩ，精密度0.5級。
(5) 直流電流表：直流電數字電流表1只，精度等級為0～5A，三位過半數顯，精密度0.5級，具備超測量范圍報案、標示、截?cái)嗫傞_關電源等服務。
（三）實踐桌
實踐桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板、構造牢固，造型設計別具一格。餐桌上下各具有2個抽屜柜（有鎖），還帶有木柜，各自可擺放小掛件和實踐物件。
五、實訓課程
1.三相異步電動機自動運行控制電源電路
2.三相異步電動機啟動控制電源電路
3.三相異步電動機鎖緊控制電源電路
4.三相異步電動機按鍵互鎖正反轉控制電源電路
5.三相異步電動機交流接觸器互鎖正反轉控制電源電路
6.三相異步電動機雙向互鎖正反轉控制電源電路
7.三相異步電動機操作臺全自動來回控制電源電路
8.兩部三相異步電動機順序啟動、次序停止控制電源電路
9.三相異步電動機的兩個地方控制電源電路
10.交流接觸器控制的Y-△控制
11.時間控制器控制的Y-△控制
12.三相異步電動機單邊運行反接制動控制電源電路
13.三相異步電動機無變電器半波整流單邊運行能耗制動控制電源電路
14.三相異步電動機有變電器全波整流單邊運行能耗制動控制電源電路
15.三相異步電動機正反轉運行能耗制動控制電源電路
16.單相電鼠籠式電動機電容運行控制電源電路
17.單速溝通交流異步電動機手動式調速控制電源電路
18.單速溝通交流異步電動機自動變速控制電源電路
19.斷電延時直流電能耗制動的Y-△運行控制電源電路
20. 三相異步電動機正反轉能耗制動控制配電線路
21. 三相異步電動機正反轉運行反接制動控制配電線路
22. C620型數控車床電氣設備控制配電線路
23. 電葫蘆電氣設備控制
24. Y3150數控滾齒機控制電源電路
25. 可編控制裝置的基本上命令實際操作
28.PLC控制十字路口交通信號燈的仿真模擬
35. PLC控制電子郵件自動分揀機仿真模擬控制的模擬
36. PLC控制軋鋼機仿真模擬控制的模擬
37. PLC控制自動成型機仿真模擬控制
38. PLC控制自動送料裝貨控制的仿真模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△運行控制
43.PLC控制的三相異步電動機降壓啟動控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻調速器作用基本參數與實際操作
46.變頻器報警與保障作用
47.兩段速率挑選交流電機調速
48.外界接線端子啟動控制
49.控制電動機正反轉健身運動控制
50.控制電動機使用時間實際操作
51.一瞬間斷電變頻器參數設置
52.外界工作電壓交流電機調速
53.外界電流量交流電機調速
54.三相異步電動機的變頻式開環變速
55. PLC控制變頻器調速
56. CA6140數控車床電氣設備控制電路單元常見問題檢查與清除（16個故障原因，全自動設故）。
57．X62W數控車床電氣設備控制電路單元常見問題檢查與清除（16個故障問題，全自動設故）
