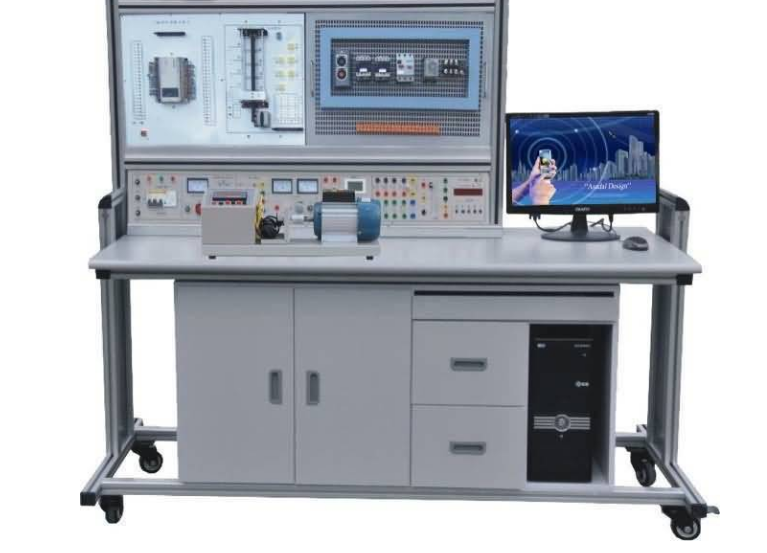

網眼型高端維修電工實訓考評設備
一、簡述
網眼型高端維修電工實訓考評設備主要是由實訓桌、網孔板、實訓電子器件（也可以自買）構成。學生們依據實訓線路開展電子器件的合理配置，組裝、接線均由學生們自主進行，貼近工業生產當場，可以完成電工基礎電源電路，電動機控制線路，照明燈具配電設備的模擬操作，PLC可編綜合運用線路，電子技術應用電源的綜合性實訓，通過一系列新項目實訓激發學生動手操作能力與實際操作專業技能。實訓新項目可以自行明確，依據所選擇的項目分析對應的電子器件。該設備也可以作為電焊工考工的考評機器設備。
二、特性
1、實訓選用網孔板與掛箱相結合的，實訓操作簡便、拆換方便快捷、易擴展功能或開上新的實訓新項目，悟性高，貼近工業生產當場。
2、綜合型強：可以完成電焊工、機電傳動控制、電氣設備控制、PLC綜合性控制、電子信息技術多門冰箱科目的能力提升。
3、工作臺僅需三相四線的交流電就可以交付使用，占地總面積小、節省實訓用地、降低基礎設施投資、經濟收益明顯。
4、配有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者安全性，電源電壓都有監控及過流保護作用。
5、380V溝通交流導出處配有單片機設計全過程控制的一套過流保護裝置，兩色、電線間立即短路過載電流超出預設值系統軟件即斷開總開關電源，保證機器設備的安全性。
6、實訓管理工具：平常做為數字時鐘功效，具備設置實訓時長、按時報案、關閉電源等服務，還能夠自動記錄因?yàn)榻泳€或操作不正確造成的走電報警總頻次，給學生實訓考評提供一個統一標準。
三、技術規格
1、鍵入開關電源：三相四線制～380V±10% 50Hz
2、環境溫度：-5℃～ 40℃，空氣濕度＜85%
3、設備容積：＜1.5KVA
4、尺寸：1600mm×750mm×1560mm
四、網眼型高端維修電工實訓考評設備標準配置及作用
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁合金面板，為實訓掛箱給予交流電、可調電源、直流電源、實訓元器件等，主要作用如下所示：
1、控制及交流電一部分
（1）給予三相固定不動380V交流電，兩色、電線間及立即短路負載由單片機設計全過程自動監測全自動維護。電流量型工作電壓型走電開關開啟后由運行和停止按鈕控制實訓臺工作中開關電源。具備報警和校準作用。
（2）給予～220V電源插座2只，為外界儀器設備給予工作中開關電源。
2、直流穩壓電源一部分
（1）給予0-30V持續可調式，直流電導出2A可調穩壓電源，內藏式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷。有數據電流電壓表標示。
（2）低電壓可調電源： 5V，±12V、 24V，具備過流保護作用。
（3）直流電源：一路0-500mA持續可調式直流電源，分2mA、20mA、500mA三檔，裝有數顯式直流電毫安表標示輸出電壓，具備導出開路、過流保護作用。
3、溝通交流低壓變壓器：380V 220V/6.3 26V 110V
4、4只5408二極管，用以能耗制動
5、三只75Ω/75W電阻器用以電機降壓啟動，一只10Ω/25W電阻器用以電機能耗制動。
6、試驗管理工具：用以設置試驗時長、按時報案、紀錄常見故障頻次，平?？梢宰鳛閿?shù)字時鐘應用。
（二）實訓掛箱
1、PLC服務器掛箱
配三菱FX1N-40mR服務器，集成化數字信號I/O（24路數字量輸入，16路數字信號導出），RS-422通訊口，SC-09通信編程電纜及連接輸出口、開關等。任意配備仿真教學手機軟件及工控設備組態。
（1）PLC模擬仿真實訓手機軟件一套
a．根據PLASH虛擬器實時同步PLC的工作狀態
b．能夠?qū)崿F(xiàn)PLC虛似接線，并且對接線開展不正確查驗
c．PLC編程練習、PLC程序編程檢測等服務
d．完成PLC運作仿真模擬，對不正確程序流程開展安全檢查
（2）工控設備組態一套
打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、課堂教學比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。
五、網眼型高端維修電工實訓考評設備實訓新項目
（一）電焊工一部分：
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路接線練習
7．單相電表立即組裝接線
8．單相電表經電壓互感器組裝接線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的精確測量
12．三相異步電動機自動運行控制
13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉按鍵線路
19．雙向互鎖的三相異步電動機正反轉按鍵線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機串電阻器降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
（二）電子器件專業技能實訓
1．設備安裝調試數據伺服電機線路
2．光控開關開關和報警電路
3．設計方案并設備安裝調試工作電壓上限和下限報警電路（自動式電冰箱保護裝置）
4．安裝及調節數字鐘電源電路
（三）PLC綜合性實訓新項目
（1）PLC專業技能實訓
1.PLC認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、接線、程序編寫免費下載等）
2.典型性電機控制實際操作實訓（啟動、鎖緊、正反轉、星三角接換運行等）
3.PLC模擬仿真實訓
（2）PLC仿真模擬控制運用實訓
4.數碼科技表明控制
5.智力搶答控制（優先、標值計算，具備音效作用）
6.天塔之星控制（閃動、發送、銀行流水型）
7.音樂噴泉廣場控制（具備音效作用）
8.十字路口交通信號燈控制
9.冷卻塔水位線控制
10.自動送料裝車系統控制
11.四節輸送帶控制
12.裝配流水線控制
13.各種液態混和設備控制
14.自動控制成形機控制
15自動洗衣機控制（具備音效作用）
16.電鍍生產線控制
17.自動控制軋鋼機控制
18.電子郵件自動分揀機控制
19.自動售賣機控制
20.機械臂控制
21.四層電梯轎廂控制（實體）
（3）PLC實體控制實訓
1.勻速直線運動部位鑒別、軌跡控制、精準定位控制
2.伺服電機健身運動控制
3.直流無刷電機控制
4.環境溫度PID控制（具備音效作用）
（4）PLC高技能實訓（設計方案、組裝、調節及維修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△運行控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620數控車床電氣設備控制線路
6.C6130數控車床電氣設備控制線路
7.電葫蘆電氣設備控制線路
（四）根據軟啟動器的電機拖動與控制實訓
1．變頻調速器作用基本參數與實際操作
2．變頻器報警與保障作用
3．兩段速率挑選交流電機調速
4．外界接線端子啟動控制
5．控制電機正反轉健身運動控制
6．控制電動機使用時間實際操作
7．一瞬間斷電變頻器參數設置
8．外界工作電壓交流電機調速
9．三相異步電動機的變頻式開環變速
（五）PLC、變頻調速器的電機拖動與控制實訓
1．根據PLC通訊方式得多段速挑選交流電機調速
2．根據PLC通訊方式的變頻調速器開環變速
3．根據PLC通訊方式的變頻調速器閉環控制變速
