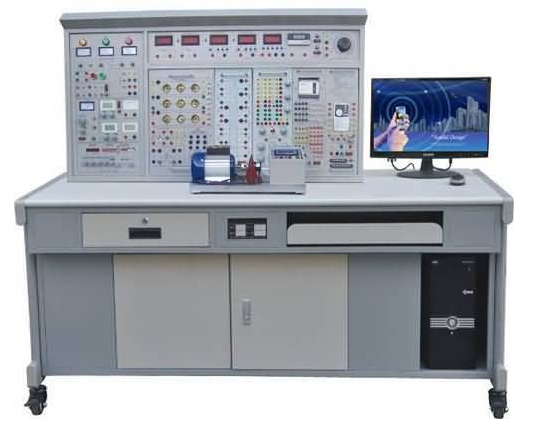

性能卓越電工電子電拖及自動化控制實訓與考評裝置
一、簡述：
性能卓越電工電子電拖及自動化控制實訓考評裝置是我司汲取國內國外同行業科學合理的實訓方式，優秀、科學合理的實訓方式再加以消化吸收、融合、提升而研制出對于高等學校、職業技術教育而開發出來的綜合型實訓考評裝置。其可用各種高職院校、中專學校、技工學校電焊工、電子器件、電拖、機電一體化、自動化技術等更專業的教學與從業本專業的專業技術人員實訓考評。裝置有機化學地融入了電焊工、電子器件、機電傳動控制、PLC、變頻調速器等實訓具體內容，配備幾塊可隨意搭配的實訓掛箱，完成了教學資源共享，一機多用；創造性把課程管理、教材內容、教學設計、實訓、驗證、考評融于一體，大大的節約實訓用地、降低管理者，經濟收益明顯，它是高等學校、中專學校、技術性、職業技術學校以及各類培訓鑒定組織新創建、改造實訓室的課堂教學實訓機器設備。
二、特性：
1、安全系數高：實訓屏上380V溝通交流輸出處配有單片機設計實時監控的一套過電流保護裝置，兩色、電線間立即短路負載，電流量超出預設值，系統軟件即報警并斷開總開關電源，保證設備運行。配備漏電保護器裝置，根據運行停止按鈕操縱實訓臺工作中開關電源。
2、檢測儀表精確度高，選用智能化、智能化系統方式，合乎當代精確測量發展前景。
3、綜合型強：使電焊工、電子器件、機電傳動控制、PLC、交流電機調速多門科目有機化學組成在一個實訓臺子上，能按工廠當場安全操作規程開展中小型建筑工程設計實訓。
4、實訓的深度廣度根據需求能作靈活多變的調節，裝置選用掛箱式結構，拆換方便快捷，同時可隨意搭配，針對不同的實訓規定，加上構件就可以拓展功能或開上新的實訓新項目。
5、實訓臺構造合理、性能優越、配套設施詳細，依據弱電安裝和弱電配備不同類型的實訓電極連接線及相關的電源插座，安全可靠、靠譜。
三、技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～ 40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜1.5KVA
4、凈重：220Kg
5、尺寸：1600mm×700mm×1500mm
四、實訓裝置標準配置及功能：
本實訓臺主要是由實訓屏、實訓掛箱、實訓桌直到構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁合金面板，為實訓掛箱給予交流電源、可調電源、直流電源、函數公式頻率計（包含頻率計）、測試儀表及實訓元器件等，實際功能如下所示：
1、操縱及交流電源一部分
（1）給予三相固定不動380V交流電源，兩色、電線間立即短路負載由單片機設計全過程自動監測全自動維護。電流量型工作電壓型走電開關開啟后由運行和停止按鈕操縱實訓臺工作中開關電源。具備報警和校準功能。
（2）給予單相電0～250V/2A持續可調式交流電源一路（配備一臺0.5KVA單相電交流穩壓器）。與此同時經整流器階段可獲得一組0-240V持續可調直流電源，有表標示輸出電壓值。
（3）給予～220V電源插座2只，為外圍設備給予工作中開關電源。
（4）配備實訓用250V/30W日光光管及支撐架一套。用以日日光燈線路連接等實訓。
2、直流穩壓電源一部分
（1）兩路恒流電源可調穩壓電源，二路輸出工作電壓均是0-30V，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護維護功能，輸出有0.5級數字電流表、電流表標示，工作電壓穩定性10-2，負荷穩定性10-2，紋波電壓5mv。
（2）低電壓可調電源： 5V， 24V、±12V，具備過流保護功能。
（3）直流電源：一路0-500mA持續可調式直流電源，分2mA、20mA、500mA三檔，裝有數顯式直流電毫安表標示輸出電流量，具備輸出開路、過流保護功能。
3、函數公式頻率計：
3.1波型：正弦波形、三角波、波形、脈沖波、鋸齒波、TTL波形。
3.2工作頻段：由0.1Hz到2MHz，分七個工作頻率檔級。
3.3正弦波形諧波失真；10-30Hz<30Hz-100KHz≤1%
3.4波形回應:最前沿/后沿≤100nS（開路）
3.5較大輸出力度(開路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直流偏置(開路)：±l0V
3.7輸出特性阻抗Z：ZO=50Ω±5Ω
3.8pwm占空比：單脈沖與鋸齒波升高、下降沿可持續轉變，范疇10%～90％。
3.9壓控震蕩(VCF)：加另加交流電壓0±5V發生變化時，相對應的工作頻率轉變超過l00:1。
3.10輸出損耗：20dB40dB60dB
4、工作頻率電子計數器：
4.1測頻范疇：lHz～l00MHz，六位數顯。
4.2水利閘門時長：0.01S、0.1S、1S、10S
4.3輸入電阻(AC藕合)：電阻器份量約500KΩ，并聯電容約100P。
5、全智能真有效值溝通交流數字電壓表
溝通交流數字電壓表1只，選用美國模擬器件企業生產制造的新式性能卓越RMS真有效值轉化器，配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。測量范圍：0-500V，工作頻段：10Hz-20Hz。擋位調節。測量精度為0.5級。具備文件存儲與查看功能。
6、全智能真有效值溝通交流數字電流表
溝通交流數字電流表1只，選用美國模擬器件企業生產制造的新式性能卓越RMS真有效值轉化器，配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。測量范圍：0-5A，工作頻段：10Hz-20Hz。測量精度為0.5級。具備數有文件存儲與查看功能。
7、直流電數顯電壓表一只，選用ICL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。具備全自動與手動式量程，測量范圍：0-300V。測量精度為0.5級。具備文件存儲與查看功能。具備超量程報案、標示等功能。
8、直流電數顯式毫安表一只，選用ICL企業性能卓越AD轉換器配上快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。具備全自動與手動式量程，測量范圍：0-2000mA。測量精度為0.5級。具備文件存儲與查看功能。具備超量程報案、標示等功能。
9、全智能輸出功率、功率因數表
由24位專用型DSP、16位高精密A/D轉化器跟高 MPU單元教學設計組成，根據鍵控、數顯式對話框完成人機對換功能操縱方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。輸出功率測量精度為0.1級，功率因素測量范圍0.3-1.0，電壓電流量程為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放觀測數據，供及時查看。
10、真有效值溝通交流數據毫伏表
可以對各種各樣繁雜波型的有效值開展精準測量，電壓測試范疇1mV～450V（有效值），檢測基本上精密度做到±1%，全自動換擋，三位半數顯，每檔都有超量程報警、標示功能。工作頻率測試范圍10Hz～600KHz，輸入電阻1MΩ，輸入電容≤30pF。
（二）實訓掛箱
1、DGJ-10 電路基礎實訓（一）
進行疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、焦耳定律等實訓；給予電阻器、電感器、電容器，進行R、L、C并聯諧振、一階、二階動態電路的探索、電壓源與電流源的等效變換、負荷得到至大功率的前提條件、電阻器的串、并接等實訓。
2、DGJ-11 電路基礎實訓（二）
給予電燈泡、穩壓極管、電阻器、電阻箱等，進行已經知道和不明電路元件伏安特性的測繪工程、電容器的充電放電等實訓。
3、DGJ-12 直流電路實訓（一）
給予電阻器、電感器、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），進行日日光燈功率因素提升實訓、RLC串連直流電路實訓、RLC并接直流電路實訓及其電感器、電容元件在整流電路和直流電路中的特點實訓。
4、DGJ-14 電路基礎實訓（三）
儀表盤量程拓展實訓（電流計、電流表量程的拓展）。
5、DGJ-15 電焊工綜合性專業技能實訓（一）
電流計、電流表和電壓表設計。
6、DGJ -16 電焊工綜合性專業技能實訓（二）
運放電路的應用實訓、報案短路保護設計以及運用實訓、電壓互感器的應用實訓、整流濾波電路設計與應用實訓、過電流保護設計以及運用實訓。
7、DGJ-17 鐵心變電器、互感器/電表實訓
鐵心變電器一只（50VA、36V/220V），原、副邊都設有熔斷絲及電流量電源插座，便捷檢測并且能夠靠譜維護避免變電器毀壞；互感線圈一組，2個空心線圈L1、L2裝到滑動架上，可調2個電磁線圈之間的距離，同時可將小電磁線圈放進大電磁線圈內，裝有大、小鐵棍各一根，電燈泡負荷九個只，電表一只，規格型號為220V、3/6A，其電源插頭、負荷線都已接進電表布線架的接線頭上，實訓便捷。
8、DZJ-20 電子信息技術實訓（一）
給予低電壓交流電（0V、6V、10V、14V抽頭各一路及核心抽頭17V雙路）、三極管、二極管、穩壓管塊、電阻器、單結晶體管、聲控開關等。實訓箱還裝有多管/負的反饋兩方面放大儀、射極跟隨器、RC串連選頻互聯網震蕩器、差動保護放大儀及低頻率OTL功率放大電路共五塊固定線路實訓板。可采取固定線路或分立元件靈便組成開展實訓。
9、DZJ-21 電子信息技術實訓（二）
給予四位十進制譯碼器顯示屏、8位邏輯性脈沖信號開關、8位脈沖信號指示儀、三態邏輯筆、單脈沖視頻信號（正、負導出一次單脈沖和次數為0.5Hz～300KHz持續可調式的記數單脈沖源各一路），配有一些高可靠圓腳集成電路芯片電源插座（9P、14P、16P、28P、40P多個只）。實訓箱還裝有多管/負的反饋二級放大儀、射極跟隨器、RC串連選頻互聯網震蕩器、差動保護放大儀及低頻率OTL功率放大電路共五塊固定線路實訓板。可采取固定線路或分立元件靈便組成開展實訓。
10、ZSY-04 繼電接觸控制（一）
斷路器5只、按鍵1只、變電器1只（380V/36 6.3）、變換開關1只、信號指示燈3只、逆變電路1只、能耗制動電阻器（510Ω/50W）3只、溝通交流接觸器1只、熱繼電器1只。
11、ZSY-05 繼電接觸控制（二）
溝通交流接觸器3只、通電延時時長繼電器1只、熱繼電器1只、控制按鍵3只。
12、ZSY-06 繼電接觸控制（三）
行程安排開關4只、倒順開關1只、熱繼電器1只。
