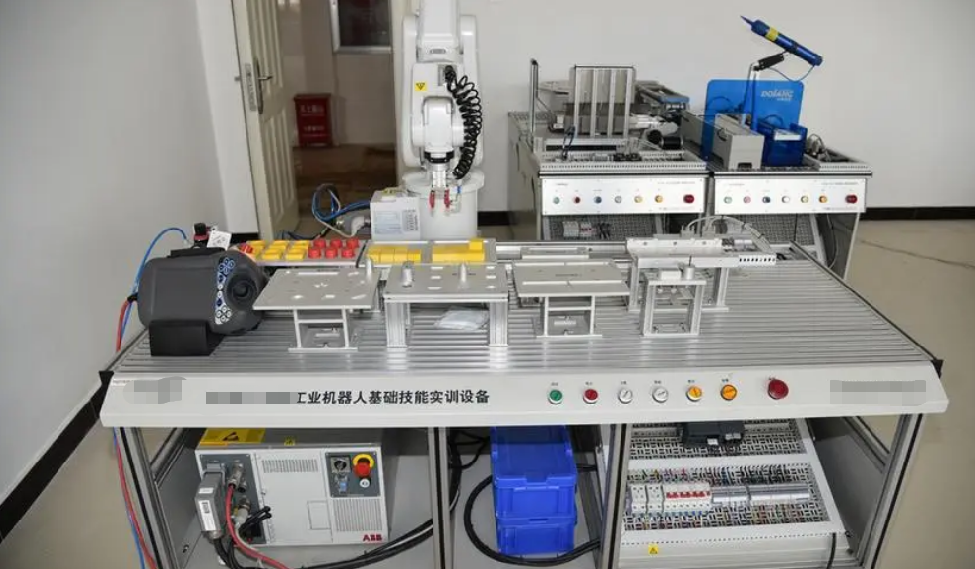

工業生產機器人基本運用實訓系統軟件
一、性能參數
1. 工作中開關電源：三相五線 380V±5% 50HZ
2. 安全防護：漏電保護器，過電流保護，過流保護
3. 最大功率：≤15KW
4. 工作溫度：-10～50℃
5. 相對溫度：≤85%
6. 尺寸不小于：L3500MM×W1000MM×H1600MM
二、商品配置信息
1、工業生產機器人基本運用實訓系統軟件達到學校的全國各地專業技能課堂教學要求及日常課堂教學要求。
2、6 軸操縱機械臂：凈重不得超過 25KG，最大載荷 3KG，工作范圍達 580MM，可以通過軟性（非剛性）自動化技術解決方法實行一系列工作，重復精度：0.01 MM，軸 1 轉動： 工作范圍 165°～ -165°，軸 2 胳膊 110°～ -110°，軸 3 胳膊 70°～ -90°，軸 4 手腕子 160°～ -160°，軸 5 彎折 120°～ -120°，軸 6 旋轉 400°～ -400°。機器人相對高度：700 MM，機器人基座規格：180×180 MM?？赡芫蜋C器人使用期限內，應用機器人線下手機軟件實時程序流程，IO，機器人 3D 動態性姿勢監管。遠程控制機器人系統軟件備份與還原功能，全自動專用工具凈重與負載檢驗設置功能，在示教器完成人機交互頁面的開發，同時提供根據 VB 和 C#的二次開發功能，機器人全使用壽命維護保養全自動維護保養監測系統功能，機器人軌跡即時調整功能，內置IO 自定可編按鍵，3D 即時舒服遙桿手動式電腦操作系統，電池容量環境保護節約功能，終生機器人系統軟件功能更新（高級用戶），適用 RAPID 計算機語言標準，并立即解釋執行，適用 ROBOTAPPS 的開發，機器人自動控制系統手機軟件務必根據 WINCE 服務平臺， 機器人自動控制系統正室固體存儲芯片容積不能低于 1G，也支持 USB 拓展為副存儲芯片，機器人自動控制系統必須支持運ROBOTWARE6.0 之上版本。
3、IRC5 機械臂控制箱：單相電 220V 供電系統，監控軟件 RAPID,緊湊，防水等級 IP20。
4、機器人示教器：凈重 1KG，五顏六色用戶界面觸摸顯示屏，操縱桿和緊急停止按鈕，左手和右手實際操作適用，USB 存儲芯片適用。
5、配套設施：RW 機器人電腦操作系統，機器人與變頻電纜 7 米，示教器與機器人電纜線 10 米，機器人電腦操作系統，路徑規劃手機軟件，主從關系通訊模塊，16 進 16 出數據輸出板。
6、實訓服務平臺由多種多樣功能控制模塊:必須要有基本操作與離線編程站；生產制造站；視覺檢測系統及條碼掃描站；智能裝配站；機器人移動應用平臺等構成，每一個服務平臺脫卸式，拼裝便捷。且機器設備整體尺寸：3500MM*1000MM*1600MM（尺寸）。
7、基本操作與離線編程站
機器人 TCP 校準功能、離線編程功能、步態分析功能、運送碼垛功能、光纖激光切割功能。機械設備快換：具備最少三套機械設備快換，其中還有汲取物料和激光切割物料功能，皮帶輸送線：選用單相交流電機推動，上邊組裝夠味井，能夠貯存棒料，棒料降低由2組汽缸更替操縱。圓柱體棒料：需鋁合金型材制，物料由左右兩個部分組成，用與仿真模擬光纖激光切割，將棒料分開，產生毛胚零件——活塞桿。軟性夾爪：可爬取繁雜不規則物體。機械設備快換：可運送凈重不小于 3KG。
8、生產制造站
機器人夾取產品工件，對產品開展打磨拋光、研磨拋光及其打磨拋光，從而使得毛胚活塞桿變成制成品。
9、視覺檢測系統及條碼掃描站
該站需鑒別圖案設計，檢測產品是不是詳細達標，不要讓商品變?yōu)槿裏o產品。分度盤：需選用四工序分度盤開展工序轉換，由步進電機驅動，CCD：視覺識別系統組織由識別攝像頭。標簽剝離機：自動式脫離,標識脫離部位可任意調節.有 0~999999 自動計數功能可選擇,可左右滑動,脫離速率能夠無極調節，標識長短：4-200MM，標識總寬：6-140MM，卷紙筒公稱直徑 ： 25MM 以 上 ， 標 簽 外 徑 ： 250MM 以 下 ， 凈 重 ： 4.5KG ， 尺 寸 ： 不 大 于210(L)*220(W)*215(H)MM。掃描槍：有線電視條碼掃描器，規格不得超過 60*168*74MM（尺寸）
10、智能裝配站
此站可以通過機械臂安裝零件，且完成有著物料存放庫房，和物料的交通線。11、工業生產機器人移動臺
機器人位于二根滑軌上，滑軌寬度分別是不小于 2160MM*20MM，由絲杠傳動，選用伺服驅動。機器人安裝板規格不小于 380MM*220MM*15MM（尺寸），鋁合金型材生產制造，需選用電泳原理鋁擠型制做。
12、程序控制器
西門子系統系列產品 PLC,內置 PROFINET 通信接口，搭載了四個 100 KHZ 高速脈沖輸出， 具備 150 KB 的同用工作中運行內存，4 MB 的集成化運載運行內存和 10 KB 的斷電維持運行內存。可擴展性 I/O 控制模塊，I/O 數量不得少于 180 點。
13、工業觸摸屏
7 寸，串口通信，USB 口，以太網口，觸摸顯示屏工業觸摸屏產品設計合乎工業生產自然環境。
14、氣動系統
空壓機開關電源 220V、最大功率 550W、排量 50L/MIN、排氣溫度 0.8MPA、儲氣瓶容積 23L、凈重 23KG。
15、電氣控制柜
用以組裝機器人控制板、PLC、變頻調速器及變速控制板等電氣設備構件，選用網孔板的構造，有利于元器件拆卸、電氣設備合理布局，增強了機器的實訓特性。根據航空公司電纜與鋁型材實訓桌相接，強電弱電分離出來，聯接可以信賴。
16、配套設施專用工具
PLC 通信光纜、觸摸顯示屏通信光纜、小一字螺絲刀、小十字螺絲刀、長柄螺絲起子、剪子、壓線鉗、電焊工鉗、斜口鉗、斜嘴鉗、40W 電鉻鐵、錫絲、測電筆、活動扳子、數字萬用表及書寫筆等。23 銅芯電纜、管型絕緣端子、熔斷絲、號碼管、接線端子排、電工膠帶、錫絲、螺帽、密封墊等多個。給予學生上課便捷。
17、★配套設施手機軟件
規定具備詳細試驗實訓設備 1：1 仿真平臺，能完成系統軟件虛似布線，拆卸，基本原理學習培訓，元器件拆卸，具備試驗控制模塊 1：1 模型設計，具備具體實體模型硬件配置基本原理模擬仿真功能。
