一、模電、數電理論考試實驗臺和實驗實際操作桌結構與作用：
1、實驗臺組成與特性：
1.1開關電源及主要參數：
1.1.1、鍵入開關電源：單相電三線鍵入
1.1.2、電源電壓：有內嵌式保險絲盒和三相走電開關二級保護作用。
A組：一臺0.5KA單相電0-250V導出。
B組：低電壓交流電流3-24V分七檔可調式，較大輸出電壓1.5A，電流計標示。
C組：低電壓可調電源，工作電壓5V，電流量0.5A，電流計標示。
D組：兩路恒流電源可調穩壓電源，二路電壓均是0-30V，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。導出峰值電流為1.5A，具備預置式過流保護維護作用，每一次導出有0.5級數字電流表、電流表標示，工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mv。
E組：單相交流電壓導出，由全能插座供客戶備用設備運行。
1.2函數公式頻率計:
1.2.1波型:正弦波形、三角波、波形、脈沖波、鋸齒波、TTL波形、矩形波.
1.2.2工作頻段:由0.1Hz到2MHz，分七個工作頻率檔級。
1.2.3正弦波形諧波失真:10-30Hz<30Hz-100KHz≤1%
1.2.4波形回應:最前沿/后沿≤100nS（開路）
1.2.5較大導出力度(開路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(開路)：±lOV
1.2.7輸出電阻Z：ZO=50Ω±5Ω
1.2.8pwm占空比:單脈沖與鋸齒波升高、下降沿可持續轉變，范疇10%～90％。
1.2.9壓控震蕩(VCF)：加另加交流電壓0±5V發生變化時，相對應的工作頻率轉變超過l00:1。
1.2.10導出損耗:20SK40SK60SK
1.3工作頻率電子計數器:
1.3.1測頻范疇:lHz～l00MHz。
1.3.2水利閘門時長:0.01S、0.1S、1S、10S
1.3.3輸入電阻(AC藕合)：電阻器份量約500KΩ，并聯電容約100P。
1.4一次單脈沖:每一次可導出一對正負極單脈沖。
1.5聲頻功率放大電路：鍵入聲頻 工作電壓不少于10mV，功率不低于1W，聲音可調式，里有音響喇叭，用以變大電路揚聲，也能作數據信號循跡。
1.6七段譯碼器：3組七段譯碼器及相匹配譯碼器表明數碼顯示管。
1.7外測交直流電源二用電流計:精密度0.5級,三位半數顯式表明，檢測范圍:0～1000mA
1.8外測交直流電源二用電流表:精密度0.5級,三位半數顯式表明，檢測范圍:0～99.9V。

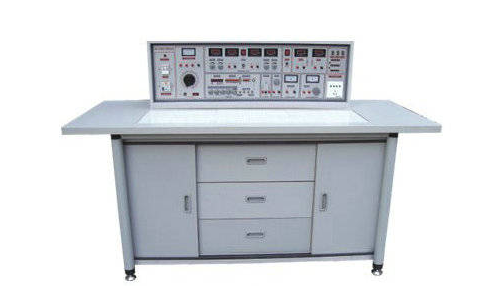

2、實驗實際操作桌:兩面木飾面板做成，不皺不掉色，規格:160×70×80cm，造型設計別具一格,正中間配有抽屜柜，儲放專用工具，上下二只儲存柜，用以貯存電子器件。
二、模電、數電實驗和技能實踐考評實驗室機械設備結構和配置（以二十四座為例子）
（一）實驗桌：學生們實驗桌12張，一桌二座，實驗桌尺寸為160×70×80cm。餐桌中間配備九孔電路插座，電路板注塑加工成的，表層布有九孔成一組彼此聯通插口，元件盒在基上隨意拼裝成實驗電路。元件盒盒體全透明形象化，內窗電阻器、電容器、電感器、二極管、三極管、場效管、晶閘管等元器件去完成基本原理實驗。內窗元器件一目了然，蓋子印著歷久彌新元件符號，線框清楚美觀大方。盒體與蓋子選用較科學合理的壓三合一構造，檢修、拆卸便捷。實訓課程由二十幾套特別制作實踐電路板相對應電子器件去完成。每一張實際操作桌裝有一粒套膠板，維護通用性電路板桌面上(如果需要在桌上擺放電機、電焊焊接等) 餐桌下邊是電子器件儲存柜，擺放實驗元器件、器械、設備等。
（二）、步態分析控制面板：1臺步態分析臺，各自操縱12臺學生們實驗臺開關電源，通用性電路板演試屏站在實驗臺子上，規格：160×70mm。用以解讀、演試。
（三）、實驗臺，共13臺，學生們實驗桌和步態分析臺子上各配置1臺。
三、模電、數電實驗和技能實踐考評實驗室機械設備實驗與實訓課程：
（一）實驗新項目
(1)仿真模擬一部分
1．二極管的正、反向特點
2．晶體三極管的鍵入、頻率特性
3．晶體三極管共射極多管放大儀
4．二級阻容耦合變大電路
5．負反饋對放大儀特性的危害
6．場效管放大儀
7．差動保護變大電路
8．運放電路指標值檢測
9．集成運放電路的最基本運用(多種多樣仿真模擬計算電路)
10．集成運放電路離散系統運用（多種多樣波形發生器）
11．變電器藕合推挽電路功率放大電路
12．0TL功率放大電路
13．集成功率放大電路
14．單相電橋式整流電路
15．串連型晶體三極管可調電源(設計方案性實驗)
16．集成可調電源
17．單結晶體管特點
18．單結晶體管開啟電路
19．可控硅簡易檢測
20．可控硅可控性整流器電路
運用以上20項實驗電子器件還可以進行下邊實驗新項目
1．工作電壓負反饋參考點電路
2．分壓式電流量負反饋參考點電路
3．用二極管穩定的工作點
4．共基極變大電路
5．共集電極變大電路
6．共源極基本上變大電路
7．場效管共漏級電路
8．場效管共柵壓電路
9．多管阻容變大電路
10．變電器藕合變大電路
11．甲類功率放大電路電路
12．串連電流量負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極變大電路
17．自舉電路射極導出電路
18．NPN一PNP直接耦合變大電路
19．用負反饋清除諧振電路
20．晶體三極管開關功效
21．變電器意見反饋式震蕩電路
22．電容器三點式震蕩電路
23．電感器三點式震蕩電路
24．差動保護變大電路的最基本方式
25．扇尾式差動保護變大電路
26．雙電源開關扇尾式差動保護變大電路
27．運放電路作為溝通交流占比變大
28．反向鍵入保障措施
29．同相位鍵入保障措施
30．開關電源正負極錯接的維護
31．RC高通芯片電路
32．運用三極管來保護器件
33．差動保護鍵入計算電路
34．迅速積分兌換電路
35．仿真模擬一階微分方程電路
36．仿真模擬二階微分方程電路
37．基本上對數運算電路
38．好用求微分電路
39．抵制數變大基本上電路
40．簡單過零較為電路
41．運用二級管做為限制檢驗力度挑選電路
42．低限力度挑選電路
43．RC無源網絡的低通濾波器電路
44．同相位鍵入一階低通濾波器電路
45．反向鍵入一階低通濾波器電路
46．簡單二階RC過濾電路
47．典型性二階RC數字功放低通濾波器電路
48．典型性二階高通芯片有源濾波器電路
49．基本上帶通濾波電路
50．典型性帶通濾波電路
51．距形波震蕩電路
52．總寬可調式的方形波發生器
53．幅頻可調式的鋸齒狀波發生器
54．單相電半波整流電路
55．單相電全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC過濾電路
59．基本上LC過濾電路
60．二倍壓整流器電路
61．三倍壓整流器電路
62．基本上穩壓管電路
63．基本上調整管穩壓管電路6
64．具備變大環節穩壓管電路
65．單相電半波可控硅整流
66．電子器件變壓電路
67．電子器件催眠器一一挑戰性實驗一
68．電子門鈴電路一一挑戰性實驗二
69．電子器件報案電路一一挑戰性實驗三
(2)數據一部分
1．TTL集成邏輯門的主要參數檢測
2．CM0S邏輯門的主要參數檢測
3．TTL集成電級開路門與三態導出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器原理轉化成D觸發器
12．D型觸發器原理轉化成JK觸發器
13．電子計數器實驗
14．MSI移位寄存器以及運用
15．?dāng)?shù)據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．運用門電路組成伺服電機調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成計時器檢測與應用
25．CM0S集成A/D、D/A變換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合性專項培訓實驗一一電子秒表
（二）實訓課程
1.常見儀表設備的應用；
2.常見電子元件的鑒別與檢驗；
3.電鉻鐵拆卸與電子器件電焊焊接能力提升；
4.印刷電路板的制作；
5.三端集成穩壓直流電源的制作；
6.串連型可調電源的制作；
7.低頻信號電壓放大器的安裝與檢測；
8.具備負反饋信號增強器電路的制作與檢測；
9.文式橋震蕩器的電焊與調節；
10.充電電壓監控電路的制作與檢測；
11.電子器件催眠器電路的制作；
12.仿真模擬“知了猴”電子器件電路的制作實踐；
13.好用語音控制、光控開關省電照明燈具的制作與實踐
14.視頻語音報警喇叭的制作與實踐；
15.推理測試裝置的制作與檢測；
16.正負極差分信號的制作與檢測；
17.智商競賽搶答器的制作；
18.水位報警器電路的制作；
19.迷你型閃亮花燈的制作；
20.光控開關歌曲電子門鈴；
21.好用仿真模擬吹風控制板的制作；
22.小臺燈變光電路；
23.好用CMOS觸碰鎖鑰電路；
24.自動充電器的制作；
25.半導體收音機的安裝與調節。
