一、簡述
本設備依據電焊工職業資格培訓標準和課程的課程標準規定而研發?？梢赃M(jìn)行實用工具及儀表盤的應用、安全消防、電焊工專業技能、電動機組裝維護保養與故障排除、常見生產制造機械電氣控制線路故障診斷和處理等特色練習。適宜各職業技術學校、培訓學校的《電工技能訓練》和《電焊工實訓》等有關課程的實訓課堂教學及職業技能鑒定。
二、技術規格
鍵入電源：三相四線（或三相五線）～380V±10%50Hz
漏電保護器：漏電動作電流≤30mA
辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%（25℃）海拔高度＜4000m
裝機量：＜1.5kVA
尺寸：1350mm×600mm×1100mm
三、標準配置及作用

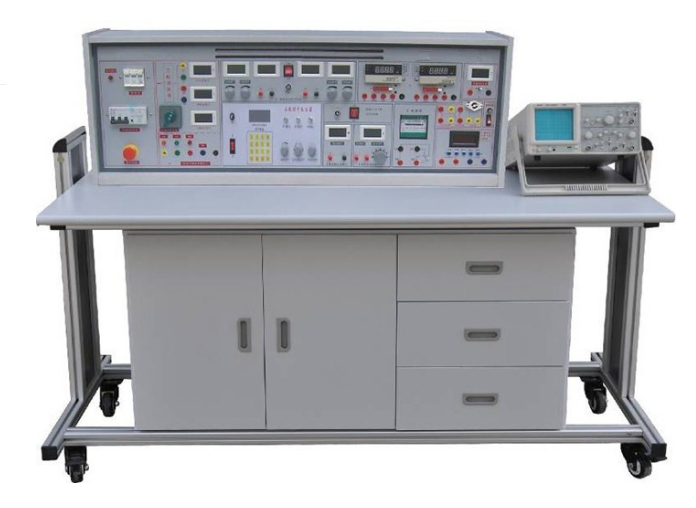

本設備主要是由電源控制屏、實訓桌、電源無線網絡總控制臺、實訓部件等構成。
（一）電源控制屏 控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板，為實訓給予交直流電源 電源、視頻信號和儀表盤等，主要作用如下所示：
1. 溝通交流電源一部分
(1)給予三相固定不動 380V 溝通交流電源及單相電 0～250V 持續可調式溝通交流電源，配置 1 臺單相電變壓 器，規格型號為 0.5kVA/0～250V。380V 溝通交流電源輸出處設有過電流保護，兩色、電線間過電壓
及立即短路故障均可自動維護。裝有一只指南針交流電壓表，根據波長開關心換可標示三 相固定不動 380V 溝通交流電源輸出工作電壓。
(2)設有一路 AC380V 和四路 AC220V 溝通交流電源插口，可以為外配實驗儀器給予工作中電源。
(3)低電壓溝通交流電源：分 3V、6V、9V、12V、15V、20V、24V 七檔可調式，輸出端具備短路故障
維護、過壓保護及全自動校準作用。
2. 直流電電源一部分
(1)給予 0～220V/2A 持續可調式直流電電源，電源輸出處設有過電流保護，當立即短路 所需負荷很大，系統軟件即報警并斷開輸出電源。
(2)給予雙路 0.0～30V/1A 直流電可調式穩壓管電源，從 0V 起調，具備截至型短路故障軟維護和自 動恢復能力，設有三位過半數顯標示。 (3)給予四路固定不動直流電電源：±5V/0.5A、±12V/0.5A，每路均具備短路故障、過電流保護和自行恢復作用。
3. 檢測儀表
(1)真有效值交流電壓表一只 可以對交流信號（20Hz～20kHz）開展真有效值精確測量，檢測范圍 0～500V，測量范圍全自動分辨、 自動選擇，精密度0.5 級，四位數碼科技表明。
(2)真有效值交流電流表一只 可以對交流信號（20Hz～20kHz）開展真有效值精確測量，檢測范圍 0～5A，測量范圍全自動分辨、 自動選擇，精密度 0.5級，四位數碼科技表明。
(3)直流電數顯電壓表一只檢測范圍 0～1000V，分 2V、20V、200V、1000V 四檔，直鍵開關心換，三位半數據顯 示，輸入電阻 10MΩ ，精密度 0.5 級，具備超測量范圍報案、標示及斷開總電源等服務。
(4)直流電數顯式毫安表一只檢測范圍 0～2000mA，分 2mA、20mA、200mA、2000mA 四檔，直鍵開關心換，三位 半數顯，精密度 0.5 級，具備超測量范圍報案、標示及斷開總電源等服務。
4. 函數公式頻率計/頻率計：選用立即數據工作頻率生成（DDS）造成高精密正弦波形，波形和三角波。選用顯示屏LCD顯示輸出工作頻率、波型，損耗值。正弦波形輸出力度≥10V,輸出特性阻抗50Ω，諧波失真<1%（0.1HZ-- 1KHz）。工作頻段: 0.1HZ~3MHz, 選用電腦鍵盤立即輸入數字設置工作頻率,。輸出力度選用電阻器調整，正弦波形輸出具備20db,40db損耗。波形pwm占空比可調式, 調整范疇：1%-99%調整；波形和三角波選用TTL脈沖信號輸出。頻率計最大檢測范圍100MHz，全自動換擋。一次單脈沖輸出：每按一次功能鍵就可以輸出一組正負極單脈沖；
5. 聲頻功率放大電路
用以運算放大器揚聲，也能作數據信號循跡儀器設備應用，輸入信號 Vi≥10mV，輸出功率 P≥0.5W。
6. 單脈沖頻率計 一次單脈沖源，正負極各雙路單脈沖輸出。
7. 無線網絡遙控接收器主要是由無線天線和控制器兩個部分組成。無線天線放置于實訓臺頂端，接受電源無線網絡控制臺發 給的控制數據信號；控制器放置于電源控制屏內部結構，依據無線天線接收到的數據信號控制實訓設備總電源。
（二）實訓桌 實訓桌選用鋁合金框架，桌面板由防潮、防火安全、耐磨損高密度纖維板做成，造型設計別具一格， 設有2個抽屜柜，儲放專用工具，上下裝有2個儲存柜，用以儲放實訓部件等，桌面上鋪有青 色抗靜電餐墊，還設有四個相對高度可調式的擰緊腳。
（三）電源無線網絡總控制臺(每一個實訓室選裝一臺) 本控制臺主要是由電腦鍵盤控制模塊、運行狀態標示控制模塊、發射模塊、串行通訊接口及上位機等 組成。
（1）此設備以315MHz無線網絡數據接收控制模塊為無線數據傳輸媒介，相互配合單片機設計編碼解碼完成好幾個試驗室、幾臺實驗儀器電源無線開關控制。電源無線網絡總控制臺”可以對單獨實驗室15臺實驗儀器開展每臺、幾臺或部分機器的電源開關無線網絡控制。每一臺機器設備有相對應的顯示燈標示現階段的電源開關情況；對實訓室15臺實驗儀器的電源開關無線網絡控制。裝有上位機，可利用計算機對試驗設備的電源開關開展控制。
（2）設備配備
功能鍵控制模塊：功能鍵控制模塊分成電源開關控制鍵和功能按鍵，在其中“1號臺”～“15號臺”及“全開”和“關完”為電源開關控制鍵，“確定”和“撤銷”為功能按鍵?！?號臺”～“ 15號臺”開關控制鍵各自相匹配一個實驗室15臺實驗儀器，完成每臺控制實際操作；“全開”和“關完”相匹配試驗室全部實驗儀器，可以實現全部實驗儀器的一鍵開關控制；“確定”和“撤銷”鍵對開關控制鍵操作進行核對或終止。
情況標示控制模塊：該控制模塊有“1號臺”～“ 15號臺”共15個顯示燈，各自標示該控制臺相匹配實驗室15臺實驗儀器的電源開關情況，燈一直亮表明相匹配試驗臺電源開，燈常滅表明相匹配試驗臺電源關，指示燈閃爍表達了對該試驗臺正在進行中開關控制實際操作，處在等候確定情況，根據閃動時間對比來劃分機器設備現階段開關情況與實際操作情況。
發射模塊：載波頻率為315MHz，根據配套設施無線天線發送中控室臺數字記憶法。
通訊串口通信：通訊串口通信為總控制臺與計算機的串行通訊接口，可以使用上位機對實驗儀器開展開關控制，上位機頁面簡約，操作簡便。
（3）上位機作用
1.串口通信掃描儀檢驗
2.根據串口發送操作臺工作中指令
3.接受鑒別主控制臺推送操作臺開關控制的指令，并更新操作臺情況表明
4.能控制較多32操作臺
5.開關操作臺處理時間表明
（四）導線架
歐式古典導線架，用以懸架和擺放實訓連接導線，尺寸為 530mm×430mm×1200mm， 設有五個橡膠輪，造型設計別具一格。
四、電工技能綜合性實訓設備實訓新項目
驗電筆的應用
電工工具的鑒別和應用
常見輸電線連接及絕緣層的修復
電鉻鐵的拆卸與電焊焊接能力提升
電焊工建筑識圖練習
室內采光線路安裝仿真模擬
指針式萬用表的應用與讀值
交流電流、電流的測量
交流電壓、電流的測量
電阻的測量
絕緣電阻表、鉗形電流表、絕緣電阻測試儀的應用
常見開關類家用電器拆卸
直流接觸器的拆卸
熱繼器與時間控制器的拆卸
常見運行器的結構觀查及檢驗
小型變壓器制作
中小型變壓器故障查驗與清除
三相鼠籠式電動機拆卸與檢測
三相鼠籠式電動機運行檢驗
三相鼠籠式異步電機的維修
三相鼠籠式異步電機故障診斷
三相鼠籠式異步電機轉子繞組部分故障處理
單相電電容傳感器電機繞組的拆卸
單相電電容傳感器電機常見故障與清除
單相電電容傳感器電機運行繞阻、工作中繞阻及啟動電容器的布線
單相電電容傳感器電動機正反轉的控制
手動式順轉控制配電線路安裝與維修練習
交流接觸器啟動順轉控制電源的組裝與調節
具備鎖緊的反轉控制電源的組裝與調節
具備過壓保護的反轉控制電源的組裝與調節
交流接觸器互鎖的正反轉控制電源的組裝與調節
按鍵互鎖的正反轉控制電源的組裝與調節
按鍵、交流接觸器互鎖的控制電源的組裝與調節
用倒順開關的三相異步電動機正反轉控制電源的組裝與調節
交流接觸器控制Y-△降血壓控制電源的組裝與調節
時間控制器控制Y-△降血壓控制電源的組裝與調節
C620型數控車床控制線路仿真模擬組裝
五、裝置主要特征及安全防護管理體系
選用無線遙控器技術性，老師可以通過電源無線網絡總控制臺控制學生們機設備電源，有利于實訓室管理方法。
溝通交流電源及供電系統主回路選用三相四線制(或三相五線制)電源鍵入，經電流量型漏電保護開關、直流接觸器、過流保護裝置后輸出，安全性、便捷、應用靠譜。
單相交流電源0～250V持續可調式，直流電0～220V持續可調式，交、直流電電源輸出均設有過流保護裝置，當立即短路所需負荷很大，電流量超出預設值，系統軟件即報警并斷開輸出電源。
屏上設有工作電壓型漏電保護開關，控制屏內或弱電輸出如有走電狀況，即傳出報警并斷開總電源，保證實訓過程安全性。
屏上設有電流量型漏電保護開關，控制屏如有走電狀況，泄露電流超出一定值，即斷開電源。
屏上380V溝通交流電源輸出處設有一套過流保護裝置。兩色、電線間立即短路所需負荷很大，電流量超出預設值，系統軟件即報警并斷開總電源。
選用高可靠護線套構造的實訓電極連接線，安全可靠、靠譜。
