一、簡述：
電工電子綜合性試驗臺是我司消化吸收國內國外同行業科學合理的實訓方式，優秀、科學合理的實訓方式再加以消化吸收、融合、提升而研發的新一代實訓設備。實訓具體內容按照教育部"復興21新世紀職業教育課程改革教材建設整體規劃"的需求，并依據高職教育教學與實訓規定而設置，包含"電路圖分析""電工基礎""電工學""模擬電子技術""數字電子技術""電機控制系統""繼電器觸碰操縱"等科目的實訓考試大綱規定，其適宜普通高等院校、高職院校、技工學校、職業學校等試驗室新創建、改建、升級換代，為校快速開設實訓課程內容帶來了最理想的實訓機器設備。
二、特性
1、綜合型強：結合了目前我國各種院校電工類基礎課的所有實訓具體內容。
2、實訓的深度廣度可以根據必須作靈便調節，設備采用掛箱式結構，拆換方便快捷，加上構件就可以拓展功能或開上新的實訓新項目。
3、檢測儀表精確度高，采用智能化、智能化系統方式，合乎當代精確測量發展前景。
4、安全系數高：實訓屏上380V溝通交流輸出處配有單片機設計全過程操縱的一套過流保護裝置，兩色、電線間立即短路負載，電流量超出預設值，系統軟件即報警并斷開總開關電源，保證系統安全。
5、設備構造合理，性能優越，配套設施詳細，外表奢華空氣。
6、依據工作電壓不一樣，實訓電極連接線及電源插座采用不同類型的構造，安全可靠、靠譜。
三、技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、凈重：200Kg
5、尺寸：1680mm×700mm×1500mm
四、實訓設備標準配置及功能

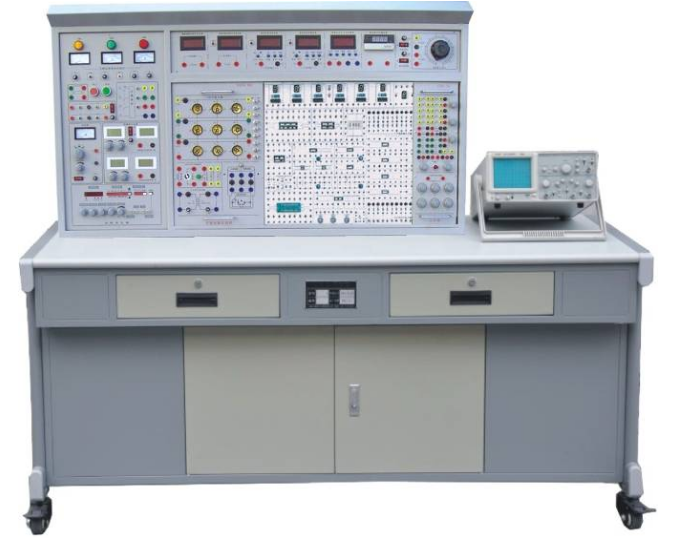

本實訓臺主要是由實訓屏、實訓掛箱、實訓桌直到構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板，為實訓掛箱給予交流電、可調電源、直流電源、函數公式頻率計（包含頻率計）、測試儀表及實訓器件等，實際功能如下所示：
1、操縱及交流電一部分
（1）給予三相固定不動380V交流電，兩色、電線間立即短路負載由單片機設計全過程自動監測全自動維護。電流量型工作電壓型走電開關開啟后由運行和停止按鈕操縱實訓臺工作中開關電源。具備報警和校準功能。
（2）給予單相電0～250V/2A持續可調式交流電一路（配置一臺0.5KVA單相電交流穩壓器）。與此同時經整流器階段可獲得一組0-240V持續可調直流電源，有表標示輸出電壓值。
（3）給予～220V電源插座2只，為外界儀器設備給予工作中開關電源。
（4）配置實訓用250V/30W日光光管及支撐架一套。
2、直流穩壓電源一部分
（1）兩路恒流電源可調穩壓電源，二路輸出工作電壓均是0-30V，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護維護功能，輸出有0.5級數字電流表、電流表標示，工作電壓穩定性10-2，負荷穩定性10-2，紋波電壓5mv。
（2）低電壓可調電源： 5V， 24V、±12V，具備過流保護功能。
（3）直流電源：一路0-500mA持續可調式直流電源，分2mA、20mA、500mA三檔，裝有數顯式直流電毫安表標示輸出電流量，具備輸出開路、過流保護功能。
3、輸出功率輸出信號發生器：
1）采用立即數據工作頻率生成（DDS）造成高精密正弦波形，波形和三角波。采用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
2）正弦波形輸出力度≥10V,輸出特性阻抗50Ω，諧波失真<1%（0.1HZ-- 1KHz）。
3）工作頻段: 0.1HZ~3MHz, 采用電腦鍵盤立即輸入數字設置工作頻率,。
4）輸出力度采用電阻器調整，正弦波形輸出具備20db,40db損耗。
5）波形pwm占空比可調式, 調整范疇：1%-99%調整；波形和三角波采用TTL脈沖信號輸出。
6）頻率計最大檢測范圍100MHz，全自動換擋。
5、全智能真有效值溝通交流數字電壓表
溝通交流數字電壓表1只，采用美國仿真模擬器件企業生產制造的新式性能卓越RMS真有效值轉化器，配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。檢測范圍：0-500V，工作頻段：10Hz-20Hz。擋位調節。測量精度為0.5級。具備文件存儲與查看功能。
6、全智能真有效值溝通交流數字電流表
溝通交流數字電流表1只，采用美國仿真模擬器件企業生產制造的新式性能卓越RMS真有效值轉化器，配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。檢測范圍：0-5A，工作頻段：10Hz-20Hz。測量精度為0.5級。具備數有文件存儲與查看功能。
7、直流電數顯電壓表一只，采用ICL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能操縱方式。具備全自動與手動式測量范圍，檢測范圍：0-300V。測量精度為0.5級。具備文件存儲與查看功能。具備超測量范圍報案、標示等功能。
8、直流電數顯式毫安表一只，選用ICL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用操縱方式。具備全自動與手動式量程，檢測范圍：0-2000mA。檢測精度為0.5級。具備文件存儲與查詢服務。具備超量程報案、標示等服務。
9、全智能輸出功率、功率因數表
由24位專用型DSP、16位高精密A/D轉化器跟高 MPU單元教學設計組成，根據鍵控、數顯式對話框完成人機對換作用操縱方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。功率測量精密度為0.1級，功率因素檢測范圍0.3-1.0，電壓電流量程為450V和5A，可自動辨別負荷特性（理性表明"L"，溶性表明"C"，純電阻無法顯示），同時可存放觀測數據，供及時查看。
10、真有效值溝通交流數據毫伏表
可以對各種各樣繁雜波型的幅值開展精準測量，電壓測試范疇1mV～450V（幅值），檢測基本上精密度做到±1%，全自動換擋，三位半數顯，每檔都有超量程報警、標示作用。工作頻率測試范圍10Hz～600KHz，輸入電阻1MΩ，輸入電容≤30pF。
（二）實訓掛箱五金交電
1、DGJ-10 電路基礎實訓（一）
進行疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、焦耳定律等實訓；給予電阻器、電感器、電容器，進行R、L、C并聯諧振、一階、二階動態電路的探索、電壓源與電流源的等效變換、負荷得到至大功率的前提條件、電阻器的串、并接等實訓。
2、DGJ-11 電路基礎實訓（二）
給予電燈泡、穩壓極管、電阻器、電阻箱等，進行已經知道和不明電路元件伏安特性的測繪工程、電容器的充電放電等實訓。
3、DGJ-12 交流電路實訓（一）
給予電阻器、電感器、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），進行日日光燈功率因素提升實訓、RLC串連交流電路實訓、RLC并接交流電路實訓及其電感器、電容元件在整流電路和交流電路中的特點實訓。
4、DGJ-14 電路基礎實訓（三）
儀表盤量程拓展實訓（電流計、電流表量程的拓展）。
5、DGJ-15 電焊工綜合性專業技能實訓（一）
電流計、電流表和電壓表設計。
6、DGJ -16 電焊工綜合性專業技能實訓（二）
運放電路的應用實訓、報案短路保護設計以及運用實訓、電壓互感器的應用實訓、整流濾波電路設計與應用實訓、過電流保護設計以及運用實訓。
7、DGJ-17 繼電器觸碰操縱實訓
給予直流接觸器（線圈工作電壓為380V）二只、熱繼器1只、時間控制器1只、按鍵三只（黃、綠、紅各一只）。
8、DGJ-18 鐵心變電器、互感器/電表實訓
鐵心變電器一只（50VA、36V/220V），原、副邊都設有熔斷絲及電流量電源插座，便捷檢測并且能夠靠譜維護避免變電器毀壞；互感器線圈一組，2個中空線圈L1、L2裝到滑動架上，可調2個線圈之間的距離，同時可將小線圈放進大線圈內，裝有大、小鐵棍各一根，電燈泡負荷九個只，電表一只，規格型號為220V、3/6A，其電源插頭、負荷線都已接進電表布線架的接線頭上，實訓便捷。
9、KH-871數字電路設計、數字集成電路實驗系統軟件
它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程內容絕大部分的實驗具體內容，為新手帶來了認證性實驗電源電路，也為課題設計帶來了拓展服務平臺。
A、系統特點
1）、可擴展性強。配備了解電、模電實驗時經經常使用的開關電源、視頻信號、輸入接口，輸出顯示接口、精確測量模塊、實驗拓展區，及實驗控制模塊電源電路，并完成不同類型的實驗，還可以進行課題設計實驗，大大的提高了這一實驗袋的適用范圍、可擴展性。
2）、實驗電路原理圖都包裝印刷在實驗板表層，實驗電路由學生們依照實驗電路原理圖開展構建，既培養出學生們自主的邏輯思維能力及操作能力。
3）、實驗聯線插口選用卡緊式電鍍金插口，根據電焊焊接固定于實驗板里，不松脫，不空氣氧化，使用壽命長，聯接靠譜，檢修便捷、簡單；
4）、開關電源輸出都有過電流保護，自行恢復作用。
5）、實驗箱由一身型鋁合金鋁型材做成，殼體堅固靠譜，不皺，重量較輕，絕緣層安全系數好，開關機蓋便捷靠譜，外觀美觀大方，造型設計大氣。
B、系統構成
1）、開關電源：鍵入：AC 220V±10%，50HZ
輸出： DC： 5V， I ≥1A ；DC：±12V，I ≥0.2A；DC：-5V～-12V可調式， I ≥0.2A ；DC：＋5V～＋27V可調式，I ≥0.2A ， 之上各界輸出都有過電流保護，自行恢復作用
AC V:7.5V×2；AC I≥0.15A
2）、直流電視頻信號： 兩路 -0.5V～＋0.5V；-5V～＋5V兩種持續可調式.
3）、信號發生器：輸出工作頻率：2Hz～90KHz，分四檔
可輸出 波形（ 0～20V）、三角波（ 0～15V）、正弦波形（ 0～10V）
4）、手動式單脈沖電路2組（帶消抖）：每一組可以同時輸出正負極2個單脈沖，單脈沖幅度值為TTL脈沖信號。
5）、固定不動頻率脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
