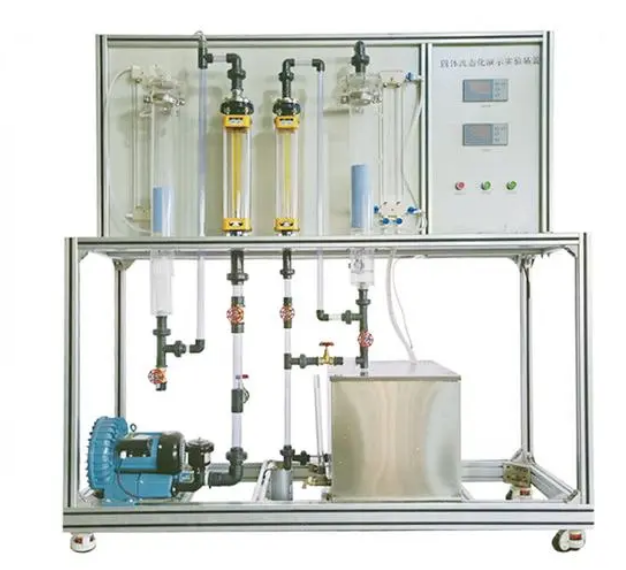

一、固態氣流輸送演試實驗裝置特性：
1、全部裝置別具一格，總體設計有效，層次感強，具有濃烈的工程化氣場，可以集中體現智能化實驗室的定義。
2、機器設備總體為自行式框架剪力墻，并安裝有束縛腳，有利于全面的拆裝維修和運送。
3、本實驗裝置床體一部分選用透明高品質有機玻璃板制做，實驗狀況清楚，便捷學生們觀查。
4、本實驗裝置聚式或散式氣流輸送狀況形象化、平穩，具有較好的實驗實際效果。
5、裝置設計方案可360度觀查，完成多方位教學和實驗。
二、固態氣流輸送演試實驗裝置作用：
1、觀查聚式或散式氣流輸送實驗狀況及他們間的差別。
2、把握液體根據顆粒物床層流動性特征的測量法。
3、測量床層的表觀密度和孔隙率。
4、各自測量氣床和水床的氣流輸送曲線圖和臨界值流化速度。
三、結構參數：
1、自然壓、常溫下實際操作。
2、循環流化床內流動速度：0.2m/s、循環流化床內壓力降：0.06—0.6KPa。
3、液體流量：40-400L/h。
4、氣體壓力：2.5-25 m3/h。
5、水：裝置內置全透明儲水箱，聯接飲用水。實驗時經離心水泵進到循環流化床后重復利用。
6、電：工作電壓AC220V，輸出功率1KW，規范單相電三線制。每一個實驗室需配備1~2個接地點（快速地及信號地）。
7、氣：氣體來源于低噪音離心風機（內置氣動閥門）。
8、實驗原材料：石英沙，外配機器設備：無
四、關鍵設備：
1、風機：漩渦氣泵,輸出功率 550W，最大流量70m3/h。
2、離心水泵為304不銹鋼板增壓水泵，設計流量15L/min，輸出功率90W，水泵揚程12m。
3、循環流化床管公稱直徑：φ70mm；高：700mm,高品質全透明有機玻璃材料；流化床相對高度可以達到150mm,氣流輸送范疇可以達到550mm，床體上標著標尺。
4、液體發布器及顆粒物承重板，40目不銹鋼板。
5、床體顆粒物填充料為粒度徑0.8mm玻璃彈珠，球形度0.9。
6、流量計量：選用流量計精確測量,液體流量：40-400 L/h,氣體壓力：2.5-25 m3/h。
7、壓力差精確測量：汽體床層壓力差精確測量選用倒U型壓差表，液態床層壓力差精確測量選用U型壓差表。
8、溫度檢測與自動控制系統：含溫度感應器、溫度儀等。溫度控制感應器: 選用Pt100型鉑熱電阻溫度測量，不銹鋼板攝像頭,數顯，精度級別±0.1%；溫度儀：鍵入選用數據校準系統軟件，內嵌常見熱電阻和熱電偶離散系統校準報表，精確測量精準平穩，商品已獲得第三方權威機構檢測得到CE認證標示。
9、儲水箱：容量90L,高品質透明有機玻璃,帶儲水排盡水泵底閥，管路循環系統智能回水與泵吸通道間距板設計方案。
10、空氣緩沖罐：304不銹鋼加工，對室內空氣開展緩存穩壓管后鍵入床體。
11、管路：透明材質，厚度≥2.5mm。
12、交流接觸器、開關、漏電保護器氣體開關。
13、儀表柜：測控技術、電氣設備在實驗架子上。
14、尺寸：1650×550×1800mm（長×寬×高），外觀設計成可移動設計方案，帶剎車輪，高質量鋁型材架構，無焊接點，組裝拆裝便捷，水平調節支撐點型萬向輪。
15、工程化標志：包括設施位號、管路流入箭頭符號及標志、閘閥位號等工程化機器設備核心理念配套設施，讓學生處在安全實驗作業環境中，學好工程化管路標志認知能力，激發學生工程化核心理念。
