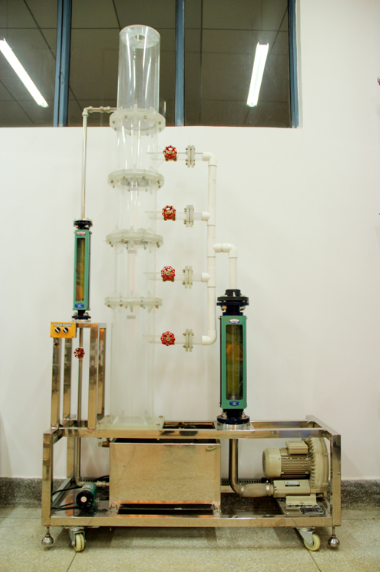

板式塔流體力學演示實驗裝置，板式塔教學實驗設備，化工原理教學儀器

一、板式塔流體動力學演試實驗裝置特性：

1、全部裝置別具一格，總體設計有效，層次感強，具有濃烈的產品化氣場，可以集中體現智能化實驗室的定義。

2、機器設備總體為自行式框架剪力墻，并安裝有束縛腳，有利于全面的拆裝維修和運送。

3、本實驗裝置塔架一部分選用透明高品質有機玻璃板制做，實驗狀況清楚，便捷學生們觀查。

4、各自選用三種（篩板、浮閥、泡罩）不一樣中的經典板式塔，有利于開闊學生們視線。

5、塔架進氣口部位可調式，可驗證不一樣板式塔的泛塔氣速。

6、裝置設計方案可360度觀查，完成多方位教學和實驗。

二、板式塔流體動力學演試實驗裝置作用：

1、掌握板式塔的最基本結構，觀查板式塔工作的時候板式塔里的水力發電情況。

2、學好鑒別板式塔內發生這幾種實際操作情況，并剖析這種實際操作情況對塔特性的危害。

3、測量不同種類板式塔（篩板、浮閥、泡罩）的水利學特點，充分了解主要特點。

三、結構參數：

1、自然壓、常溫下實際操作。

2、板式塔：篩板、浮閥、泡罩。

3、篩板、浮閥、泡罩板式塔壓力降：1-5KPa。

4、液體流量：25-250L/h。

5、氣體壓力：4-40 m3/h。

6、水：裝置內置儲水箱重復利用。

7、電：工作電壓AC220V，輸出功率1.0KW，規范單相電三線制。每一個實驗室需配備1~2個接地點（快速地及信號地）。

8、氣：氣體來源于離心風機（內置氣動閥門）。

9、實驗原材料：水---氣體，外配機器設備：無。

四、板式塔流體動力學演試實驗裝置關鍵設備：

1、有機玻璃板塔架（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。

2、塔底水封槽：500×400×400 mm，304不銹鋼材料，水可全自動放凈。

3、液態流量計：LZB-15， 25—250 L/h。

4、汽體流量計：LZB-40， 4—40 m3/h。

5、篩網板：φ3mm孔，等腰三角形排序，開孔率 5.5%。

6、泡罩板：φ50 泡罩3個。

7、浮閥板：φ39規范F型浮閥3個，最少開度2.5，較大開度8.5。

8、U型型管壓差表，±3000Pa。

9、風機：漩渦氣泵,輸出功率 750W，最大流量72m3/h。

10、交流接觸器、開關、漏電保護器氣體開關。

11、304不銹鋼鋼管路、儲水箱、管材及閘閥。

12、304不銹鋼板儀表柜：測控技術、電氣設備在實驗架子上。

13、304不銹鋼材料架構1300*550*2200mm(長×寬×高)，帶萬向輪及束縛腳。
