機械零件示教陳列柜, 機械示教陳列柜

機械零件示教陳列柜, 機械示教陳列柜

商品信息：

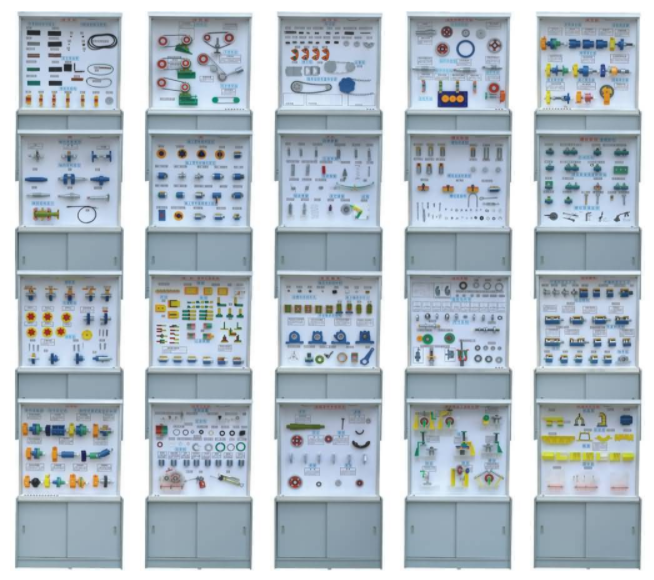

我們公司生產制造機械零件陳列柜，為了迎合課堂教學必須，教學工具商品逐漸邁向現代化建設，在現有前提下，研發了一套 820型機械零件步態分析陳列柜。

該套共有二十個柜400多種物零件實體模型。外觀用高端鋁合金柜架，表面用暗紫色金絲絨做底，模型材料用各色各樣有機玻璃板和硬聚氯，并附帶銀滌淪不干膠標簽作必需數據圖表和文檔字表明，形象逼真，加工工藝美觀大方。應用本陳列柜能夠提高學習效果，節省課時，是一套的機械設備課程內容 課堂教學步態分析陳列室機器設備。

陳列柜規格：1050 × 400 × 1780mm

機械零件步態分析陳列柜，各柜具體內容如下所示：

機械零件陳列柜具體內容

第一柜

螺紋聯接的核心內容

螺紋種類：一般螺紋、梯狀螺紋、方形螺紋、鋸齒狀螺紋、弧形管螺紋、圓柱體管螺紋、錐體管螺紋、左旋體螺紋、左旋體螺紋、多線螺紋、三線螺紋。

螺紋聯接的種類：地腳螺栓聯接、雙頭螺柱聯接、螺絲聯接、緊固螺絲聯接。

地腳螺栓11件、螺母4件、螺絲9件、固定螺釘5件、螺帽12件、密封圈7件。

第二柜

螺紋聯接

磨擦緊固：對頂螺帽、卡緊熱圈收邊防松螺母、開縫收邊，帶滌綸圈防松螺母、彈簧密封圈。

機械設備緊固：止動墊圈、止動墊圈子與圓柱銷、開口銷與六角開槽螺帽、串連不銹鋼絲。

橫著截荷的解列設備：斜密封圈、凸模、沉頭坑、解列套筒規格、解列鍵、減截銷。

提升聯接抗壓強度的舉措：加彈性無件、內斜視螺帽、中空地腳螺栓、腰狀桿地腳螺栓，大圓弧地腳螺栓、沉割螺帽、螺紋聯接的裝拆。

第三柜

鍵、花鍵軸和銷聯接

鍵聯接：普通平鍵、半圓鍵、楔鍵、導向性軸孔、切向鍵、馬鞍子滑鍵。

花鍵軸聯接：矩形花鍵3件，漸開線花鍵軸2件。三角形花鍵軸。

銷聯接：圓柱銷3件、圓錐銷4件、導形銷3件、安全銷3件、精準定位、聯接、安全性。

第四柜

鉚、焊、粘和間隙配合聯接

鉚合：常見螺栓的形式、鋼筋搭接、單搭板連接、雙搭板連接、組成連接頭。

電焊焊接：焊縫形式、鋼筋搭接、連接、角接。

粘合：板接、管接、角接。

間隙配合聯接：圓面間隙配合聯接，圓錐面間隙配合聯接。

第五柜

帶輪關鍵種類

平帶的原材料與連接頭：皮革制品帶、編寫帶、膠白帆布平帶、快速環狀膠布、綿綸片復合型帶、斜坡連接頭、斜坡臺階連接頭、膠布的連接頭、縫合線連接頭、皮革制品接線頭。

V戴的結構和型號規格：O型、A型、B型、C型、D型、E型、寬V帶、窄V帶、靈活V帶、別的同步帶、聯組V帶、一般V帶、兩面V帶、多契帶、圓帶、梯狀齒同步皮帶。 皮帶輪的構造：實芯輪、輻板輪、填料輪、橢圓形輻輪、平帶輪、快速皮帶輪、同步帶。

第六柜

帶輪

V型帶輪：自動張緊裝置、滑軌式按時張緊裝置、擺平臺式按時張緊裝置、漲緊輪張緊裝置。 平帶輪：漲緊輪設備

皮帶傳動

第七柜

鏈條傳動

傳動齒輪：滾子鏈條、內部鏈接片及套筒規格、滾子軸承、外部鏈接片軸套、內部鏈接片、外部鏈接片、每節距單雙排滾子鏈條、單雙排每節距滾子鏈條、彈簧式、彈簧止圈、不銹鋼絲、開口銷、銜接鏈段、帶搭子一體式鏈輪鏈條、總體平板式、孔內置式、帶內導片齒形鏈、帶外導片齒形鏈、圓銷式、滾柱軸承式、鍵立柱式、活塞銷式、框架鏈、平頂鏈、圓環鏈、鏈條傳動的擺放和拉緊。

第八柜

傳動齒輪與蝸輪蝸桿傳動

傳動齒輪的構造：傳動齒輪2件、實芯式傳動齒輪2件、梁端式傳動齒輪2件、輪幅式傳動齒輪。

齒條的種類：阿基米德圓柱體齒條、反向直廓齒條、直線式環面蝸桿。

齒條的構造：一體式齒輪、輪殼式齒輪、地腳螺栓聯接式齒輪、鑲鑄式齒輪、蝸輪蝸桿傳動、蝸輪蝸桿傳動。

第九柜

滾動軸承

活塞銷與襯的原材料：活塞銷鋁合金、黃銅、紫銅、灰口鑄鐵、微型軸承、塑膠、滌綸、四氟、酚荃環氧樹脂。

油杯的結構類型5件、促進軸承方式：實芯、中空、單環、多環。

滾動軸的結構：總體有襯正滾動軸承、對開式正滾動軸承、對開式斜滾動軸承、

全自動調心滾動軸承、固定不動瓦推力球軸承、自位調心滾動軸承、可傾三反活塞銷、連 桿、靜壓軸承。

第十柜

滾柱軸承

內孔、球軸承、外側、球、短圓柱滾子、長圓柱滾子、螺紋滾子軸承、圓錐滾子、鼓型滾子軸承、滾針。

種類與編號：角接觸球軸承、調心球軸承、調心軸承、角接觸球軸承、滾柱軸承、螺旋式滾柱軸承、角接觸球軸承、圓柱滾子軸承、滾子軸承、推力滾子軸承。

規格系列產品：孔徑系列產品、內孔固定不動外側旋轉、外側固定不動內孔旋轉、翻轉軸承的安裝方式、滾柱軸承拆裝加工工藝、公稱直徑系列產品7件，總寬系列產品4件。

第十一柜

滾柱軸承組合設計

內孔固定方式：彈簧平墊圈、軸端銷釘、圓柱銷、錐型套筒規格。

外側固定方式：向心軸承、孔用彈性平墊圈、軸承端蓋孔凸肩組成、套杯。

組合設計：兩邊移動式3件、兩邊擺動、一端固定不動一端擺動2件

頂緊與調節：滾柱軸承的變化、滾柱軸承的頂緊。

密封性：氈子式、密封圈式、環隙式、迷宮式、螺紋式、帶座軸承

第十二柜

連軸器

彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向節聯軸器、滑塊聯軸器、 剪銷式安全聯軸器。

第十三柜

離合

牙嵌禽合器方形牙、梯狀、正三角形牙、鋸齒狀離合、單園盤蝸輪蝸桿傳動、錐體磨擦禽合器、多園盤蝸輪蝸桿傳動、牙嵌式安全性禽合器、離心離合器、超過 離合。

第十四柜

軸種類及應用

傳動軸、軸頸、轉動軸、傳動齒輪、化鍵軸、蝸桿軸、傳動軸、曲軸、軟軸、軸 總體設計。

第十五柜

軸上零件的固定不動方式

鍵聯接、花鍵軸聯接、成型聯接、銷聯接、間隙配合聯接、軸環—彈性平墊圈、軸環—圓柱銷、軸環—雙圓柱銷、軸環—套筒規格、軸環—彈性平墊圈2年、錐形橋軸—軸端平墊圈、軸端隔板、雙卡緊平墊圈、開槽夾持聯接、輪圈一部分夾持聯接、彈性套聯接、彈性環聯接、彈性盤聯接。

第十六柜

彈簧

拉申彈簧：圓鉤環、半圓形鉤環、偏心圓鉤環、錐型關閉端彈簧、可調式拉伸彈簧。

縮小彈簧：端口拼緊打磨彈簧、端口不拼緊不打磨彈簧、方形橫截面縮小彈簧、 中凸彈簧、中凹彈簧、錐體螺旋式彈簧。

扭曲彈簧：外臂扭曲彈簧、內臂扭曲彈簧、核心臂扭曲彈簧、雙扭簧。

別的彈簧：碟型彈簧、環形彈簧、平面圖蝸卷彈簧、板簧。

并排組成彈簧、直六組成彈簧、變換組織。

第十七柜

潤化與密封性

潤滑裝置：壓配式押注油標、油繩式有杯、連接頭式壓加油油標，直連式加油杯、油位表。

液壓密封件：O型橡密封環2件、方形橡密封環2件、尼龍墊片、石棉墊片、金屬材料平墊片、金屬材料八角墊片、金屬齒形墊片、創口：插進鋼筋搭接、發動機活塞

創口：斜鋼筋搭接、雙嘴型骨架密封、T型骨架密封、Y型骨架密封、V型骨架密封。

潤滑液8件、汽車機油槍、黃奶油槍。

第十八柜

機械零件的無效方式

膠合板、破裂、浸蝕、損壞、縫隙腐蝕、殘余變形

第十九柜

漸開線加工齒輪方式

仿型法加工齒輪2件、用端銑刀加工齒輪、用插齒刀生產加工齒2件、用蝸桿扎刀加工齒輪、用刨加工齒輪、剃齒加工齒輪、用碟型沙輪片摩齒

第二十柜

機座零件歸類

立式機座、門工機座、立柱式機座、環式機座、桁架機坐、框架式機座、框架式機座、底座幾基材、臺平臺式橡膠支座、板類助板布局7件、減速器箱體2件、變速器殼體。
