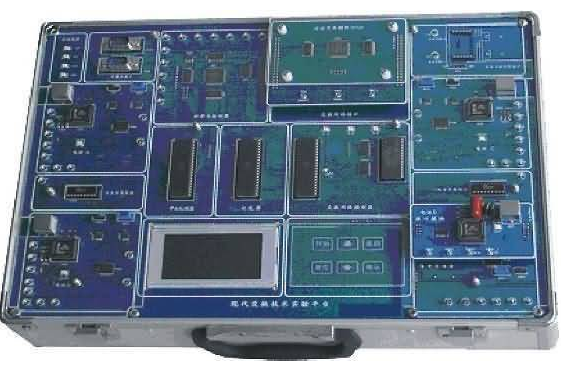

新型程控交換實驗平臺系統, 教學實驗箱

新型程控交換實驗平臺系統, 教學實驗箱

一、新式程控交換實驗服務平臺系統特點：

1、新式程控交換實驗服務平臺操作系統是開放式、設計性、綜合型實驗：面對設計性和綜合型實驗，選用開放式構造，立即運用PC機做操縱，能把密閉的網絡交換機內部結構工作中流程開放出去，有利于學生真真正正深刻理解程控電話交換機的結構原理和流程。防止一般商品只對網絡交換機外界作用開展了解性與認證性實驗的缺陷。

先通過PC機對于整個互換流程加以控制，克服了一般商品用單片機設計做操縱造成程序編寫不便的缺陷，學生能直接在PC上程序編寫操縱全部流程。

2、積木式設計方法：均采用SDL流程形式進行設計，學生可以不用需撰寫源碼，僅需依照樂高積木方法設計SDL操縱流程，再由系統生成代碼。使學生的重要心思放在互換內容和形式，靈活運用有限的資源實驗課時，與此同時防止程序編程能力欠缺的學生無法開展設計性實驗問題。

3、C/C 程序語言水平：程序編程水平相對較高的學生也要根據自己的構思直接使用C/C 程序語言，既可以對于在其中某一控制模塊，也可以對于全部系統實現程序編寫操縱。

4、USB接口：實驗服務平臺立即運用PC機加以控制（有別于一般新產品的單片機控制），插口選用USB接口，組裝使用便捷，插口數據速率快。還可以直接從攜帶式電腦上面開展實驗。

5、穩定性高：應用CPLD設計，處理速度高；作用電源電路選用模塊化設計設計，應用商業互換電源電路控制模塊，穩定性好。

6、靈便、實用、實驗管理方法便捷：手機軟件界面友好，使用方便。學生實驗便捷，教學管理、得分便捷。

（2）當代數據解調控制模塊

預埋CPLD二次開發端口號，有利于二次開發。

實驗具體內容：

①最少頻移鍵控（MSK）解調實驗；

②高斯濾波最少頻移鍵控（GMSK）解調實驗（有BbTs=0.3，BbTs=0.5兩種方式）；

③四相相移鍵控（QPSK）解調實驗（A、B兩種形式）；

④交疊正交和四相相移鍵控（OQPSK）解調實驗（A、B兩種形式）；

⑤四相相對性相移鍵控（DQPSK）解調實驗（A、B兩種形式）；

⑥π/4正交和差分信號相移鍵控（π/4－DQPSK）解調實驗；

⑦二次開發實驗。

（3）手機及電子計算機數據通訊控制模塊

有兩個電話插口，運用數字信號智能化和時分復用控制模塊可以實現用一個無線信道開展兩個手機雙工數字通信系統；有兩種PC機串口通信，運用時分復用控制模塊可以實現用一個無線信道開展兩部PC機雙工通訊。

實驗具體內容：

①手機插口實驗；

②計算機接口實驗；

③電話通信實驗；

④電子計算機數據通訊實驗。

3、移動通信技術基本實驗

移動通信技術基礎模塊CDMA

用glod編碼序列擴頻與解擴；雙路數據信號擴頻調配后累加，在協調器選擇合適的gold編碼序列應分別解調出這雙路數據信號，完成真正意義上的碼分多址；

實驗具體內容：

①m序列和Gold編碼序列的特點；

②Gold編碼序列的自相關和互相關特征的觀查；

③延遲時間落后鎖相環路（DLL）的鑒相特性參數；

④擴頻碼的捕捉與追蹤（無原有頻差的情形下）；

⑤擴頻碼的捕捉與追蹤（有原有頻差的情形下）；

⑥觀查基帶信號擴頻前后譜轉變；

⑦觀查擴頻后PSK調制的譜及波型；

⑧觀查雙路擴頻數據信號累加后譜及波型；

⑨擴頻、解擴與基帶芯片解調；

⑩碼分多址；

⑾擴頻碼按時偏位對解擴產生的影響；

⑿捷變電磁干擾對解擴產生的影響。

常見問題：務必相互配合數據解調控制模塊中PSK解調一部分應用。

二、新式程控交換實驗系統平臺實驗新項目：

1、系統軟件認知能力和分析類

（1）程控交換系統結構與各部件作用認知能力實驗

（2）客戶電源電路作用實驗

（3）音信號識別作用實驗

（4）時隙分派作用實驗

（5）常見故障綜合性調測作用實驗

2、設計綜合性

（1）客戶摘放置掛機檢驗解決流程設計實驗

（2）音信號的功率造成及推送設計實驗

（3）鈴流信號的功率造成及推送設計實驗

（4）雙音雙頻(DTMF)信號的功率接受設計實驗

（5）語音通話通話解決流程設計實驗

（6）叫成忙通話解決流程設計實驗

（7）久叫不可通話解決流程設計實驗

（8）主叫方半途放置掛機通話解決流程設計實驗

（9）無法接通解決通話解決流程設計實驗

（10）程序控制新興業務-縮位拔號通話解決流程設計實驗

（11）綜合性設計開發實驗

三、新式程控交換實驗系統平臺實驗方式：

1、根據USB接口，將JD1121實驗平臺和PC聯接，之后在PC機上運作實驗服務平臺系統軟件。

2、依據實驗具體內容相關要求，實驗學生關鍵開展流程設計；

3、學生不用編輯程序，只需把自身設計的流程用實驗平臺軟件所提供的SDL圖元制作出去，然后再進行‘運作/調節’；

4、假如SDL圖的流程設計恰當，實驗服務平臺將嚴格按照SDL圖的流程開展運作。學生對實驗平臺上的每一項實際操作將會得到期待的結論(如摘機之后聽見撥號音，電話接通之后會有回鈴音等)；

5、當實驗操控的結論與期待不符合時，說明流程設計有什么問題，實驗學生必須改動設計流程，再次來操作直至結論恰當。

6、針對有余力或是期待再次深層次的學生，系統平臺給予VC插口，學生‘雙擊鼠標’系統軟件早已所提供的相對應部件，能夠編寫自已的最底層設計控制模塊代替該部件；還能夠加上自身設計編制新部件。
