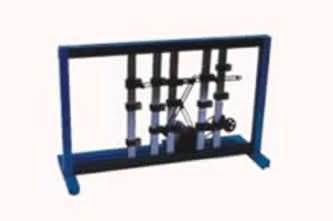

一、機構運動方案自主創新實驗臺介紹：

實驗臺由四個單獨機架與永磁電機、多種多樣長度低副桿組、凸輪軸、齒條、槽輪機構、轉動副、移動副、直線位移傳感器、位移傳感器、檢測檢測儀及各種聯接件等構成。為了便于各種零件和設備的儲放及管理，裝有設計方案精致、科學合理的存儲柜。

二、機構運動方案自主創新實驗臺性能參數：

1、電機功率:N=25W220V行程安排L=700

2、交流帶減速機電機額定功率:N=90W220V鍵入轉速n=10r/mi

3、拼湊機構運動方法：手動式、電動機推動（含轉動運動、平行線運動）

4、機架、零部件關鍵材料：A3鋼，45號鋼表面鍍鉻以確保不容易變型

5、實驗臺建立箱總數：4只/套

6、交流帶減速機電級：3個/套

7、交流帶伺服電機：1個/套

8、實驗臺機架總數：4臺/套>

9、試驗總數：（3—4）人X四組/套

10、開關電源:220V交流/50HZ

11、凈重：55kg/臺

12、尺寸:100X350X660（mm）

三、機構運動方案自主創新實驗臺性能和特性：

1、該實驗臺能夠省時省力的在四個機架上鋼筋搭接成各種平面圖機構運動方案，根據手動式或電機驅動器完成機構的運動。零件的實用性強，精密度和強度高，應用服裝拆便捷。機構姿勢偏差小，運動靈便。

2、該實驗臺在機構鋼筋搭接結束后，也可以根據必須容易地安裝好感應器，檢驗機構中單獨或與此同時好幾個機構的偏移、拐角及速率、瞬時速度等運動主要參數。根據配套檢測檢測儀與手機軟件，在電腦中清楚直接地注意到運動主要參數變動的關聯曲線圖。

3、該實驗臺構件聯接長短可比較大范疇無級調節，可容易地組裝畫筆工具在構件上，勾勒運動運動軌跡（例如曲軸曲線圖）。
