一、產品概述

本設備是PLC可編控制器綜合性實驗儀器。保證一機多用、資源整合共享、方便管理、PLC一部分模擬具體工業生產控制環節中最典型的控制對象，它生動有趣的講解了PLC整個執行過程?？梢陨鷦?dòng)有趣的執行器認證自身進行程序編寫的準確性，把握PLC的實踐應用，提高同學們對PLC學習的積極性。商品采用掛廂式，有利于實驗項目拓展與用戶第二次開發。自設備發布至今，獲得了各大高校課堂教學老師和權威專家的一致好評。整套裝置設計有效、功能齊全、實際操作簡單實用，對于學生了解并掌握可編控制裝置的控制設計原理操作步驟。加速學習培訓PLC的編程方式。都有著很大的協助。

二、關鍵設備組成

（1）邏輯性控制模塊

西門子系統S7-1200可編控制器模塊1套

1) 控制器CPU 集成化鍵入/導出：14 路數字量輸入 24V直流鍵入，10路晶體三極管導出24 V直流，2路模擬量鍵入0 - 10V DC或0 – 20mA；供電系統：直流 DC 24 V；可編文件存儲區：50 KB

2) 以太網接口電纜線

3) 數字量輸入plc模塊 8鍵入24V DC/ 8導出電磁閥

電源芯片，鍵入：120/230V AC，導出：24V DC/2.5A

7）全部I/O口均采用壓接和線接兩種形式。

（2）大數據可視化模塊

采用昆侖通態觸摸顯示屏TPC7062TI

1）1個HMI標準型顏色 PN，股票基本面版，7“ TFT 顯示器， 65536 色，Y一個網絡接口；

3）全部I/O口均采用壓接和線接兩種形式。

（3）創意搭建控制對象

1套 包括好幾個感應器/執行機構散件，為學生給予從單獨對象控制到簡易控制系統搭建的實踐教學平臺。包含：

1) 1個 工業型高電壓中間繼電器，電流量20A,電壓范圍：直流 DC 20.4 - 28.8 V，短路故障電源電路89A：

2) 環境溫度電加熱器一個，開關電源24V，輸出功率和外界環境變化而改變，具備防范意識，堅固耐用，

3) 2個PT100感應器，，溫度測量范疇0-100：

4) 2個直流風機，電源電壓24V，降噪

5) 一個密閉空間，可隨時收看加溫全過程和心態

6) 1個 變向開關，轉動校準，常開/常開常閉可選擇

7) 1個 按鍵開關，自校準式，常開/常開常閉可選擇

8) 2個 顯示燈，電壓范圍：直流 DC 20.4 - 28.8 V，色調：紅/綠各一

8）全部I/O口均采用壓接和線接兩種形式。

（4）邏輯編程控制對象

1套 數據信號模擬，涉及到的模擬元器件給予真實模擬量信息和開關量數據信號，可以模擬工業生產現場運行狀況。包含：

1) 2個 電流表，精確測量AQ電壓。

2) 2個 直滑電阻器，給予0~10V 直流電壓信號。

3) 8路開關和8路LED表明。

4）PLC模擬控制對象：，三層電梯、自動售賣機、機械臂、感應門、天塔之星、自動洗衣機、自動成型機、交通信號燈、裝配流水線、四路智力搶答、音樂噴泉廣場、軋鋼機、電子郵件快遞分揀、原材料快遞分揀、多級別傳輸帶等模擬控制實踐，顯示燈采用貼片式兩色LED，控制面板采用3D立體式五顏六色組合設計方案，使模擬對象更真實立體式，開關采用自校準兼鎖緊一體設計方案使實踐能靈便好用，為可用各種PLC控制模塊具備輸入信號高低電平轉換作用。

（5）健身運動控制目標

給予一套伺服電機，步進驅動器，適用多種多樣通信方式，配備一個485口，適用部位控制，速率控制。直線運動軸承一套，滾珠絲杠一套，主桿一套，按鍵開關四個，感應器3個

（6）變頻式控制目標

給予西門子變頻器V20一臺，輸出功率0.37KW，工作電壓220V，適用6路數字量輸入，4路導出，雙路模擬量輸入和導出，一臺三相異步電機，輸出功率180W，

（7）氣動式控制目標

配備一個SMC繼電器，繼電器電源電壓24V，SMC氣缸，氣缸行程200mm，工作壓力0.1-0.7MPa,姿勢方法雙功效，配置滾輪挪動，軸徑10mm，配備2個感應器，控制汽缸運作

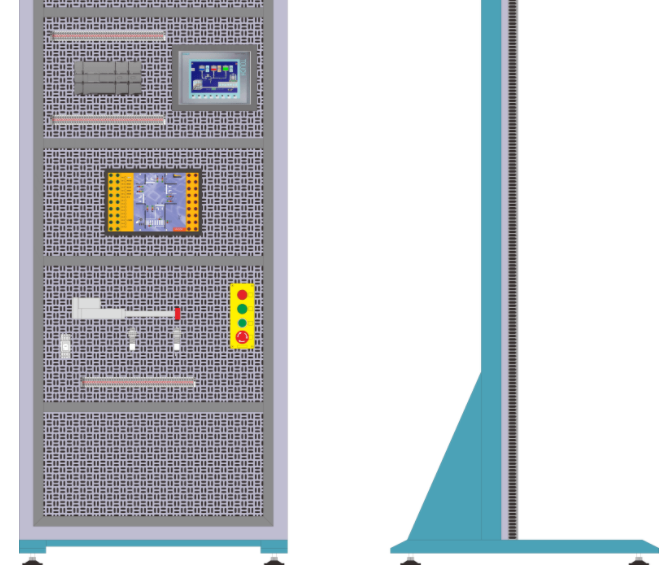

（8）產品平臺規格

1套網眼式規范控制屏（立柱式）：H2000*W800*D800；配套設施寫字桌1張，鋁合金型材鋼木結構。3臺配一個靜音氣泵同用。

★（9）試驗室智慧用電安全控制系統軟件

智能化電源管理系統具備過溫、短路故障、過電流、過電壓、欠壓保護、過壓、輸出功率限制7大保護作用；開關電源具備一鍵鎖定功能，解決故障，避免漏電保護開關重合閘，導致觸電事故；開關電源具備常見故障鎖定功能，出現故障造成斷電時，不可以人為因素通電，只能依靠遠程控制消除問題后，才可以通電取得成功；可以通過無線網絡4G和有線電視以太網接口與智能手機APP和PC端云服務平臺通信，沒網絡的情形下，教室里全套智能化電源管理系統可線下單獨運作。

1、移動智能終端：智能化電源管理系統以32位ARM為基礎，選用4.3寸五顏六色觸摸屏為人機交互，實時監控系統設備運行狀況，給予Zigbee、CAN等幾種通訊方式，具有語音播報功能。能實時檢測三相電壓、電流量、輸出功率，功率因素、工作頻率、電磁能等主要參數，液晶屏觸摸屏檢測標值。能監管試驗室電源故障模式和常見故障頻次；設備自我管理包括年月日時間表明；用戶使用刷信用卡方法要求開啟設備，PC端開展受權以后，設備可運行應用，PC端可分時圖預定設備的開啟和暫停！

2、手機上APP：用電量情況頁面實時同步現階段工作電壓、電流量、有無功功率、電磁能、設備環境溫度、漏電電流值等；用電量數據信息界面能智能化搜索近2年用電量數據信息，設置頁面能設定限制電磁能值、負荷值、設備過熱值、過欠壓值、過欠壓恢復期值等。后臺管理查詢報案日志、實際操作日志、常見故障日志等?？刂疲嚎梢詮男〕绦蛑羞h(yuǎn)程控制控制智能化開關的導通。

3、PC端系統：每一個設備情況信息表明，具備好幾個子頁面，具備故障診斷，用電量能效分析、規范化管理、用戶中心管理資料、客戶報案追蹤定位與信息統計分析；具備管理人員信息改動與權限設置等服務。可一鍵開啟和全部關閉設備，可以單獨控制每件設備的開關！

4、后臺系統：包括帳號管理、設備管理方法、報修管理、用戶管理系統，設備管理方法：①、包括安全管理系統：實時視頻監控每一個教室里，可一鍵瀏覽全部設備的線上和運行狀況，剖析設備利用率及使用時間?、?、包括設備連接點：可表明設備地理位置、編號名字、初始化狀況、客戶編寫、客戶查找等。

5、報修管理：用戶可以開展遠程控制報障，反映設備常見故障信息，編寫報障狀況，后臺管理可以進行遠程維護，實時跟進，以從根本上解決客戶設備維護保養。

6、用戶管理系統：可連接手機號碼，對帳戶開展一對一的安全加密，實名驗證，避免帳戶泄露、防盜系統，當場移動數據云服務平臺后臺系統管理方法。

（9）當場需要對作用逐一演試，給予合理、權威性的證明材料，確認該產品靠譜、安全性、創新性。教室里互聯網

三、可實訓新項目

（1）PLC的置位指令訓練

（2）PLC的校準指令訓練

（3）PLC移動指令訓練

（4）PLC的傳輸指令訓練

（5）PLC的邊緣指令訓練

（6）PLC的觸發器原理指令訓練

（7）PLC的加減法指令訓練

（8）PLC加減法指令訓練

（9）PLC乘除法指令訓練

（10）PLC乘法指令訓練

（11）PLC電子計數器指令訓練

（12）PLC計時器指令訓練

（13）PLC的與或非指令訓練

（14）PLC的最基本指令訓練實訓

（15）PLC模擬量輸入數據處理方法實訓

（16）紅綠燈的PLC控制實訓

（17）沖壓機床的PLC控制實訓

（18）流水燈的PLC控制實訓

（19）自動售貨機的PLC控制實訓

（20）機械臂的PLC控制實訓

（21）天塔之星的PLC控制實訓

（22）洗衣機的PLC控制實訓

（23）感應門的PLC控制實訓

（24）三層電梯PLC控制實訓

（25）四路智力搶答PLC控制實訓

（26）音樂噴泉廣場PLC控制實訓

（27）軋鋼機PLC控制實訓

（28）電子郵件快遞分揀PLC控制實訓

（29）原材料快遞分揀PLC控制實訓

（30）多級別傳輸帶PLC控制實訓

（31）觸摸屏的最基本界面編寫實訓

（32）觸摸屏通信基本參數實訓

（33）觸摸屏上燒錄實訓

（34）觸摸屏的交通信號燈控制實訓

（35）PLC與觸摸屏通信實訓

（36）伺服電機的基本參數

（37）伺服電機的內部接線端子控制

（38）伺服電機位置控制

（39）伺服電機 模擬量輸入控制

（40）伺服電機通信控制

（41）變頻器參數設定

（42）變頻器面板起停

（43）變頻調速器外界接線端子起停

（44）變頻調速器模擬量輸入控制

（45）變頻器通訊控制

（46）觸摸屏、PLC、變頻調速器總線通訊控制

（47）觸摸屏、PLC、伺服電機單脈沖控制

（48）PLC濕度的變換控制

（49）PLC環境溫度PID控溫控制訓練

（50）PLC氣動系統的控制
