一、產品概述

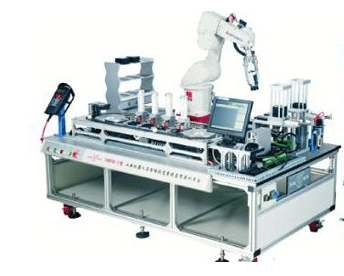

本機器設備包括六自由度工業機器人、智能視覺檢測系統、RFID數據傳輸系統、PLC控制系統及一套送料、運輸、裝配、倉儲物流組織，能夠?qū)崿F(xiàn)對遠程數據傳輸?shù)墓ぜ_展快遞分揀、檢驗、運送、裝配、存放等行為。

該網站各零部件均安裝于鋁型材桌面，機械系統、電氣控制系統控制回路、執行器相對獨立性，選用工業生產標件設計方案。經過此服務平臺能夠進行機械組裝、配電線路設計和布線、PLC編程與調節、智能視覺流程編寫、工業機器人程序編寫與調節、RFID數據傳送運用等各個方面練習，適宜高職院校、技術學校自動化類對口專業《工業機器人與控制系統》、《自動化技術》等科目的實訓課程，適宜自動化技術專業技術人員開展工程訓練及技能競賽。

二、產品優勢

1.創新能力：將工業機器人、智能視覺效果、RFID數據無線通信技術融合到一個實驗平臺中，縮微一個工業生產現場生產流水線，緊密聯系工業生產實踐應用，可很好地開拓學生們視線，有較強的創新能力。

2.開放性：用戶可以運用服務平臺所提供的工業機器人自動控制系統、智能視覺識別系統，開展智能機器人基本上操縱程序編寫試驗，也可以利用平臺上的PLC、RFID以及各種工件開展相互配合運用層面的課堂教學與研究。給予工業機器人底層驅動接口函數，能夠客戶進行二次開發使用和開展多方面機器人控制科技的科學研究。

3.協調能力：給予“工件裝配流程編輯手機軟件”，為主導控制板特定裝配每日任務，能呈現工業機器人的柔性化生產的特征，可針對不同的生產制造規定，設計方案開發不同類型的監控軟件。

三、技術性技術性能：

1.鍵入開關電源：三相四線AC380V±10% 50Hz

2.設備容積：＜3kVA

3.尺寸：約2000mm×1200mm×1500mm（實驗平臺）

約600mm×560mm×880mm（寫字桌）

4.六自由度工業機器人主要參數以下表：

維持級別:IP40；

姿勢可玩性:6

組裝姿態:木地板、垂吊；

結構:豎直多骨關節型；

驅動形式:AC伺服電機；

部位驗出方法:肯定型伺服電機；

較大可搬凈重4kg；

肱骨長mm:≧240 300；

較大姿勢半經mm: ≧640；

姿勢范疇:度

(J1):480（-240～ 240）

(J2): 240（-120～ 120）

(J3): 164（0～ 164）

(J4): 400（-200～ 200）

(J5): 240（-120～ 120）

(J6): 720（-360～ 360）

最高速度:度/秒

(J1):420

(J2): 336

(J3): 250

(J4): 540

(J5): 623

(J6): 720

較大生成速率9048mm/sec

部位來回精密度±0.02mm

周邊環境溫度℃:0～40

允許扭矩

(J4)N?m :6.66

(J5)N?m :6.66

(J6)N?m :3.96

允許慣性力

(J4)kg?m2:0.2

(J5)kg?m2:0.2

(J6)kg?m2:0.1

專用工具布線:著力點鍵入8點、導出8點

電纜長度m:5

5.智能視覺檢測系統主要有以下作用：

(1)載入圖象——從照相機載入圖象的功效：照相機圖象鍵入； 照相機圖象鍵入HDR ； 照相機轉換（適用與此同時接2臺攝像頭）；測量圖象轉換。

(2)定期檢查測量——實行測量的處理方法新項目的辦法：檢索；靈便檢索，靈巧檢索；ECM檢索；EC圓檢索；樣子檢索；歸類檢驗；邊沿位置檢測；邊沿間隔；掃描儀邊沿部位；掃描儀邊沿總寬；均值色/偏色； 總面積重心點；標簽檢測；標簽數據；穩定型標識 ；視覺檢測；高精密缺點；細致配對；字符檢測；日期核查；實體模型詞典；條碼檢驗；2二維碼檢驗；圓視角獲得。

(3)調整圖象——為清晰地開展測量但在輸入圖象中對測量目標開展部位調整的辦法部位調整；梯狀失幀賠償；測量預處理；環境清除；顏色灰度值過慮；色調提取過慮；色調不均清除；花紋花式清除；光環清除；全景畫；圓展開；

(4)結論導出——對于測量過程的導出方法串行數據導出；并行處理數據輸出；串行通信判斷導出；并行處理判斷導出。

6.RFID數據傳輸系統：

輸出功率:13.56MHz

作用范圍:≧130mm

協議書:ISO 15693, ISO 18000-3

傳輸速率:26.5 kbit/s

寫訪問時長:≤0.6ms

載入訪問時間: ≤0.6ms

接口規范:RS422

四、服務平臺結構與構成硬件要求：

本平臺規定由六自由度工業機器人系統軟件、智能視覺檢測系統、程序控制器（PLC）系統軟件、RFID數據傳輸系統、專用工具改裝模塊、四工序送料模塊、環狀運輸模塊、平行線運輸模塊、工件拼裝模塊、自動化倉庫模塊、廢舊物品回收框、各種工件、電機控制柜、鋁型材實驗桌、鋁型材寫字桌等構成，能夠?qū)崿F(xiàn)對遠程數據傳輸?shù)墓ぜ_展快遞分揀、檢驗、運送、裝配、存放等行為。

六自由度工業機器人系統軟件：由機器人本體、機器人控制器、步態分析模塊、輸出信號分配器和爬取組織構成，武器裝備多種多樣工裝夾具、強力吸盤、測量儀器、設備等，可以對工件開展爬取、汲取、運送、裝配、打磨拋光、測量、拆卸等行為，還可以爬取智能視覺效果照相機對工件、裝配全過程實時視覺檢測系統實際操作。機器人本體由六自由度骨關節構成，固定于鋁型材試驗桌子。智能機器人步態分析模塊有液晶顯示器、也就能按鍵、急停按鈕、實際操作電腦鍵盤，用以基本參數、手動式步態分析、部位編寫、程序編程等行為。

1.智能化視覺監測系統

需要提供2套智能化視覺系統軟件，一套為智能化視覺監測系統，可隨機器人挪動（視覺工裝），另一套為智能化視覺相機系統，固定不動在行業桌面上固定支架上。

智能化視覺監測系統由視覺控制板、視覺照相機及監控顯示屏等構成。挪動視覺工裝用以檢驗工件的特點，如數據、色調、樣子等，還能夠?qū)Π惭b實際效果開展實時監測實際操作。根據I/O電線連接到PLC或機器人控制板，還支持串行接口和以太網接口系統總線傳送到PLC或機器人控制板，對檢驗結果和檢查信息進行傳送。

2.智能化視覺相機系統

由一體式視覺控制板、照相機、燈源及攝像鏡頭等構成。智能化視覺相機系統用于完成對物件挪動流程的視覺追蹤，及物件中心線、表層、規格等參數獲得科學研究。

3.RFID數據傳輸系統

RFID監測系統，安裝于外環線運輸單元左邊弧形處，rfid標簽已埋在工件內部結構。當工件從外環線運輸模塊通過左邊弧形處時，RFID監測系統能夠清晰地載入工件里的標簽信息，如序號、色調、相對高度等相關信息，該數據根據工業生產當場系統總線傳送給PLC，用于完成工件的快遞分揀實際操作。

4.程序控制器模塊

配置程序控制器、數字信號擴展模塊、模擬量輸出控制模塊、232串口通信控制模塊、以太網通信控制模塊等，用以讀寫能力RFID全面的工件數據信息，操縱機器人、電動機、汽缸等執行器姿勢，解決各模塊檢測信號，管理流程、傳送數據等每日任務。

5.專用工具改裝模塊

由小一口氣夾、真空發生器、強力吸盤工裝、視覺工裝、精準定位工裝、工裝支撐架等組織構成。大一口氣夾、真空發生器組裝機器人本身上，受機器人操縱，大一口氣夾不但可以夾取工件，還能夠夾取三種工裝開展多功能性實際操作。大一口氣夾一側前面配有光電傳感器，用以檢驗正前方有沒有物件，另一側配有氣動式連接設備，用以將氣動式數據信號全自動導到氣動式工裝（強力吸盤工裝）上。工裝支架安裝在鋁型材實驗桌子，用以機器人全自動擺放和取采用不同的工裝。

給予多種多樣工裝：強力吸盤、視覺、精準定位等。

強力吸盤工裝上配有真空吸吊機和氣動式連接設備，當大一口氣夾夾取強力吸盤工裝時，真空吸吊機動作由機器人操縱，能夠隨著挪動，汲取隨意可抵達部位里的工件。

視覺工裝上配有視覺照相機，當機器人夾取視覺工裝時，視覺照相機能夠伴隨著機器人移動拍照不一樣部位、不一樣角度的工件或情景。

精準定位工裝上配有定位針，用以精準定位工件位置。

7.四工序送料模塊

由井式爐料庫、推料汽缸、頂料汽缸和光電開關構成，安裝于鋁型材實驗桌子，用以將工件庫文件的工件先后發布到環狀輸送機。給予不一樣序號、不一樣相對高度、不同顏色規范工件，及其序號缺乏字的筆畫、雜點累加忍不達標工件。四工序的送料設計構思，促使送料方法多元化，能夠進行單一的送料，還可以進行不一樣序號、相對高度、色調的組成送料，以及對于送料速率速度操縱，完成送料方式的多元化。

8.環狀運輸模塊：包括一套交流調速系統軟件，由變頻調速器、三相交流電機、環狀板鏈（輸送帶）、對射傳感器等構成，安裝于鋁型材實驗桌子，用以傳送工件。

9.平行線運輸模塊：包括一套直流調速系統，由直流無刷電機、高精密伺服電機、變速控制板、同步帶等構成，安裝于鋁型材實驗桌子，用以傳送工件（工件追蹤爬取時要）。

10.工件拼裝模塊：由工件盒送料機構及工件蓋送料機構構成，安裝于鋁型材實驗桌子，用以安裝工件。具備3個工件盒拼裝部位，可以同時對3個工件盒開展安裝實際操作。工件盒里配有4個工件槽用以擺放工件，工件盒和工件蓋四個角含有帶磁黏合，能使工件盒與工件蓋密切組合在一起。配有好幾個感應器，能夠檢驗工件盒/工件蓋有沒有、方位是不是裝反。機器人能夠進行工件盒/工件蓋裝反后的調整、工件按順序安裝、工件拆卸等行為。根據對工件盒/工件蓋正反面擺放，工件安裝順序轉變，提升機器人的應用協調能力，可以進行機器人不一樣難易度的應用調查，完成實驗及考評的多元化。

11.自動化倉庫模塊：由鋁質原材料制作而成，規定配9個持倉（3×3），安裝于鋁型材實驗桌子，用以擺放安裝過的部件，還可以通過機器人對安裝完成部件開展拆卸，并歸類擺放到對應的工件料庫。

12.廢舊物品回收框：安裝于鋁型材實驗桌左后面，用以機器人全自動擺放被檢測出的沒用工件或不合格產品。

13、電機控制柜用以組裝機器人控制板、PLC、變頻調速器及變速控制板等電氣設備構件，選用網孔板的構造，有利于拆卸。根據二根電纜與鋁型材實驗桌相接，兩邊應用航空插座，強電弱電分離出來，聯接可以信賴。

14.以太網接口無線路由器：以太網接口無線路由器將PLC、機器人控制板、智能化視覺控制板組成一個以太網接口局域網絡，開展數據庫的彼此傳送，完成工業生產當場自動控制系統的高層次運用，與此同時可以鍛煉考評同學們對工業網絡的應用專業技能。

五、務必能完成實驗新項目

1.工程項目實驗/實踐項目

(1)PLC程序編寫與調節 實驗

(2)工業機器人步態分析單元操作實驗

(3)工業機器人軟件應用實際操作實驗

(4)工業機器人基本上命令程序編寫實驗

(5)工業機器人工件的跟進爬取實驗

(6)應用RFID手機軟件讀寫能力rfid標簽實驗

(7)PLC對RFID的數據讀取實際操作實驗

(8)PLC對RFID的信息載入實際操作實驗

(9)智能化視覺序號核對精確測量實驗

(10)智能化視覺色調核對精確測量實驗

(11)智能化視覺視角核對精確測量實驗

(12)智能化視高圖像分割實驗

2.高端開發及課題研究研究內容

(1)生產流水線工件傳輸速度提升科學研究

(2)工業機器人、智能化視覺系統軟件、RFID綜合運用科學研究

(3)工業機器人根據伺服電機的跟進爬取開發

(4)工業機器人根據視覺的跟進爬取開發

(5)工業機器人根據視覺的圖形組合開發

(6)工業機器人根據視覺的物品外觀設計追蹤作用開發

(7)工業機器人根據視覺的物件尺寸獲得開發

(8)工業機器人根據視覺表面生產加工（打磨拋光）作用開發

(9)工業機器人根據視覺的畫圖作用開發

六、配置清單

1.標準配置：

編號名 稱關鍵構件、元器件及規格型號總數備注名稱1電氣設備實踐柜700mm×600mm×1500mm1臺 2實訓基地2000mm×1200mm×1400mm1臺 3工業機器人6軸工業機器人本身RV-3SD1臺三菱機器人控制板CR1DA-7001套4智能化視覺系統軟件視覺控制板FZ4-3501臺omron視覺照相機FZ-SC1臺5RFID系統軟件寫卡器RF260R1只西門子系統rfid標簽36個6程序控制器系統軟件PLC服務器FX3U-64MT1只三菱數字量輸入控制模塊FX2N-8EX1只模擬量輸出控制模塊FX2N-2DA1只232通訊模塊FX3U-232-BD1只以太網通信控制模塊FX3U-ENET-L1只7交流調速系統軟件變頻調速器FR-D720S-0.4kW1套 交流減速電機01K3GN-D/0GN50K8直流調速系統PID變速控制板24/20BL-4Q021套 直流無刷電機DM-06-2GN-24伺服電機EKP3808-001G1024BZ110交換機4P網絡網絡交換機1臺 11實踐控制模塊四工序送料模塊、環狀運輸模塊、平行線運輸模塊、工件拼裝模塊、自動化倉庫模塊等1套 12鋁型材寫字桌600mm×560mm×1100mm1張 13打氣泵靜音氣泵1臺 14電纜線PLC通信光纜、以太網接口線等1套 15Ф6支氣管 3米

2.耗品及各類專用工具

編號名字關鍵構成元器件總數1耗品熔斷絲、0.75mm2輸電線、1.5mm2輸電線、號碼管、接線端子排等1套2配套設施

專用工具包含小一字螺絲刀、小十字螺絲刀、長柄螺絲起子、時鐘螺絲起子、剪子、剝線鉗、斜口鉗、斜嘴鉗、電鉻鐵、測電筆、錫絲、醫用鑷子、活動扳子、里外六角扳手、攜帶式數字萬用表及書寫筆等1套
