產品優勢
l 選用DSP開發板 電機驅動板 液晶屏觸摸標注的組成作業平臺，便捷客戶完成電機操縱的一體化開發；
l DSP端選用自主研發DSP28335好用板，以現如今流行TMS320FDSP28335為基礎，選用六層核心板 底版的方式；
l BLDC電機服務平臺選用三相全橋防護操縱，精準的PID優化算法，確保電機精準運行；
l 板載硬件平臺豐富多彩，外伸功能齊全，可以滿足各種新項目實驗。
l 4.3寸觸摸表明，選用工業類等級，達到極端的工作氛圍，友善的工業觸摸屏便捷您更加好的實際操作；
l 選用分割單獨的模塊化核心理念，既可以單獨演試，也可總體工作中；
l 針對電機操縱有獨特定制的電機操縱口；
l 詳盡的使用手冊，使您輕輕松松新手入門把握；
l 重視EMI設計方案，平穩高效率，包含外伸以及所有外接設備網絡資源；
l 熱門的FDSP28335服務平臺，是電機操縱行業領域電力檢測行業的選擇；
l 豐富多樣的實驗方法，可以滿足各種各樣課堂教學實驗，特別是在電機操縱行業，便捷客戶對它進行移殖。

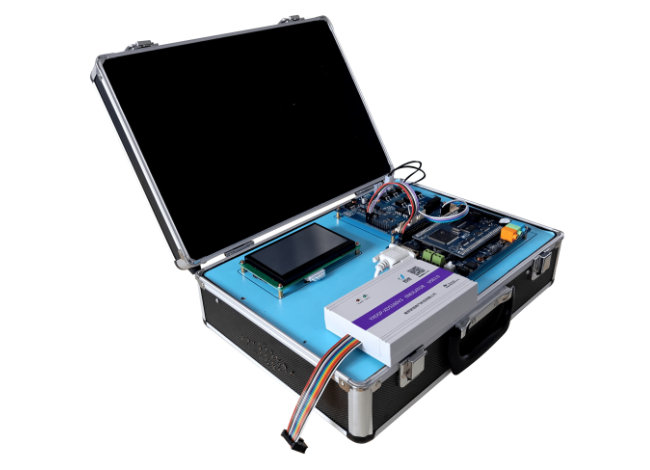

BLDC實驗箱設備參數
編號項目要求DSP
端1主CpuTMS320FDSP28335（開發板方式）2電腦鍵盤外伸3*4矩陣鍵盤3液晶顯示器12864液晶顯示屏（帶中文字幕在線庫）4RS485接口1路RS485接口5CAN用以CAN總線組網方案6PWM接口18路PWM（包括6路加強型PWM）7RS232接口1路RS232接口8ADC輸入接口16路AD輸入接口，意見反饋電機狀態9聲頻接口Audio接口，給予音頻、播音主持作用10捕獲接口6路CAP捕捉口（和正交和編號單脈沖管腳同用）11DSP外伸接口20位地址線和16位手機充電線及其它12SD卡接口客戶自制SD卡13開關開關電源 5V，5AB
LDC
端14三相無刷電機電機接口可以和12V—36V電機相接，額定電壓不得超過4A15電機種類有位置傳感器和沒有位置傳感器的無刷電機電機相接1626針接口，包含PWM單脈沖輸入接口，AD接口可以和YXDSP-FDSP28335A/B、
YXDSP-F2812/basic相接，PWM輸入17BLDC_HALL接口位置傳感器電機的霍爾元件導出18CAP_BEMF接口與控制終端CAP相接，無位置傳感器電機自感電動勢輸出端口19CAP_HALL接口與控制終端CAP相接，有位置傳感器的電機霍爾元件輸出端口20電機開關電源輸入接口24V直流母線電壓的輸入端表明
端21液晶顯示器工業型4.3寸LCD串口屏，480*272屏幕分辨率，5V配電，帶觸碰22核心處理器CORTEX-M3核心 快速FPGA23通信接口RS232脈沖信號23上位機VisualTFT
DSP技術指標值
l 主Cpu TMS320FDSP28335，cpu主頻150MHz
l SRAM 片內：34K ×16位，0等候
片外：512K×16位，15ns
l FLASH 片內：256K×16位，36ns
片外：512K×16位，70ns
l ROM 片內：BOOT ROM 8K×16位
片內：OPT ROM 1K×16位，36ns
l A/D 片內：2×8安全通道，12位屏幕分辨率，80ns轉換速度，0～ 3V輸入測量范圍
l HOST USB2.0 1安全通道，飛速
l SCI 多線程串口通信 2安全通道，MAX3232
l CAN總線 1安全通道，合乎CAN2.0標準，最大傳輸速度1Mbps
l 以太網接口 1安全通道，適配N(xiāo)E2000，最大傳輸速度10M
l 操作溫度 0～70℃
BLDC性能指標
l 直流母線電壓 12~36V
l 電機額定電壓不得超過 4A
l 電機霍爾元件的電源電壓 5V
l 過壓到流標示
DSP端標準配置
l 1.JTAG接口：DSP燒錄器聯接接口，可以進行線上模擬仿真和燒寫程序。
l 2.SCI接口：1路232接口，1路485接口，可以和上位機軟件開展串口通信。
l 3.PWM接口：18PWM（在其中6路高精密HPWM），便捷電機操縱。
l 4.CAP接口：4路CAP捕獲口（和6路正交和編號單脈沖管腳公共）。
l 5.CAN：1路CAN2.0接口，用以CAN總線組網方案。
l 6.ADC輸入接口：16路AD輸入接口，12位精密度，輸入電壓范圍：0—3V。
l 7.聲頻接口：3路Aduio接口，給予音頻、播音主持作用
l 8.電機操縱接口：2組電機操縱接口，每一組能控制一臺3相電機。
l 9.DSP外伸接口：20位地址線和16位手機充電線及其它。
l 10. 一個X1226實時時鐘和2KB的I2C EEPROM。
l 11.手動式復位開關，便捷客戶校準實際操作
l 12.SD卡槽：能夠外掛軟件挪動SD卡
DSP實驗新項目
實驗具體內容
實驗1GPIO-LED檢測
實驗2GPIO-Setup實驗
實驗3TIMER0按時檢測
實驗4TIMER1按時檢測
實驗5功能鍵終斷實驗
實驗6FFT實驗
實驗7聲頻輸入實驗
實驗8SCIB通訊實驗
實驗9SCIC的RS485通訊實驗
實驗10SD卡創建txt文件實驗
實驗11浮點運算實驗
實驗12看門狗1實驗
實驗13外界Flash讀寫能力實驗
實驗14外界RAM讀寫能力實驗
實驗15外界RTC數字時鐘實驗
實驗16外界EEPROM讀寫能力實驗
實驗17DMA方法讀寫能力外界RAM實驗
實驗18PWM實驗
實驗19捕捉實驗
實驗20CAP捕捉PWM信號實驗
實驗21SPI中斷方式測試實驗
實驗22Mcbsp配備為SPI測試實驗
實驗23Mcbsp中斷方式測試實驗
實驗24DMA方法讀mcbsp實驗
實驗25AD查看實驗
實驗26上面開啟AD實驗
實驗27CAN測試實驗
實驗28CAP配備為APWM實驗
實驗29HRPWM實驗
實驗30高像素PWM實驗
實驗31線性卷積實驗
電機驅動模塊實驗新項目
編號實驗項目說明1有位置傳感器無刷電機電機的開環控制 2有位置傳感器無刷電機電機的閉環控制系統 3無位置傳感器無刷電機電機的開環控制 4有位置傳感器無刷電機電機的實驗袋的操縱 5給予全部系統內每一個可編元器件源碼
液晶顯示屏產品型號
產品規格DC48270B43_02TW產品類別標準型核心處理器CORTEX-M3核心 快速FPGA規格4.3寸屏幕分辨率480*272色調64K色，16位RGB通信接口RS232圖片下載
存儲量USB2.0/SD卡/UART
1Gbit，隨意尺寸照片存儲，累加可存放457張全屏圖片涂層2個圖層，層與層間可復制累加表明SD卡接口適用，用以離線批量生產和線長特定照片升級電腦鍵盤接口適用，外置4*4矩陣鍵盤觸碰適用功能損耗開背光燈：202mA@5V 關背光燈：86mA@5V工作電壓輸入5-26V屏合理表明尺寸長×寬=95.0mm×53.8mm尺寸長×寬×高=121.8mm×74.7mm×13.5商品凈重量90g機殼無配套上位機軟件PC機手機軟件VisualTFT組態軟件控制適用按鍵室內空間、文字室內空間、時間軸控制、儀表盤、動漫和曲線圖等常見控制系統鍵盤內嵌虛似觸摸鍵盤和英語輸入法
