一、 概 述

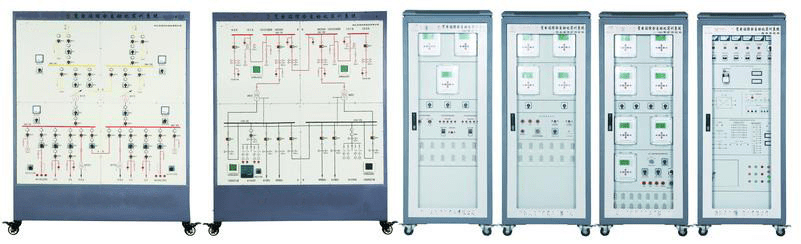

此系統由一次系統屏、二次保護柜、配電站后臺系統三部分組成。一次系統采用最典型的110kV變電站工程為實體模型，設兩部3繞組主變，均是有載調壓型；設雙路入線，110kV側采用內橋布線，35kV和10kV側采用單母按段。二次一部分所有采用微型機型繼電器保護設備及測控裝置，雙路110kV入線配有配電線路保護、兩部110kV主變配有變壓器差姿勢為主導保護，與此同時配有儲備保護； 35kV母線槽含有電力電容器、互感器、35kV同軸電纜都設有針對微型機保護設備；針對3繞組變壓器低電壓側導出同軸電纜配電設備至遠處10kV配電站采用光纖線差姿勢為主導保護、與此同時裝有配電線路保護做為儲備保護；10kV配電站裝有10kV同軸電纜、10kV高壓電機、10kV電壓互感器等關鍵設備相匹配配有微型機保護設備；為了實現供電質量，配有后備電源全自動投切設備。因此保護屏能上傳數據，接納監控錄像機指令，徹底達到“四遙”性能和遠動的需求。與此同時采用以太網接口和多串口卡，很切實解決了保護設備與后臺系統間通信發展瓶頸。
尺寸：6320×600×1870mm（加后臺管理寫字桌），總重低于600Kg。
二、 特 點
1. 配有典型性完備的一次系統，開關、閘刀開關采用不同種類開關實際操作，自鎖互鎖設定完善。 電氣回路可以設置多種類型常見故障；
2. 二次繼電器保護設備配備詳細；
3. 間隔層設備優良，運作靠譜；
4. 通訊系統具有單獨的通信信道，達到?jīng)]有人值班要求；
5. 成套設備性強，一次系統、二次系統、監管系統設置齊備；
6. 開放性好，保護測控裝置采用規范通信協議，軟件管理系統采用工業生產組態，開放協議書。
7. 采用32位Cpu，16位AD取樣，關鍵部件所有采用進口的元器件，確保了設備配電設計里的很高的可靠性，商品已通過嚴格型式檢驗和電磁兼容測試，確保了商品在極端條件下的適應力和穩定性。
8. 對于110kV以下的主變壓器、供配電系統同軸電纜、電力電容器、電機、變壓器和備自投等需求設計。除開具備完備的保護作用外，還具備對系統的電氣量的測定作用以及對機器的可編程控制作用，具備通信接口，可以通過計算機接口將信息數據傳輸至上位機軟件（監管、生產調度電子計算機），與此同時接納上位機軟件的分、重合閘等操縱指令。
9. 具備多通道開關量輸入輸出，可以根據客戶需求在規范版本號上擴大開入和開出，每一個開入均是交直流電源雙用。
10. 板上顯示系統的實時動態，監視系統的運行狀況，如：電流、工作電壓、輸出功率，開關部位這些，且有完備的預告片、報警作用。
11. 具備故障錄波作用，應分別紀錄保護運行前、保護姿勢前各兩個星期波，保護啟動時、保護姿勢后各八個周波。
12. ★設備具備仿真模擬造成規范4直流電壓3相電流，容易地進行一定的組成導出開展多種類型保護實驗。每直流電壓可以設置200V，精密度:偏差＜0.01V；電流三相可導出200A，精密度:偏差＜0.01A。相位差范疇: 360o，精密度:偏差＜0.1o； 屏幕分辨率: 0.01o?？煞抡婺M微型機測控裝置在各個運行狀況下采樣值，如：停止運營、正常的、常見故障等條件下電參數，在各個工作狀況狀況下自動選擇所預設值，相互配合設備恰當投切一次設備。
13. 具備 1 個標準化的 RS485 通信接口(Modbus RTU 通信協議)，
14. 雙路以太網通訊（IEC60870-5-103通信通信規約）。
三、實訓課程
配電線路保護類
系統模擬短路故障
微型機配電線路保護設備參數整定實際操作
無期限電流速斷保護
帶期限電流速斷保護
定時限過電流保護
★方位過電流保護
過電流三相一次自動重合閘保護
反時限過電流保護
電流工作電壓連鎖加盟保護
零序電流保護
零序電壓保護
配電線路綜合性保護
110kV配電線路綜合性保護（中性線立即接地裝置）
35kV配電線路綜合性保護（中性線根據電磁線圈接地裝置）
10kV配電線路綜合性保護（中性點不接地）
★光纖線差動保護保護保護
變壓器保護
系統軟件正常運轉及不均衡電流的精確測量
變壓器的電流速斷保護
微型機變壓器縱差動保護保護整定值
變壓器的二次諧波制動系統試驗
變壓器差動保護速斷保護
三繞組變壓器差動保護保護
對比率制動系統特征的科學研究
雙繞組變壓器的過電流保護
三繞組變壓器的過電流保護
變壓器低壓啟動過電流保護
變壓器復合型工作電壓啟動過電流保護
雙繞組變壓器的過負荷保護
三繞組組變壓器的過負荷保護
變壓器設計方案性實踐（設計制作、布線、姿勢實驗）
Y/△-11雙繞組變壓器過電流保護
Y/△-11雙繞組變壓器過負荷保護
雙繞組變壓器綜合性保護
三繞組變壓器綜合性保護
變壓器非電量保護
10kV電容器組保護
三段電流保護
過壓保護
低壓保護
不均衡工作電壓保護
不均衡電流保護
零序電流保護
電容器組綜合性保護
10kV高壓線路發電機組保護
微型機電機保護設備參數整定實際操作
高壓電動機的速斷保護
高壓電動機躲避運行電流速斷保護
★高壓電動機的負序過電流保護
高壓電動機匝間保護
高壓電動機的反時限過電流保護
高壓電動機過壓保護
高壓電動機欠電壓保護
高壓電動機零序過電流保護
互感器保護
母線槽過壓保護
母線槽低壓保護
母線槽3UO過電壓保護
PT并排
保護裝置
重合閘（前加快、后加速、檢同時期、檢壓力）
應急電源全自動資金投入（入線備投、母聯備投）
一次系統倒閘操作
配電站綜合自動化系統軟件
