一、 概 述

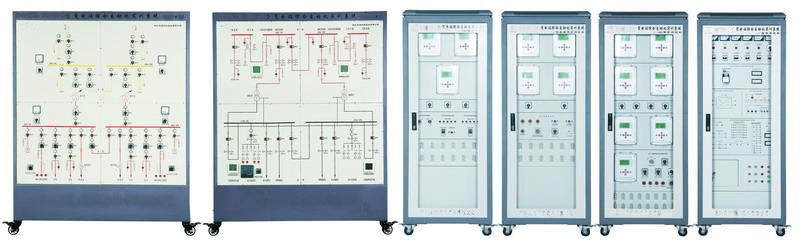

此系統由一次系統屏、二次保護柜、配電站后臺系統三部分組成。一次系統選用最典型的110kV變電站工程為實體模型，設兩部主變，均是有載調壓型；設雙路入線，110kV側和10kV側選用單母按段,35kV側選用單母按段帶旁母布線。二次一部分均采用微機型繼電器保護設備及測控裝置，分成四個保護柜組裝；能上傳數據，接納監控錄像機指令，徹底達到“四遙”性能和遠動的需求。與此同時選用多串口卡，很切實解決了保護設備與后臺系統間通信發展瓶頸。
尺寸：6320×600×1870mm（加后臺管理寫字桌），總重低于600Kg。
二、 特 點
1. 配有典型性完備的一次系統，開關、閘刀開關選用不同種類開關實際操作，自鎖互鎖設定完善。 電氣回路可以設置多種類型常見故障；
2. 二次繼電器保護設備配備詳細；
3. 間隔層設備優良，運作靠譜；
4. 通訊系統具有單獨的通信信道，達到?jīng)]有人值班要求；
5. 成套設備性強，一次系統、二次系統、監管系統設置齊備；
6. 開放性好，保護測控裝置選用規范通信協議，軟件管理系統選用工業生產組態，開放協議書。
三、實訓課程
配電線路保護類
(1) 系統軟件正常的﹑較大﹑最少運行模式
(2) 電氣控制系統短路故障
(3) 微機保護設備基本上系統測試
(4) 微機定時限過電流保護
(5) 微機無期限電流速斷保護
(6) 微機帶期限電流速斷保護
(7) 環節式電流保護
(8) 運行模式對保護敏感度產生的影響及敏感度校檢
(9) 電流工作電壓連鎖加盟保護
(10) 反時限保護試驗
(11) 環節式過電流保護與自動重合閘前加快
(12) 環節式過電流保護與自動重合閘后加速
(13) 輸出功率方位過電流保護
(14) 零序電流保護
(15) 過負荷保護
(16) 低電壓解列
路線設計性實踐（設計制作、布線、姿勢實驗）
電流工作電壓連鎖加盟速斷保護與過電流保護
電流工作電壓連鎖加盟速斷﹑過電流綜合性保護與自
動自動重合閘
反時限電流保護與過電流保護
反時限﹑過電流綜合性保護與自動重合閘
電流工作電壓連鎖加盟保護與自動重合閘前加快
電流工作電壓連鎖加盟保護與自動重合閘后加速
反時限過電流與自動重合閘前加快保護
反時限過電流與自動重合閘后加速保護
配電線路綜合性保護
110kV配電線路綜合性保護（中性線立即接地裝置）
35kV配電線路綜合性保護（中性線根據電磁線圈接地裝置）
10kV配電線路綜合性保護（中性點不接地）
變壓器保護
系統軟件正常運轉及不均衡電流的精確測量
仿真模擬變壓器煤層氣保護
變壓器的電流速斷保護
微機變壓器縱差動保護保護整定值
變壓器的二次諧波制動系統試驗
變壓器差動保護速斷保護
三繞組變壓器差動保護保護
Y/Y-12雙繞組變壓器差動保護保護
Y/△-11雙繞組變壓器差動保護保護
對比率制動系統特征的科學研究
雙繞組變壓器的過電流保護
三繞組變壓器的過電流保護
變壓器低壓?jiǎn)?dòng)過電流保護
變壓器復合型工作電壓?jiǎn)?dòng)過電流保護
中性線立即接地裝置運作變壓器零序保護
一部分中性點接地運作變壓器零序保護
雙繞組變壓器的過負荷保護
三繞組組變壓器的過負荷保護
變壓器設計方案性實踐（設計制作、布線、姿勢實驗）
Y/△-11雙繞組變壓器過電流保護
Y/△-11雙繞組變壓器過負荷保護
雙繞組變壓器綜合性保護
三繞組變壓器綜合性保護
10kV電容器組保護
三段電流保護
過壓保護
低壓保護
不均衡工作電壓保護
不均衡電流保護
零序電流保護
電容器組綜合性保護
保護裝置
自動重合閘（前加快、后加速、檢同時期、檢壓力）
應急電源全自動資金投入（入線備投、母聯備投）
工作電壓無功功率自動控制系統（后臺軟件完成）
一次系統倒閘操作
配電站綜合自動化系統軟件
四、 關鍵配置清單
編號名字規格技術參數單位數量 35/10KV系統軟件控制柜1240×600×1800臺1 10/0.4KV系統軟件控制柜1240×600×1800臺1 保護測控技術柜800×600×1800臺4 電流表6L2 4 多用途多功能儀表液晶顯示屏 4 仿真模擬隔離開關開關按鍵開關，旋紐開關套41 互感器 套1 電流電壓互感器 套16 無功補償控制板指月 4路套1 微機配電線路保護TYKJ-8001 2 微機變壓器儲備保護TYKJ-8003（高、中、低） 6 微機變壓器差動保護保護TYKJ-8004 2 微機備自投設備TYKJ-8005 2 微機電容器組保護設備TYKJ-8008 2 仿真模擬有載調壓設備 套1 配件 批1 電力工程遠程實時監控手機軟件（非組態軟件版）配套設施微機保護（現場展示）套1 供電系統微機保護設備開發服務平臺（現場展示）套1 供電系統綜合性課堂教學模擬仿真軟件（現場展示）給予軟件著作權證書套1 供配電系統倒閘操作模擬仿真練習學習軟件（現場展示）給予軟件著作權證書套1 實訓指導書 本1配電站電腦監控軟件
