一、產品概述

本系統是為了高職院校、崗位教育輔導機構研制出樓宇智能化技術性實踐考評機器設備，依據智能建筑領域樓宇智能化的特征，在貼近工程項目當場的前提下，對于實訓課程展開了專業設計方案，包括了電子信息技術、現代通信技術、網絡通信技術、DDC系統等，加強了樓宇智能化系統設計、組裝、走線、布線、程序編寫、調節、運作、維護保養等項目能力。它適宜樓宇智能化工程設計、機電設備安裝等本專業的課堂教學和考核。

該系統結構類型以智能建筑實體模型為載體，包括了智能化大樓、智能小區、管理處和樓梯道等典型性構造，包括了對講門禁、智能安防、視頻監控系統、消防安全、綜合布線系統和DDC監管照明燈具六個系統，各系統既可以單獨運作，也可以實現連動。根據此系統開展工程練習，檢測學生們的團結協作能力、計劃組織能力、樓宇設備組裝與調節能力、工程實施能力、職業素質和交流互動能力等。

二、系統結構和構成

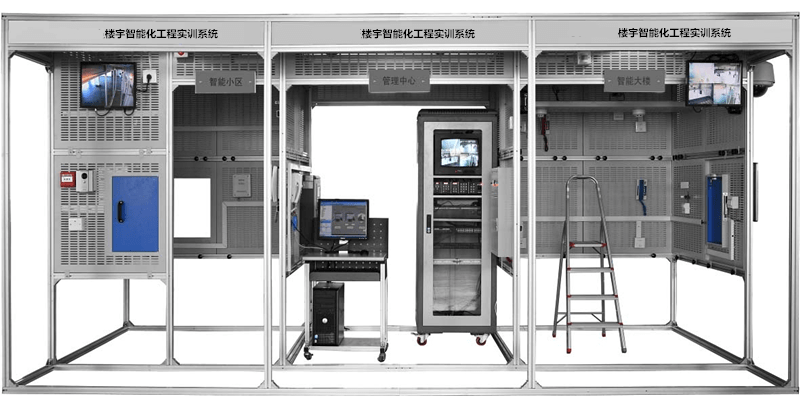

樓宇智能化工程實訓系統選用智能建筑實體模型，包括智能化大樓、智能小區、管理處和樓梯道等服務地區。系統配有總電源箱、智能安防控制柜、消防控制箱、DDC控制柜。

智能化大樓設計成雙層構造，可以實現消防安全、視頻監控系統和綜合布線系統系統的工程訓練。

樓梯道和智能小區各自配有樓道門和每戶門，可以實現智能小區對講門禁系統的安裝設備等工程訓練，完成模塊和每戶可視樓宇對講作用。

管理處完成智能小區智能大樓的智能運維及管理，包括了管理處機、視頻監控系統臺和消防控制服務器等各個作用區域內的安全管理系統。

在智能化大樓、管理處區域，組裝布局消防安全系統關鍵設備，消防安全系統配備有仿真模擬消防水泵、消防排煙風機、防火門。

在智能化大樓、管理處和樓梯道不同區域內，組裝典型性監控器材（各種類型的高速球云臺攝像機、一體化槍型監控攝像頭、萬向球云臺攝像機等），完成關鍵進出口和重要地區視頻監控系統，配有三臺監控器，在其中兩部17寸液晶監視器、一臺14寸CRT監控器。

在智能建筑實體模型周邊組裝紅外線報警器、智能小區里的房間窗戶配有幕簾探測儀完成智能建筑領域典型性周界安防。

各功用地區中間選用工程項目電纜橋架完成系統聯接。

三、關鍵技術規格

1.鍵入開關電源：單相電三線AC220V±10% 50Hz

2.辦公環境：環境溫度-10℃～40℃ 空氣濕度≤85% （25℃） 海拔高度≤4000m

3.設備容積：≤1kVA

4.尺寸：4660mm×2220mm×2300mm

5.安全防護：具備漏工作電壓、泄露電流維護，安全性合乎國家行業標準

四、根據項目任務執行，可考量的崗位能力

1.樓宇自動化建筑工程設計能力

2.火災報警系統設計方案、安裝工程施工與調試能力

3.安防監控系統設計方案、安裝與調試能力

4.對講門禁及房間內安防監控系統設計方案、安裝與調試能力

5.網絡綜合布線工程施工能力

6.DDC的布線、程序編寫和調試能力

7.電腦監控軟件組態軟件、通信和運作能力

8.智能建筑系統故障檢測與調試能力

五、機器設備技術平臺

1.基本上規格型號

1建筑智能化實體模型由鋁型材架構和安裝走線網孔板構成，4660mm×2220mm×2330mm（長×寬×高），分成智能化大樓、智能化小區、管理處和樓梯道等場所，智能化大樓設計成雙層構造，元器件選用自攻螺釘和工程塑料卡件相互配合安裝。1臺

2安裝走線網孔板780mm×750mm26塊710mm×390mm1塊1500mm×260mm3塊1500mm×500mm3塊1500mm×400mm1塊

3總電源箱氣體開關1套

4智能安防控制箱AC24V、DC12V/5A、DC18V/1.5A1套

5消防安全控制箱DC24V/2A、24V電磁閥1套

6DDC控制箱HW5201、HW5208、DC24V/5A24V電磁閥1套

7寫字桌600mm×600mm×800mm（長×寬×高）1臺

8鋼凳Φ300mm×450mm（圓×高）1把

9鋁折疊梯子900mm×250mm×1200mm（長×寬×高）2把

10工程塑料卡件20mm×10mm×11mm（長×寬×高）500個

11電子計算機流行品牌筆記本，客戶備用內窗電腦操作系統，LonMarker編程手機軟件，力控組態軟件，CAD三維繪圖軟件1套

2.系統配置

1對講門禁系統軟件系統配置有模塊大門口服務器、每戶門口機、房間內可視樓宇對講模塊、非可視樓宇對講模塊、通信變換模塊、連接網絡器、管理處機等器件。可進行可視對講門禁及房間內安防監控系統的路線鋪裝、聯接和結構調節。

2消防設施系統配置有智能化光電感煙探測器、智能設備差恒溫溫感探測器、總線隔離器、手動報警按鈕、編號單鍵入模塊、編號單鍵入/單導出模塊、消防栓報警按鈕、火災聲光警報器、伺服電機等器件?？梢赃M行器件的挑選、檢驗、組裝、消防聯動系統的路線鋪裝、聯接、系統調試、編程和運作每日任務。

3安防監控系統系統配置有門磁開關開關、家庭用緊急求助按鍵、處于被動紅外線室內空間探測器、處于被動紅外線幕簾探測器、天然氣探測器、積極紅外線報警器報警系統，可以實現對講門禁和房間內智能安防連動、視頻監控系統和周邊預防作用。

4安防監控系統系統配置有高速球云臺攝像機、一體化槍型監控攝像頭、紅外攝像頭、房間內多方位手持云臺、矩陣主機、五顏六色監控器、錄像機等器件，可以進行器件的挑選、檢驗及安裝。進行安防監控系統的路線鋪裝和聯接。通過平臺模塊的基本參數和編程，完成監控器的視頻監控系統、界面更改和報警聯動錄影等服務。

5網絡綜合布線系統配置有RJ45光纖配線架、交換機、手機程控電話交換機、電話配線架、暗盒、手機模塊、互聯網模塊、話機、RJ11水晶頭、RJ45水晶頭等器件，可進行網絡綜合布線的水準走線、豎直走線、電線槽走線，完成特定模塊的電路連接（線接）。通過平臺模塊的基本參數和編程，完成終端設備電話呼叫、信息插座系統測試。

6DDC視頻監控系統系統配置有DDC控制板、時長模塊、LON無線網絡連接、編程手機軟件、組態、軌道射燈、光照度探測器，能夠進行DDC安全通道編程配備、照明燈具監管編程、上臺監控系統工程通訊連接、動漫組態軟件等工作目標。

3.專用工具五金交電

1專用工具包括網線鉗子、打線鉗、電纜線測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲起子、剪子、剖線鉗、斜口鉗、斜嘴鉗等通用性或常用工具。

2耗品零配件包括PVC電線槽、RJ11水晶頭、RJ45水晶頭、BNC短視頻連接頭、23銅芯電纜(紅、黑)、16銅芯電纜(黃、白)、網絡線、網絡線等。
