電工電子綜合應用創新實訓裝置

KCDX-889M型電工電子綜合應用創新實訓裝置一、設備概述本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求。在此基礎上，再添置相應的單元模塊，即可完成<電工基礎>、<電工原理>、<電路

在線咨詢全國熱線
021-56522206

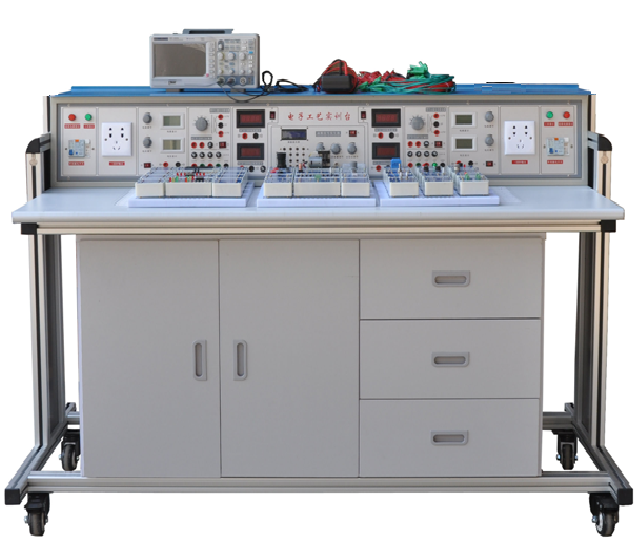

KCDX-889M型電工電子綜合應用創新實訓裝置

一、設備概述

本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求。在此基礎上，再添置相應的單元模塊，即可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電力拖動控制>及<電氣控制技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。

它由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術參數

1、工作電源：三相五線 AC 380V±10% 50Hz

2、溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600*700*1100mm

4、整機功耗：≤1.5KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為歸宿，接近生產實際。

2、徹底告別“傻瓜型”暗箱操作的實驗、實訓模式，轉向由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、本裝置具有各類模塊156個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高

5、裝置的安全保護體系

（1）交流電源及供電主回路采用三相四線制（或三相五線制）；電源輸入，經電流型漏電保護器、接觸器到三相輸出，安全、方便、使用可靠。

（2）控制屏電源有接觸器通過啟、停按鈕進行控制。

（3）單相交流電源0--250V連續可調，設有單相同軸聯動自耦變壓器。

（4）屏上裝有漏電保護裝置，若有漏電現象即產生告警信號并切斷總電源，確保實訓安全。

（5）測量儀表精度高，采用數字化、智能化及人機對話模式，符合現代測量儀表發展方向，各種電源及各種儀表均有可靠的保護功能。

（6）實訓連接線及插座應安全、可靠、防漏電。

四、電源控制屏構成：

1、交流電源部分

（1）提供三相固定380V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。

（2）設有AC380V和路AC220V（隔離變壓器輸出）交流電源輸出接口，可為電工實驗提供安全供工作電壓。

（3）低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能。

2、直流電源部分

提供0～220V連續可調直流電源，電源輸出處設有過流保護，保護輸出電源。

1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出有0.5級數字電流表、電壓表指示。

直流電源包括±24V、±15V、±12V及±5V等八檔電源

3、測量儀表

（1）真有效值交流電壓表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

（2）真有效值交流電流表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

（3）直流數顯電壓表一只

測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。

（4）直流數顯毫安表一只

測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。

4、功率輸出函數發生器及頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

1	正弦波輸出幅度	≥10V
2	輸出阻抗	50Ω
3	失真度	<1%（0.1HZ-- 1KHz）
4	頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
5	輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
6	方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7	頻率計最高測量范圍	100MHz，自動換檔

5、智能功率、功率因數表：

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

六、設備實訓項目

1、電工基礎實訓項目

1）電氣測量概述

2）直流電路

（1）電氣儀表的使用和測量誤差的計算

（2）電路元件伏安特性的測繪

（3）未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）

（4）電位、電壓的測定及電路電位圖的繪制

（5）基爾霍夫定律的驗證與應用

（6）常用供電電路特點和電子電路最大功率輸出條件的研究

（7）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）

（8）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）

（9）戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）

3）交流電路

（1）電阻電感串聯電路（日光燈電路）的分析與研究

（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）

（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究

（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究

（5）R、L、C串聯諧振電路的

（6）三相四線制負載電壓，電流的測量

（7）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定

4）磁路自感、互感與變壓器

（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法

（2）互感電路的研究

（3）單相變壓器特性的研究

（4）單相變壓器并聯運行特點的研究

5）電路暫態過程

（1）一階電路暫態過程的研究

（2）微分電路和積分電路及其應用（綜合應用項目）

2、模擬電子技術綜合應用、創新實訓項目

（1）常用二極管的性能測試及應用

（2）雙極晶體管及場效管輸出特性的測定

（3）單管放大電路的研究

（4）兩極放大電路及負反饋放大電路的研究

（5）助聽器電路的調試（電子產品線路）（綜合應用）

（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

（7）三極管放大電路故障排除

（8）整流、濾波及穩壓電路的研究

（9）直流穩壓正、負電源電路的研究

（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

（11）OTL功率放大電路的故障排除

（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

（13）運算放大器基本運算電路

（14）對由運放器組成的積分運算電路、微分運算電路

（15）對由運放器組成的電壓比較器傳輸特性的研究

（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

（17）方波、三角波和鋸齒波發生器電路的研究與測試

（18）三角波、方波及正弦波發生器的制作競賽

（19）RC（文式橋式）正弦波振蕩器和制作與調試

（20）電容三點式LC正弦波發生器

（21）有源濾波電路研究

（22）直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

3、數字電子技術綜合應用、創新實訓項目

1）、基礎實訓項目

（1）基本邏輯門電路功能測試

（2）優先編碼器功能測試

（3）二進制譯碼器和數據選擇器功能測試

（4）全加器和超前進位全加器功能測試

（5）數值比較器功能測試

（6）七段碼鎖存/譯碼/驅動器功能測試

（7）各類觸發器功能測試

（8）雙向移位寄存器功能測試

（9）二一五一十進制計數器功能測試

（10）二位十進制計數/譯碼/驅動/顯示電路

（11）可逆十進制計數電路功能測試

（12）N進制計數電路功能測試

（13）555定時器基本應用電路

（14）微分型單穩態觸發器

（15）集成單穩態觸發器及其應用

（16）集成施密特觸發器及其應用

2）、綜合應用實訓項目

（1）聲光控制節能路燈電路（電子產品線路）（綜合應用）

（2）8線數據傳輸電路（電子產品線路）（綜合應用）

（3）4位環形計數節拍發生器（電子產品線路）（綜合應用）

（4）秒脈沖信號發生器（電子產品線路）（綜合應用）

（5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

（6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

（7）數控變頻三角波—方波發生器

（8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

（9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）

（10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

（11）數字鐘電路（電子產品線路）（綜合應用）

（12）二位十進制計數符合電路（電子產品線路）（綜合應用）

（13）交通燈控制電路（電子產品線路）（綜合應用）

（14）升/降階梯波發生器（電子產品線路）（綜合應用）

（15）光電轉換加/減計數電路（電子產品線路）（綜合應用）

3）電力電子技術及應用、創新實訓項目

（1）晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）

（2）單結晶體管觸發電路（電子產品）（綜合應用項目）

（3）晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

（4）晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

（5）IGBT管直流斬波電路的調試與分析

（6）雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）

（7）雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）

七、設備配置清單

序號	產品名稱	型號規格	數量	單位
1	實訓臺	實驗臺采用鋼木結構,規格：16007001100mm	張	1
2	電源控制屏	（1）三相交流電源（0~220V）×3 2A；直流可調穩壓電源（0~24V、2A），各檔直流電源，包括±24V、±15V、±12V及±5V等八檔電源；單相可調交直流電源，電動調節，電壓顯示。單相（0~250V）2A；（2）真有效值交流電壓表一只：能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。（3）真有效值交流電流表一只：能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。（4）直流數顯電壓表一只：測量范圍0～300V，分20V、200V、300V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。（5）直流數顯毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。	臺	1
3	函數信號發生器模塊	功率輸出函數發生器：（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。（3）頻率范圍:0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。（6）頻率計最高測量范圍100MHz，自動換檔。	塊	1
4	交流功率及功率因數表模塊	智能功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。	塊	1
5	電工電子創新模塊	與設備配套的可完成相關電工電子實訓的模塊、見表1	套	1
6	數字萬用表	直流電壓：200mV-1000V 【±(0.5%+1dgt)】交流電壓：200mV-700V 【±(0.8%+3dgt)】直流電流：20uA-10A 【±(0.8%+1dgt)】交流電流：200uA-10A 【±(1.8%+3dgt)】 -- 電阻：200Ω-200MΩ【±(1.0%+1dgt)】	塊	1
7	實驗導線	自主品牌	套	1

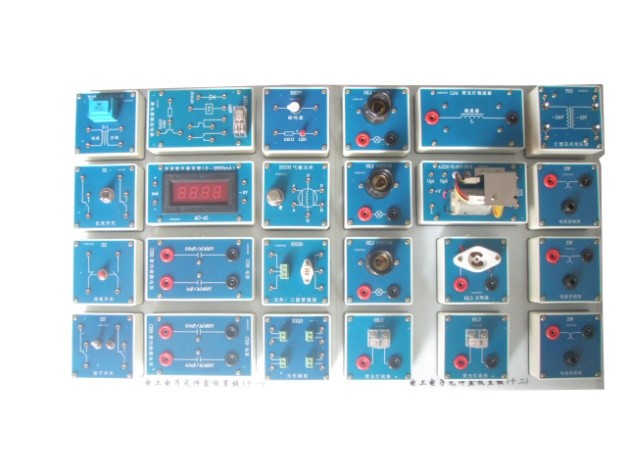

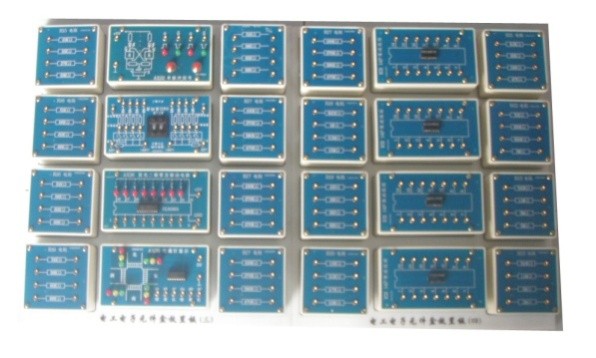

電工電子透明元件盒列表（表1）

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω	R01	1塊
1	RX線繞電阻(5W)	200Ω、100Ω	R01	1塊
2	RJ金屬膜電阻(2W)	330Ω、470Ω、510Ω	R02	1塊
3	RJ金屬膜電阻(2W)	330Ω、510Ω、680Ω	R03	1塊
4	RJ金屬膜電阻(2W)	1K、2K、3.3K	R04	1塊
5	RJ金屬膜電阻(2W)	3.3K、4.7K、6.8K	R05	1塊
6	RJ金屬膜電阻(2W)	10K、22K、47K	R06	3塊
7	錳銅絲電阻(3A)	0.1Ω、0.2Ω、0.4Ω	R07	1塊
8	RT碳膜電阻(1W)	1Ω、4.7Ω、10Ω、27Ω	R08	1塊
9	RT碳膜電阻(1W)	39Ω、47Ω、56Ω、68Ω	R09	1塊
10	RJ金屬膜電阻(1W)	100Ω、150Ω、200Ω、300Ω	R10	1塊
11	RJ金屬膜電阻(1W)	390Ω、470Ω、560Ω、680Ω	R11	1塊
12	RJ金屬膜電阻(1/2W)	560Ω、820Ω、1K、1K	R12	1塊
13	RJ金屬膜電阻(1/2W)	1.2K、2K、2.7K、3K	R13	1塊
14	RJ金屬膜電阻(1/2W)	4.7K、5.1K、6.8K、8.2K	R14	1塊
15	RJ金屬膜電阻(1/2W)	10K、15K、27K、33K	R15	1塊
16	RJ金屬膜電阻(1/2W)	51K、56K、62K、68K	R16	4塊
17	RJ金屬膜電阻(1/2W)	100K、270K、390K、470K	R17	4塊
18	RJ金屬膜電阻(1/2W)	820K、1M、2.2M、10M	R18	1塊
19	RJ金屬膜電阻(1/2W)	120Ω、180Ω、220Ω、620Ω	R19	1塊
20	RJ金屬膜電阻(1/2W)	1.5K、2.2K、2.7K、3.9K	R20	1塊
21	RJ金屬膜電阻(1/2W)	6.2K、20K、24K、47K	R21	1塊
22	RJ金屬膜電阻(1/2W)	51K、150K、220K、3M	R22	1塊
23	RJ金屬膜電阻(1/2W)	510K、1.1M、2M、2M	R23	2塊
24	CL聚脂膜電容	1000pF	C01	2塊
24	CBB聚丙烯膜電容	2200 pF、3300 pF	C01	2塊
25	CBB聚丙烯膜電容	4700 pF、0.01μF、0.022μF	C02	2塊
26	CBB聚丙烯膜電容	0.033μF、0.047μF、0.1μF	C03	4塊
27	CBB聚丙烯膜電容	0.22μF、0.47μF、1μF	C04	1塊
28	CBB聚丙烯膜電容	0.47μF、1μF、0.33μF	C05	1塊
29	CD鋁電解電容(50V DC)	3.3μF、4.7μF、10μF	C06	2塊
30	CD鋁電解電容(50V DC)	100μF、220μF、470μF	C07	1塊
31	CBB聚丙烯膜電容	0.5μF、（450V AC）、1.0μF（450V AC）	C08	1塊
32	CBB聚丙烯膜電容	2.0μF、(450V AC)、4.0μF(450V AC)	C09	1塊
33	CC瓷片電容	20 pF、1500 pF	C10	1塊
33	CBB聚丙烯膜電容	2200 pF	C10	1塊
34	CC瓷片電容	20 pF	C11	1塊
34	CBB聚丙烯膜電容	33 pF、100 pF	C11	1塊
35	可調電容	10～60 pF、220 pF、20～120 pF	C12	1塊
36	CC瓷片電容	20 pF	C13	1塊
36	CL聚脂膜電容	2200 pF、5600 pF	C13	1塊
37	CBB聚丙烯膜電容	0.047μF、0.01μF、0.1μF	C14	1塊
38	CD鋁電解電容(50V DC)	2.2μF、33μF、47μF	C15	2塊
39	WX線繞電位器（WX050）	100(5W)(去蓋)	RP1	1塊
40	WH碳膜電位器（WH118）	470(2W)(去蓋)	RP2	1塊
41	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
42	WX線繞電位器(WX14-12)	4.7K(1W)(去蓋)	RP5	1塊
43	WH碳膜電位器(WH5)	10K (1/2W)、(去蓋)	RP6	1塊
44	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
45	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
46	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
47	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
48	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
49	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
50	繞線式電位（WXD3-12）	1K (2W)	RP13	1塊
51	線繞電感	電感L=30mH	L01	1塊
52	線繞電感	電感L=100mH	L02	1塊
53	色碼電感	22μH、82μH、180μH	L03	1塊
54	熒光燈整流器	8W	L04	1塊
55	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
56	EI型殼式變壓器	24V/12V	T01	1塊
57	C型芯式變壓器	24V/12V	T02	1塊
58	R型芯式變壓器	24V/12V	T03	1塊
59	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
60	集成底座	8P	IC1	2塊
61	集成底座	14P	IC2	5塊
62	集成底座	16P	IC3	4塊
63	集成底座	18P	IC4	2塊
64	集成底座	20P	IC5	1塊
65	集成底座	28P	IC7	1塊
66	單向擊穿二極管(穩壓管)	1N4728A、(3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A、(6.2V 1W)
67	單向擊穿二極管(穩壓管)	1N4738A、(8.2V 1W)	VS2	1塊
		1N4740A、(10V 1W)
		1N4742A、(12V 1W)
68	雙向穩壓管 (1W)	5V、8.2V、10V、12V	VS3	1塊
69	整流二極管	1N4007×4	VD1	1塊
70	開關二極管	1N4148×2	VD2	1塊
70	肖特基二極管	1N5818、1N5819	VD2	1塊
71	三極管	TIP42C、BU406	VT1	1塊
71	散熱器	ST25×2	VT1	1塊
72	三極管	9012、TIP41C	VT2	1塊
72	散熱器	ST25×1	VT2	1塊
73	三極管	9013、TIP41C	VT3	1塊
73	散熱器	ST25×1	VT3	1塊
74	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
75	增強型場效應管	IRF630 (N溝道)	VT5	1塊
	增強型場效應管	IRF9620(P溝道)
	散熱器	ST25×2
76	IGBT管	10N60×2、1N4148×2	VT6	1塊
76	散熱器	ST25×2	VT6	1塊
77	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
77	散熱器	ST25×3	VT7	1塊
78	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
79	儀表開關	KN32B	S1	1塊
80	按鈕開關	AN4	S2	1塊
81	鈕子開關	KNX1×2	S3	1塊
82	白熾燈座		HL1	3塊
83	熒光燈底座		HL2	2塊
84	啟輝器		HL3	1塊
85	指示燈	6.3V	HL4	1塊
86	熔斷絲		FU	1塊
87	電流表插座		SW	3塊
88	共陰數碼管	0.5吋	BX01	1塊
88	電阻	300Ω×8個	BX01	1塊
89	穩壓集成	LM337、LM317	BX04	1塊
89	散熱器	ST25×2	BX04	1塊
90	MIC聲電傳感器	CZN-15EN	BX05	1塊
90	石英晶體振蕩器	32.768石英晶體、10MΩ電阻 33 pF電容器×2	BX05	1塊
91	揚聲器	8Ω	BX06	1塊
92	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
93	氣敏元件	QM-J3	BX08	1塊
94	三極管插座	127-3T	BX09	1塊
94	元件插座	127-3T	BX09	1塊
95	元件插座	127-2T×4	BX10	1塊
96	音樂芯片	JD9300Y	BX11	1塊
96	紐子開關	KNX1	BX11	1塊
97	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V、100μF /35V,0.1μF
	穩壓管	1N4733 (5.1V)
98	電位器	4.7K(WH5) ×2	AX2信號疊加控制單元	1塊
	電阻	6.8K/0.25W、2.7K/0.25W 3.3K/0.25W、10K/0.25W
	三極管	9013
99	電阻	100Ω/0.25W×2、39Ω/0.25W,33Ω/0.25W	AX3銅電阻溫度計電路	1塊
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
100	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
101	保險絲	FU	AX5 直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V、100μF /25V,0.01μF
	集成	LM7812
	散熱器	ST25×1
102	穩壓管	1N4733A×2	AX6直流恒流源	1塊
	電阻	100Ω/0.25W、27Ω/0.25W510Ω/0.25W
	電位器	4K7(WH5)
	三極管	TIP42C
	散熱器	ST25×1
103	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
104	集成運放	LM358	AX10雙運放電路	1塊
104	集成底座	8P	AX10雙運放電路	1塊
105	繼電器	DC12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
106	電容	1000μF/50V×2	AX12 78系列穩壓源	1塊
	電容	0.33μF×2
	插座	127-3T
107	電容	1000μF/50V×2、0.33μF×2	AX13 79系列穩壓源	1塊
107	插座	127-3T	AX13 79系列穩壓源	1塊
108	電位器	22K(WH5)	AX14 單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W、100Ω/0.25W,560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
109	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2、10μF/35V,100nF、100μF/35V
	集成底座	8P
110	集成	MC34063A	AX16集成轉換器	1塊
110	集成底座	8P	AX16集成轉換器	1塊
111	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4、127-3T
112	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4、127-3T
113	光電開關	1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
114	鈕子開關	KNX1×2	AX21 0-1置數單刀雙擲開關	1塊
115	集成	CD4011、MC1413	AX22單脈沖信號	1塊
	集成底座	14P、16P
	電阻	100Ω/0.25W×4
	電阻	51Ω/0.25W×4
	復位開關	AN4×2
	LED	紅×2 綠×2
116	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3）×10
117	電阻	51K/0.25W×10	AX24 8421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
118	集成	555	AX25 CP時鐘脈沖源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2、300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V、0.1μF、0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
119	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
120	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
121	LED	紅×4 綠×4黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	ULN2003
	集成底座	16P
122	直流數字毫安表	0～2000mA	AC-A1直流數字毫安表	1塊
123	指針微安表	100μA		1塊

上一條查看詳情 +數字電路實驗裝置
下一條查看詳情 +初級電工技術實訓考核裝置

電工電子綜合應用創新實訓裝置

相關產品 / service

聯系方式

二維碼
