數字電路實驗裝置

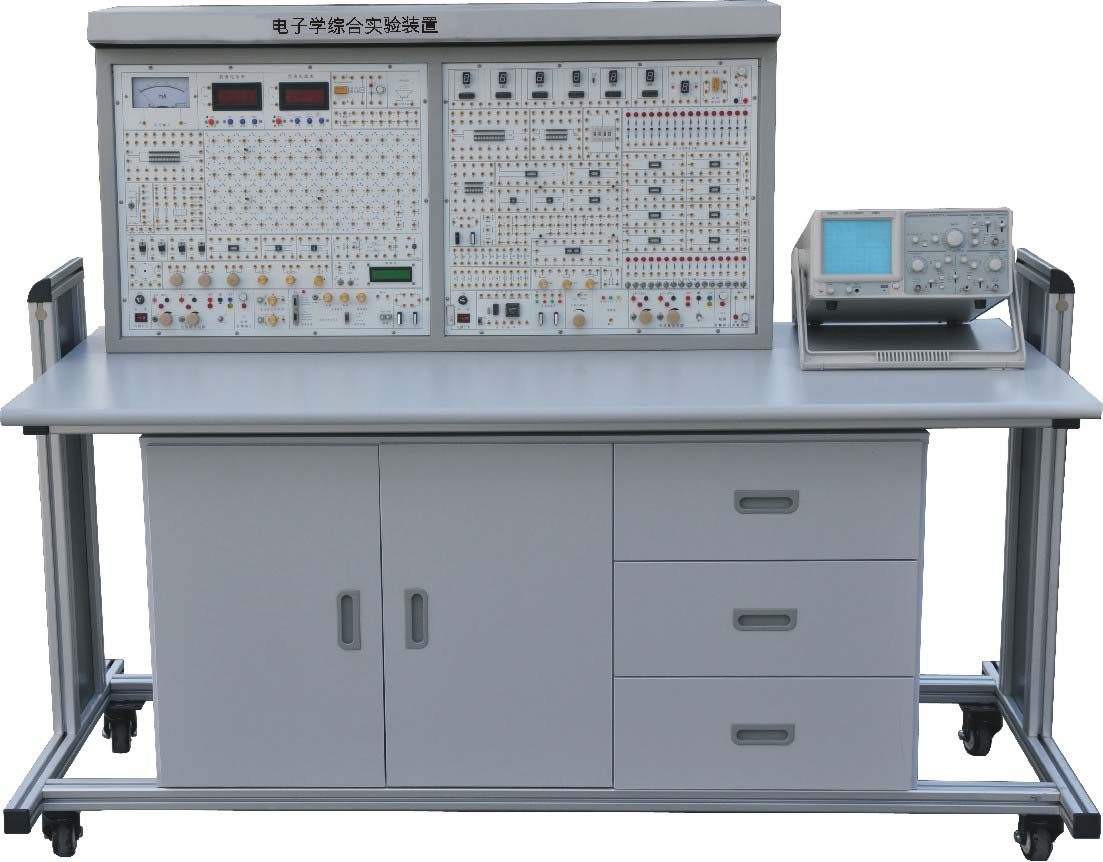

KCDX-889B型數字電路實驗裝置（雙組）

一、產品的特點:

KCDX-889B型數字電路實驗裝置是數字電路課程的實驗教學特點，參照現有的教學實驗產品，由全國多所院校的老師提出設計方案并改進而來的。此款產品借鑒了國內主流產品的設計特點，總結學校在實驗課程中發現的問題，有針對性的加以解決。產品本著實驗設計型提高學生的動手能力培養、產品牢固型提高產品的皮實驗程度不易損壞、操作靈活型產品使用靈活保管方便。

電路采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗?zāi)Ｊ健８髂K即可獨立實驗，又可相互組合，完成系統實驗。單元實驗重要知識點開放，由學生設計后在庫中選取相應參數元件，插入到選定位置。器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。

數字電子技術實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存柜、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、技術性能
  1、輸入電源：單相三線220V±10% 50Hz
  2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
  3、裝置容量：＜200VA
  4、外形尺寸：155×70×123cm3
四、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
 1.1.電源及參數
 1.1.1輸入電源:單相三線輸入
 1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:一臺0.5KVA單相0～250V輸出。
   B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
   C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
   D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10^－2，負穩壓度<10^－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
 1.2功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

1.3單次脈沖:每次可輸出一對正負脈沖。
 1.4音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
 1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
 1.6外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
 1.7外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
 2、實驗操作桌:采用工業鋁合金型材框架，面板厚度為25MM，優質密度板外防火板貼面，下面配有儲存柜，實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。

 3、實驗板：

（1）電源 ：交流輸入：220V±10% ，50HZ
     直流輸出：±12V/0.2A 、 5V/2A
 （2）手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
 （3）連續脈沖，輸出均為TTL電平：
      固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；

 （4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
 （5）邏輯電平的輸入與顯示：
       A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
       B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
 （6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；

 （7）時序發生器及啟?？刂齐娐?。
 （8）臺灣產面包板二塊(1600孔)
 （9）20芯鎖緊插座2只，40芯鎖緊插座2只，16芯鎖緊插座4只。
 （10）各阻值電位器2只。

四、基本實驗內容
    本裝置提供數電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。

   1．TTL集成邏輯門的參數測試與使用
 2．CMOS集成邏輯門的測試
 3．門電路的邏輯功能實驗
 4．常用組合邏輯功能器件的測試
 5．?dāng)?shù)據選擇器及其應用
 6．血型關系檢測電路和表決電路
 7．RS觸發器的功能與測試
 8．JK觸發器邏輯功能及主要參數測試
 9．移位寄存器的功能測試
 10．十進制計數器（CMOS）
 11．異步計數器
 12．同步計數器
 13．計數、譯碼、顯示電路實驗
 14．555集成定時器及應用
 15．序列檢測器
 16．?dāng)?shù)-模轉換器
 17．追隨比較型A/D轉換電路
 18．人工控制交通燈控制器
 19．汽車尾燈控制電路
 20．?dāng)?shù)字鐘電路的設計

21. 時序電路測試及研究

22. 波形產生及單穩態觸發器
 23. A/D 轉換電路

24. D/A轉換電路

五、KCDX-889B型數字電路實驗裝置配置表
