通用智能型電工實驗室成套設備

通用智能型電工實驗室成套設備

一、產品概述

通用電工實驗臺與裝置，專為電工電子職業技能培訓鑒定而設計，旨在通過實訓教學提高學生的技術操作能力，增強就業人員的職業技能。其不僅適用于高等、中等、職校及技校電工學、電工原理、電工電子技術等課程實驗，還能培養學生的學習興趣，提高教學質量，為企業輸送更多的高技能復合型人才。

二、產品特點

1. 完善的安全保護措施：確保學生在實驗過程中的安全。

2. 齊全的功能配置：滿足多種實驗需求，提升學生的實際操作能力。

3. 通用電路板設計：表面布有九孔成一組相互聯通的插孔，元件盒可在其上任意拼插成實驗電路，直觀性好，操作便捷。

4. 科學的壓卡式結構：元件盒盒體與盒蓋采用壓卡式結構，維修拆裝方便。

5. 合理的存儲設計：元器件放置在實驗桌下邊的左右柜內，提高了管理水平，減輕了教師實驗準備工作。

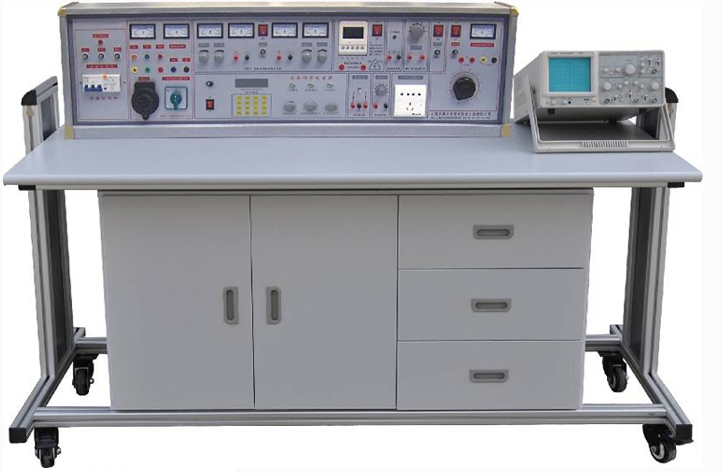

三、實驗臺及操作桌結構

實驗臺外殼尺寸適中，便于移動和存放。內部配備三相保險座、三相電源輸入、總開關、試驗按鈕、電源輸入指示、電源輸出指示等功能模塊，確保實驗的順利進行。同時，接線座、電流表、電壓轉換開關等設備的配備，使得學生可以輕松完成各種電路實驗。

四、主要技術指標

1. 輸入工作電源：三相四線，穩定可靠。

2. 輸出電源及信號：包括三相四線、交流低壓、直流穩壓、交直流調壓等多種輸出，滿足不同實驗需求。

3. 單次脈沖源：可輸出一對正負脈沖，便于學生進行脈沖電路實驗。

4. 函數信號發生器：可產生正弦波、三角波、矩形波等多種波形，頻率范圍廣泛，電壓輸出穩定。

四、結構與配備（以二十四座為例）

1. 實驗桌設計：

• 配置：共12臺學生實驗桌，每桌可供兩名學生使用。

• 尺寸：每張桌子外形尺寸為160×70×80cm，確保學生有足夠的操作空間。

• 電路板：桌中央配置九孔電路板，尺寸為35×90cm，方便學生根據實驗需求拼插元件盒。

• 元件盒：盒體透明，內裝元件清晰可見，盒蓋印有元件符號，便于學生識別和使用。

• 儲存柜：每張臺桌下部設有元件儲存柜，方便存放和整理實驗元件。

2. 示教控制臺功能：

• 數量：配置1臺示教控制臺，用于統一控制12臺學生臺的電源。

• 演示屏：示教控制臺上立有通用電路板演示屏，尺寸為160×70cm，便于教師講解和演示實驗內容。

3. 實驗臺配備：

• 數量：共配備13臺實驗臺，其中學生實驗桌及示教控制臺上各配備1臺。

• 用途：滿足學生獨立進行實驗和教師演示的需求。

4. 器材與元件：

• 三相電動機：共13臺，用于電機實驗和控制線路實驗。

• 時間繼電器與熱繼電器：各26只，用于控制線路實驗和電機保護實驗。

• 交流接觸器：共78只，用于電機控制線路實驗。

• 交直流電表與萬用表：分別配備117只和13只，用于測量電路參數和元件特性。

• 工具與元件單元盒：包括剝線鉗、尖嘴鉗、螺絲刀等工具以及電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒，方便學生進行各種電路實驗。

五、實驗項目

1. 電工測量儀表的使用

2. 常用元件的識別與檢測

3. 線性元件與非線性元件的伏安特性研究

4. 電源的外特性分析

5. 電位值與電壓值的測定

6. 電流表和電壓表的擴程實驗

7. 基爾霍夫定律的驗證

8. 楞次定律的驗證

9. 迭加原理與互易定理的驗證

10. 戴維南定理與諾頓定理的驗證

11. 電壓源與電流源的等效變換實驗

12. 受控源特性的研究

13. 一階電路實驗

14. 二階電路的過渡過程分析

15. LC元件在直流和交流電路中的特性研究

16. 負載獲得最大功率的條件研究

17. 交流電路參數的測量

18. 正弦交流電路中RLC元件的特性研究

19. RL及RC串聯電路實驗

20. RLC串聯諧振電路實驗

21. 日光燈電路的連接及功率因數改善實驗

22. 三相負載的星、三角接法實驗

23. 三相電路及功率的測量

24. R-C選頻網絡的研究

25. 二端口網絡研究

26. 單相變壓器實驗

27. 互感電路實驗

28. 三相異步電動機的使用與起動實驗

29. 三相電動機繼電接觸控制的基本電路實驗

30. 三相電動機Y一△起動控制實驗

31. 三相電動機的順序控制實驗

32. 三相電動機能耗制動控制實驗

此外，利用上述實驗的元器件，還可完成以下電路實驗：

33. 最簡單的電路實驗

34. 電路中各點電位與參考點的選擇實驗

35. 電阻的串聯實驗

36. 電阻的并聯實驗

37. 電阻的混聯實驗

38. 電阻分壓器電路實驗

39. 全電路歐姆定律實驗

40. 電橋的應用與平衡條件實驗

41. 節點電壓法實驗

42. 回路電壓法實驗

43. 支路電流法實驗

44. RCL并聯電路實驗

45. 串聯電路實驗

46. 變壓器結構及工作原理研究

47. 基爾霍夫第一定律驗證

48. 基爾霍夫第二定律驗證

49. 日光燈電路原理研究

50. 電壓表量程擴大實驗

51. 電流表量程擴大實驗

52. RC電路的過渡過程實驗

53. RL過渡過程實驗

54. 電容的串聯電路實驗

55. 電容的并聯電路實驗

56. 電容器的充放電實驗

57. 電容器在交直流電路中的作用實驗

58. 條形磁鐵在線圈中的運動實驗

59. 電容的混聯實驗

通用智能型電工實驗室成套設備元件清單（每臺）
