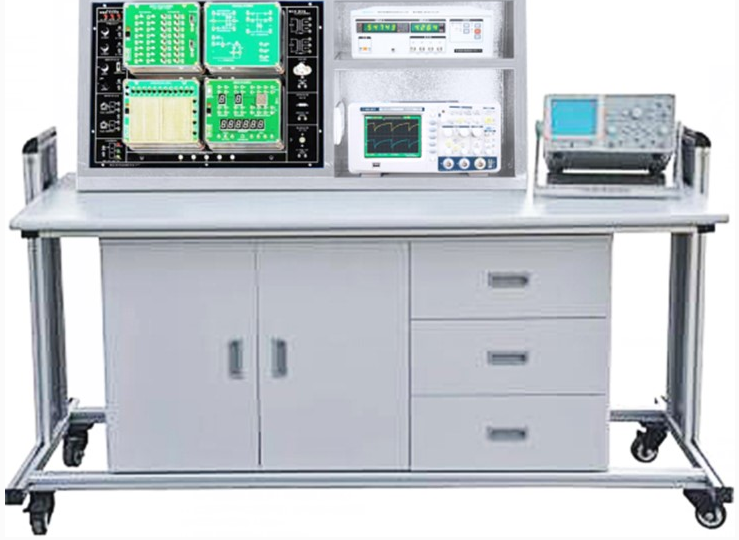

電工電子線路綜合技能實驗實訓臺

電工電子線路綜合技能實驗實訓臺

電工電子線路綜合實驗實訓裝置，作為中職教育中的重要教學工具，巧妙地將電工和電子技術的理論知識與實用技能相結合，展現出高度的實用性、易學性和趣味性。這一裝置不僅體現了中等職業教育的特色，更在就業導向的教育理念下，為電氣工程與智能控制、機械電子工程、汽車服務工程、焊接技術與工程、計算機科學與技術、機械制造與自動化等多個專業的學生提供了豐富的實驗教學資源。

一、裝置概述

電工電子線路綜合實驗實訓裝置采用模塊化設計，包含數字電路實驗單元、模擬電路實驗單元、電路原理實驗單元，這種設計使得實驗教學更加靈活多變。同時，裝置具備防反接設計，實現了短路保護及自動恢復功能，確保了實驗過程的安全性。

裝置配套使用的單元電路模塊尺寸適中，每個模塊正面都有中英文標識，方便學生理解和操作。模塊底盒采用透明亞克力材質，既防塵防潮又方便觀察電路結構。此外，模塊還配有專用供電及固定插座，與實驗掛箱配套使用，整體外觀精美而耐用。

在供電方式上，單元電路模塊上集成了兩種供電方式，既可以通過實驗箱底板供電，也可以脫離實驗箱底板，通過外部供電獨立進行實驗。這種設計使得裝置的使用更加靈活方便，滿足了不同實驗場景的需求。

裝置主要由實驗箱主體和實驗?zāi)K搭建組成，實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成，堅固耐用。實驗箱主面板采用優質PCB材質，具有良好的導電性和穩定性。

二、實驗資源

電工電子線路綜合實驗實訓裝置配備了豐富的實驗資源，為實驗教學提供了有力支持。

在電源輸入方面，裝置支持AC220V±10%50Hz的電源輸入，保證了實驗的穩定性。在電源輸出方面，裝置提供了多種可調直流電源輸出和固定電源輸出，同時設有短路保護自動恢復功能，確保實驗過程的安全可靠。

此外，裝置還提供了交流電源輸出、信號源（函數發生器）、正負輸出單次脈沖以及三態邏輯測試筆等實驗資源。這些資源可以滿足不同實驗課程的需求，幫助學生更好地理解和掌握電工電子技術的理論知識與實踐技能。

同時，裝置還提供了燈泡負載、功率電阻和直流電機負載等實際元器件，讓學生在實驗過程中能夠接觸到真實的電路元件和電子設備，提高他們的動手能力和實踐操作技能。

綜上所述，電工電子線路綜合實驗實訓裝置以其獨特的設計和豐富的實驗資源，為中職教育中的實驗教學提供了有力的支持。它不僅能夠幫助學生掌握電工電子技術的理論知識，更能夠培養他們的實踐操作技能和創新精神，為他們未來的職業發展奠定堅實的基礎。

三、實驗?zāi)K詳述

（1）電工基礎實驗?zāi)K系列

① 電路基礎一模塊

此模塊配備了常用電阻、電容、二極管及色環電感等元器件，可完成多種基礎電路實驗及創新實驗，幫助學生掌握電路基本構成。

② 電路原理一與二模塊

這兩大模塊專注于電路定理的學習與實踐，包括基爾霍夫定理、疊加原理、互易定理、戴維南定理等，通過開關切換輕松搭建不同實驗電路，深化學生對電路原理的理解。

③ 動態電路一與二模塊

專注于動態電路特性研究，包括R、L、C特性測試，一階、二階動態響應，RC串并聯選頻等實驗內容，幫助學生掌握動態電路的分析方法。

④ 有源濾波器模塊

此模塊設計了多種有源濾波器實驗，如二階有源低通、高通、帶通及帶阻濾波器，幫助學生理解濾波器的原理與應用。

⑤ 電壓電流表模塊

配備直流電壓表和電流表，方便學生在實驗中實時觀測電壓電流變化，提高實驗精度。

（2）模擬電路實驗?zāi)K系列

⑥ 晶體管放大電路一與二模塊

專注于晶體管放大電路的學習，包括單管、兩級放大電路，負反饋放大電路，以及場效應管放大電路等，幫助學生掌握放大電路的基本原理與調試技巧。

⑦ 波形發生電路模塊

此模塊設計了RC、LC正弦波振蕩器等實驗，幫助學生理解波形發生器的原理與制作。

⑧ 集成運放電路模塊

專注于集成運算放大器的應用，提供多種實驗電路，幫助學生掌握集成運放的基本特性與使用方法。

⑨ 功率放大電路模塊

此模塊設計了OTL功率放大電路、集成功率放大電路等實驗，幫助學生理解功率放大器的原理與實現。

⑩ 直流穩壓電源電路模塊

專注于直流穩壓電源的設計與制作，包括整流、濾波、穩壓等電路，幫助學生掌握電源電路的基本原理與調試方法。

（3）數字電路實驗?zāi)K系列

11 DIP拓展電路一、二、三模塊

提供多種規格的鎖緊插座和面包板，方便學生擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。

12 邏輯電平輸出電路模塊

此模塊設計了TTL三態輸出電路、TTL電平輸出單元等，提供豐富的邏輯電平資源，滿足數字電路實驗的需求。

13 LED顯示電路模塊

配備共陰數碼管、共陽數碼管及8*8LED點陣等顯示單元，可完成各種LED基礎顯示實驗及數字時鐘實驗，增強學生對數字電路應用的理解。

14 數電選配芯片套件

提供一套完整的數字邏輯芯片，滿足常規數字電路實驗和創新實驗的需求，幫助學生深入了解數字電路的工作原理。

通過以上實驗?zāi)K的詳細介紹，可以看出電工電子線路綜合實驗實訓裝置在中等職業教育中扮演著舉足輕重的角色，它不僅能夠幫助學生掌握電工電子技術的理論知識，更能夠培養他們的實踐操作技能和創新精神，為他們未來的職業發展奠定堅實的基礎。

五、配置表

六、實驗內容

1、電工部分

實驗一　電位、電壓的測定及電路電位圖的繪制

實驗二　基爾霍夫定律的驗證

實驗三　疊加原理的驗證

實驗四　電壓源與電流源的等效變換

實驗五　戴維南定理和諾頓定理的驗證

實驗六    最大功率傳輸條件測定

實驗七　受控源VCVS、VCCS、CCVS、CCCS的實驗研究

實驗八　RC一階電路的響應測試

實驗九  二階動態電路響應的研究

實驗十　R、L、C元件阻抗特性的測定

實驗十一　RC選頻網絡特性測試

實驗十二　單雙T網絡頻率特性測試

實驗十三　R、L、C串聯諧振電路的研究

實驗十四　雙口網絡測試

實驗十五   負阻抗變換器

2、模擬電路部分

實驗一  常用電子儀器的使用

實驗二  單管放大電路的測量

實驗三　場效應管放大器

實驗四　負反饋放大器

實驗五　差動放大器

實驗六  集成運放基本運算電路

實驗七  集成運放比較器

實驗八  集成運算放大器的有源濾波器

實驗九  RC正弦波振蕩器

實驗十　LC正弦波振蕩器

實驗十一　低頻功率放大器（Ⅰ）─OTL 功率放大器

實驗十二　低頻功率放大器（Ⅱ）─集成功率放大器

實驗十三　集成穩壓器穩壓電源

實驗十四  串聯型晶體管穩壓電源

3、數字電路部分

實驗一  數字電路實驗基礎

實驗二  集成邏輯門電路的邏輯功能

實驗三  組合邏輯電路的分析

實驗四  數據選擇器

實驗五  小規模組合邏輯電路的設計

實驗六  中規模組合邏輯電路的設計

實驗七  觸發器

實驗八  同步時序邏輯電路的分析

實驗九  中規模集成時序邏輯器件的應用

實驗十  同步時序電路的設計

實驗十一  序列信號發生器

實驗十二  數字鐘
