建筑電氣安裝與調試實訓考核裝置

建筑電氣安裝與調試實訓考核裝置

一、電氣安裝與調試實訓考核裝置特性

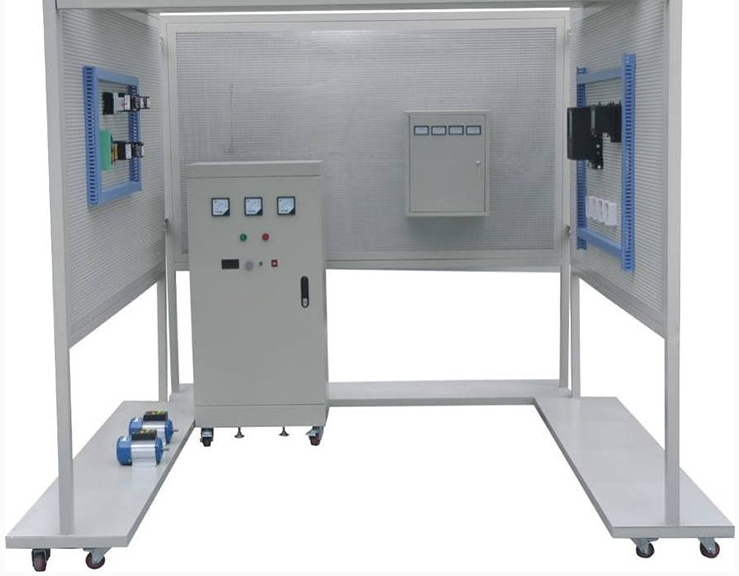

本實訓裝置以鋼制網孔板和專用型材為基礎結構，配備自鎖式腳輪，方便移動。表面噴塑處理，色彩穩重且專業。設計高度適中，適合站立操作，模擬真實施工現場環境。網孔板可拆卸，便于隱蔽工程施工。裝置采用加大寬度的輕鋼龍骨設計，帶有穿管孔，方便固定線管。配套的PVC管彎管器，可輕松實現90度彎管。

二、實訓范圍與功能

裝置適用于多種電工安裝實訓，包括橋架、PVC管、燈具、開關、插座、控制箱、配電箱等安裝。同時，涵蓋交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制對象。每個操作組配備移動式工具車和元件柜，便于元件管理和施工操作，解決了墻面安裝培訓的不便問題。

三、裝置靈活性與配置

本裝置組裝靈活，可根據教學需求組成不同人數的實訓組，以及單面、雙面等多種方式。長度組合基于基本單元，可形成不同長度以滿足不同場地需求。

四、配置參數

以2人實訓組（單面）為例，裝置尺寸為長寬高=2006mm1003mm2410mm。配電箱部分包含有功電度表、閘刀開關、電流互感器、空氣開關、電流表、電壓表等，均安裝在配電箱內。

五、實訓項目要求

實訓項目涵蓋電度表接線、配電箱與控制箱安裝、各類燈具安裝、電能分配接線、控制電路與PLC接線調試、變頻器與觸摸屏設置、電機接線與參數設置、傳感器接線調試、模擬量模塊使用、電工工具使用、電機控制與調速、PVC管處理與布線、開關插座安裝等多項內容，全面培養學員的電氣安裝與調試技能。

六、技術指標與安全措施

裝置工作電源為三相五線供電，提供帶有開關、電壓指示及短路保護的三相電源輸出。實訓裝置材料為鋼板，厚度滿足強度要求。消耗功率控制在2KW以下。裝置具備接地保護、過流過載、漏電保護功能，確保實訓安全。

本實訓裝置以其實用性、靈活性和安全性為特點，為電氣安裝與調試實訓提供了理想的平臺，有助于提升學員的實際操作能力和專業技能水平。
