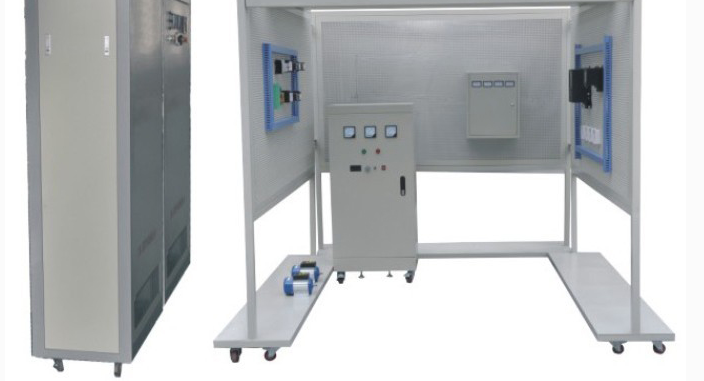

電氣動力設備安裝調試技能實訓裝置

電氣動力設備安裝調試技能實訓裝置

一、實訓設備特性

這款實訓設備在設計上，以建筑模型為基礎，融合了二次接線及室內布線室等經典結構。其組成涵蓋電纜敷設、電力變壓器的安裝、10KV低壓電纜終端制作、小型配電箱安裝、線管布線、電動機的安裝等多個模塊。這些模塊既可以單獨進行實訓操作，也可以組合起來，形成一個綜合實訓系統。

1. 電纜線路施工方面，采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作，讓實訓者能夠親身體驗到真實的施工環境。

2. 電力變壓器模塊，使用特殊制作的小型干式電力變壓器，進行接線、安裝及核相測試等操作，幫助實訓者了解變壓器的運行原理及安裝過程。

3. 斷路器安裝環節，采用小型斷路器模擬現場少油斷路器，使實訓者能夠輕松掌握斷路器的安裝技巧。

二、技術規格

1. 設備輸入電壓為三相四線～380V±10%，頻率為50Hz，確保設備穩定運行。

2. 工作環境要求環境溫度在-5℃～+40℃之間，相對濕度小于85%（在25℃時），海拔低于4000米，確保設備在各種環境條件下都能正常工作。

3. 裝置容量控制在6kVA以下，既滿足實訓需求，又確保能源的有效利用。

四、配置設備

1. 交直流電源及電氣設備方面：

• 電源部分采用三相四線380V市電，經漏電保護器和總開關控制，配備接觸器實現起停操作，模擬10kV電網進線電壓。

• 提供勵磁電源和連續可調穩壓電樞電源，并設有電壓表和切換開關，方便實訓者進行電壓調整與監測。

• 配備10KV指針式交流電壓表，指示輸入的三相電源線電壓，同時設有過流保護和漏電保護功能，確保實訓安全。

2. 實訓器材：

• 配備電纜線、電纜支架、電纜終端附件等，用于電纜敷設和終端制作的實訓。

• 提供干式變壓器、配電箱、線管、電動機等，用于變壓器安裝、二次接線、布線以及電動機安裝實訓。

• 硬質導線、斷路器、熔斷器、交流接觸器、熱繼電器等低壓電器，用于完成電動機控制線路的安裝調試實訓。

3. 儀器工具：

• 配備電工常用工具，如剝線鉗、螺絲刀、電烙鐵等，方便實訓者進行各種操作。

• 配備鉗形電流表、兆歐表、數字萬用表等測量工具，用于電纜和設備的測試與檢測。

五、實訓內容

1. 電纜線路施工實訓：包括電纜耐壓測試、絕緣檢測、支架安裝、敷設及戶外、戶內式終端制作等，讓實訓者掌握電纜施工的全過程。

2. 變配電設備安裝實訓：涵蓋變壓器安裝、接線檢測、配電箱安裝、斷路器安裝、電氣二次接線及線管布線等，使實訓者熟悉變配電設備的安裝與調試。

3. 電動機安裝實訓：包括電動機絕緣測試、安裝、首尾端判別、機組安裝、控制回路元器件安裝及接線運行等，幫助實訓者掌握電動機的安裝與調試技能。
