電氣安裝與維修實訓考核裝置

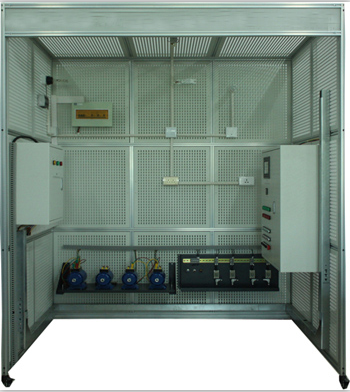

KCDQT-04型電氣安裝與維修實訓考核裝置

本套實訓裝置需采用鋼制網孔板和鋁合金型材組成基礎架構，可快速安裝木磚，按較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生電源操作線路分離，在控制電路電源的緊急停止及多路安全保護措施使設備需具有極高的安全可靠性。

設備需包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。按企業實際情況采用開放式、模塊化、多樣化、標準化設計。通過課程安排電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。

一、技術標準

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m

3、裝置容量：≤2kVA

4、外形尺寸：240cm×120cm×230cm（長×深×高）

5、安全保護：具有漏電壓、漏電流保護，安全符合國家標準

二、鋼制網孔板特點

在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。電路元器件不需用原始的固定方法,原始方法是非常費力費時間，把元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限制）。本裝置僅需一插一拉即可牢牢地把元器件固定在網孔板上,采用的導軌式，操作方便、更換元器件快捷、易擴展功能或開發新實訓考核項目。

三、可完成一體化實訓內容

根據一體化課程標準項目教學，必需可完成以下工作任務：

1、基本電氣安裝技能訓練

（1）安裝工具的使用實訓

（2）檢測儀器的使用實訓

（3）手動彎管器加工PVC管彎管實訓

（4）PVC管、金屬管切管實訓

（5）塑料電線管與塑料接線盒的連接實訓

（6）管卡固定實訓

（7）明配管入盒實訓

（8）明管的定型彎曲實訓

（9）線管暗敷固定實訓

（10）預埋鐵件或膨脹螺栓實訓

（11）橋架支、吊、托架制作安裝實訓

（12）管內穿線的操作實訓

（13）單（多）芯銅、鋁導線的連接實訓

2、室內照明及動力配電

（1）插座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）

（2）兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）

（3）三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）

（4）日光燈線路的接線

（5）聲控開關控制白熾燈電路的接線

（6）觸摸延時開關控制白熾燈電路的接線

（7）人體感應開關控制白熾燈電路的接線

（8）單相電度表直接接線電路

（9）單相電度表經電流互感器的接線電路

（10）電壓表、電流表接線電路

（11）萬能轉換開關和電壓表測量三相電壓接線

（12）一只電流互感器用于單相回路的控制電路接線

（13）三只電流互感器接成星型接線電路

（14）三只電流互感器接成三角形接線電路

（15）三相功率因數表的測量電路

（16）三相四線有功電度表的接線電路

（17）三相四線有功電度表經電流互感器的接線電路

3、電氣控制

（1）異步電動機點動控制電路

（2）異步電動機兩地控制電路

（3）異步電動機聯鎖正反轉控制電路

（4）雙重聯鎖控制電路

（5）自動順序控制電路

（6）三相異步電動機手動順序啟動

（7）異步電動機Y-Δ控制電路

（8）異步電動機能耗制動控制電路

（9）按鈕聯鎖的三相異步電動機正反轉控制線路

（10）接觸器聯鎖的三相異步電動機正反轉控制線路

（11）雙重聯鎖的三相異步電動機正反轉控制線路

（12）單向減壓啟動及反接制動控制線路

（13）異步電動機反接制動控制電路

（14）自動往返控制電路

（15）正反轉點動、啟動控制電路

（16）帶有點動的自動往返控制電路

（17）異步電動機自鎖控制電路

（18）異步電動機單向點動、啟動控制電路

（19）三相異步電動機定子串電阻減壓啟動手動、自動控制線路

（20）接觸器控制雙速電動機的控制線路

（21）時間繼電器控制雙速電機的控制線路

4、PLC電氣控制及機床線路改造

（1）PLC控制的三相鼠籠式異步電動機點動控制和自鎖線路

（2）PLC控制的三相鼠籠式異步電動機帶延時正反轉線路

（3）PLC控制的三相鼠籠式異步電動機聯鎖正反轉線路

（4）PLC控制的三相鼠籠式異步電動機Y/Δ換接起動線路

（5）PLC控制的三相鼠籠式異步電動機反接制動線路

（6）PLC控制的三相鼠籠式異步電動機能耗制動線路

（7）PLC控制的三相鼠籠式異步電動機串電阻起動線路

（8）PLC控制的自動往返線路

（9）PLC控制的兩地啟動停止線路

（10）PLC控制的三相鼠籠式異步電動機順序啟動線路

（11）PLC控制的電動葫蘆電氣線路

5、PLC、變頻器、觸摸屏的綜合應用

（1）變頻器功能參數設置與操作

（2）變頻器無級調速

（3）變頻器控制電機正反轉

（4）外部端子點動控制

（5）多段速度選擇變頻調速

（6）外部模擬量（電壓/電流）變頻調速

（7）瞬時停電起動控制

（8）PID變頻調速控制

（9）PLC對象實訓（步進電機定位等）

（10）PLC控制變頻器外部端子的電機正反轉

（11）基于PLC的程序運轉控制

（12）基于PLC模擬量控制變頻開環調速

（13）基于PLC通信方式的變頻器開環調速

（14）基于PLC通信方式的速度閉環定位控制

（15）基于PLC模擬量方式的變頻器閉環調速

（16）PLC與人機界面觸摸屏通訊控制

（17）PLC、人機界面觸摸屏與變頻器通訊控制

（18）PLC與人機界面觸摸屏數字量調速

（19）PLC與人機界面觸摸屏模擬量調速

四、配置相應實訓耗材清單
